Układ, sposób oraz produkt komputerowy do rezonansowej kompensacji pulsacji prądu, zwłaszcza elektrochemicznych magazynów energii
Alternative title
System, method and computer product for resonant current pulsation compensation, in particular of electrochemical energy stores
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Abstract PL

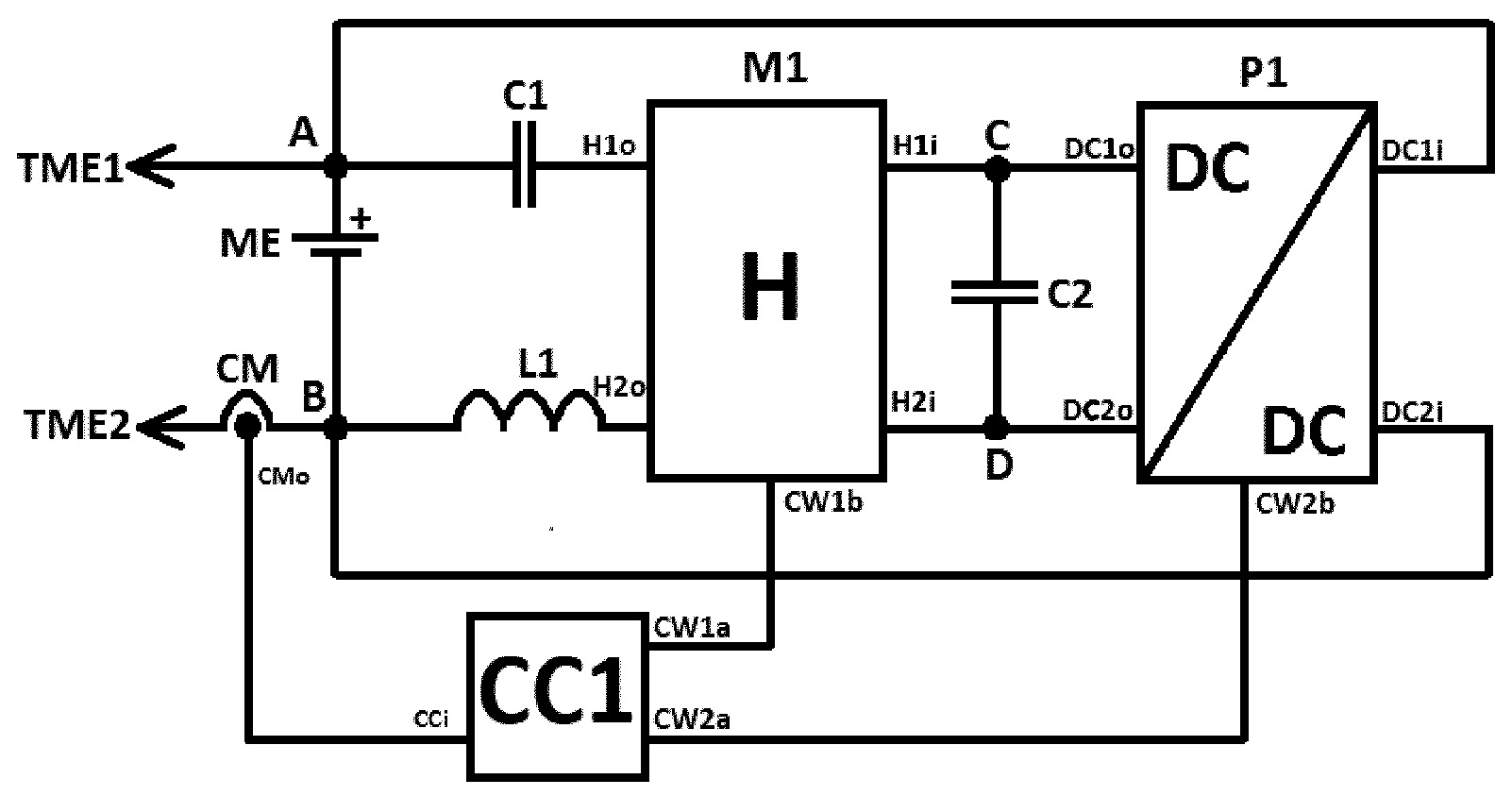

Przedmiotem zgłoszenia jest układ, sposób oraz produkt komputerowy do rezonansowej kompensacji pulsacji prądu, zwłaszcza elektrochemicznych magazynów energii. Układ charakteryzuje się tym, że pierwszy terminal (TME1) połączony jest z pierwszym węzłem (A) a drugi terminal (TME2) połączony jest z drugim węzłem (B) poprzez układ do pomiar prądu (CM). Pomiędzy pierwszy węzeł (A) i pierwsze wyjście (H1o) mostka tranzystorowego w układzie H (M1) włączony jest kondensator rezonansowy (C1). Pomiędzy drugi węzeł (B) i drugie wyjście (H2o) mostka tranzystorowego H (M1) włączona jest cewka rezonansowa (L1). Pierwsze wejście (H1i) mostka tranzystorowego H w układzie (M1) połączone jest z pierwszym wyjściem (DC1o) izolowanej galwanicznie przetwornicy DC/DC (P1) za pośrednictwem trzeciego węzła (C). Drugie wejście (H2i) mostka tranzystorowego w układzie H (M1) połączone jest z drugim wyjściem (DC2i) izolowanej galwanicznie przetwornicy DC/DC (P1) za pośrednictwem czwartego węzła (D). Pierwsze wejście (DC1i) izolowanej galwanicznie przetwornicy DC/DC (P1) połączone jest z pierwszym węzłem (A). Drugie wejście (DC2i) izolowanej galwanicznie przetwornicy DC/DC (P1) połączone jest z drugim węzłem (B), przy czym pomiędzy pierwszy węzeł (A) i drugi węzeł (B) włączony jest magazyn energii (ME), tudzież pomiędzy trzeci węzeł (C) i czwarty węzeł (D) włączony jest kondensator szyny DC (C2). Wyjście pomiarowe (CMo) układu do pomiaru prądu (CM) połączone jest z wejściem pomiarowym (CCi) układu sterowania (CC1). Pierwsze wyjście (CW1a) układu sterowania (CC1) połączone jest z wejściem sterującym (CW1b) mostka tranzystorowego w układzie H (M1), tudzież drugie wyjście (CW2a) układu sterowania (CC1) połączone jest z wejściem sterującym (CW2b) izolowanej galwanicznie przetwornicy DC/DC (P1). Sposób polega na tym, że mierzy się za pomocą układu do pomiaru prądu (CM) i wejścia pomiarowego układu do pomiaru prądu (CCi) amplitudę pulsacji prądu układu (iM) z magazynem energii (ME) i jednocześnie oblicza się z wykorzystaniem amplitudy pulsacji prądu układu (iM) sygnał referencyjny (Idc) dla izolowanej galwanicznie przetwornicy DC/DC (P1) oraz sygnały sterujące (a, b, c, d) dla mostka tranzystorowego w układzie H (M1). Następnie przesyła się sygnały sterujące (a, b, c, d) z pierwszego wyjścia (CW1a) układu sterowania (CC1) do wejścia sterującego (CW1b) mostka tranzystorowego w układzie H (M1). Jednocześnie przesyła się sygnał referencyjny (Idc) z drugiego wyjścia (CW2a) układu sterowania (CC1) do wejścia sterującego (CW2b) izolowanej galwanicznie przetwornicy DC/DC (P1), przez co wzbudza się obwód rezonansowy cewki rezonansowej (L1) i kondensatora rezonansowego (C1) tłumiąc amplitudę pulsacji prądu (iME) magazynu energii (ME). Produkt komputerowy, charakteryzuje się tym, że zawiera oprogramowanie zawarte w układzie sterującym (CC1) realizujące sposób w układzie, przy czym w produkcie tym sygnał (iM), będący odczytem z wejścia pomiarowego (CCi) układu sterującego (CC1) skaluje się oraz filtruje, a następnie przesyła się do bloku synchronizacji, gdzie wyznacza się sygnał synchronizacji (θ). Sygnał referencyjny składowej q (Iq_ref) przesyła się na blok skalowania, którego sygnał wyjściowy będący korektą sygnału synchronizacji (θq) przesyła się wraz z sygnałem synchronizacji (θ) do bloku generacji sygnałów sterujących, którego sygnały wyjściowe (a, b, c, d) są sygnałami sterującymi dla mostka tranzystorowego w układzie H (M1). Sygnał referencyjny składowej d (Id_ref) przesyła się do bloku skalowania, którego sygnał wyjściowy jest sygnałem referencyjnym (Idc) dla izolowanej galwanicznie przetwornicy DC/DC (P1).
Date of filing with the Polish Patent Office or with the competent office abroad
2020-12-31
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-15
Exclusive right number
Pat.239239
Statistics
1Views
3Downloads Zieliński, D., Fatyga, K., & Kwaśny, Ł. (2020). Układ, sposób oraz produkt komputerowy do rezonansowej kompensacji pulsacji prądu, zwłaszcza elektrochemicznych magazynów energii. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17784
