Układ pomiarowy do monitorowania pracy palników naściennych

Abstract

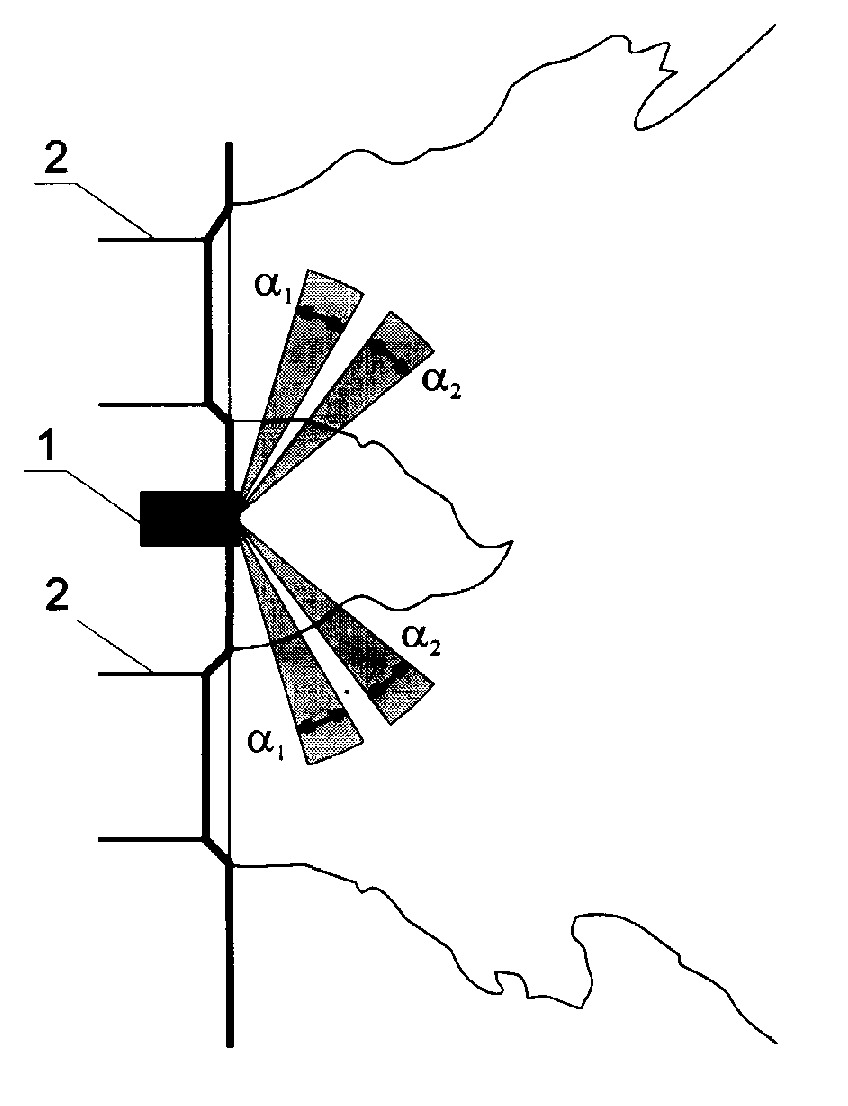

Układ pomiarowy do monitorowania pracy palników naściennych w kotłach energetycznych dużej mocy, zwłaszcza opalanych pyłem węglowym, charakteryzuje się tym, że dla co najmniej dwóch palników głowica (1) pomiarowa znajduje się w otworze wykonanym w ekranie w pobliżu środka geometrycznego osi podłużnych tych palników (2) i zamontowano w niej pary światłowodów w liczbie równej ilości monitorowanych palników tak, że osie symetrii każdej pary leżą w jednej płaszczyźnie z osią symetrii odpowiedniego palnika, a stożki akceptacji (Ó1, Ó2) światłowodów skierowane są na obszary charakterystyczne płomienia. Światłowody doprowadzone są odpowiednio do przetworników optoelektronicznych, a dalej przewodnikami elektrycznymi do detektora ze standardowym wyjściem.
