Układ i sposób zwiększania prądu zwarciowego przekształtników AC/DC

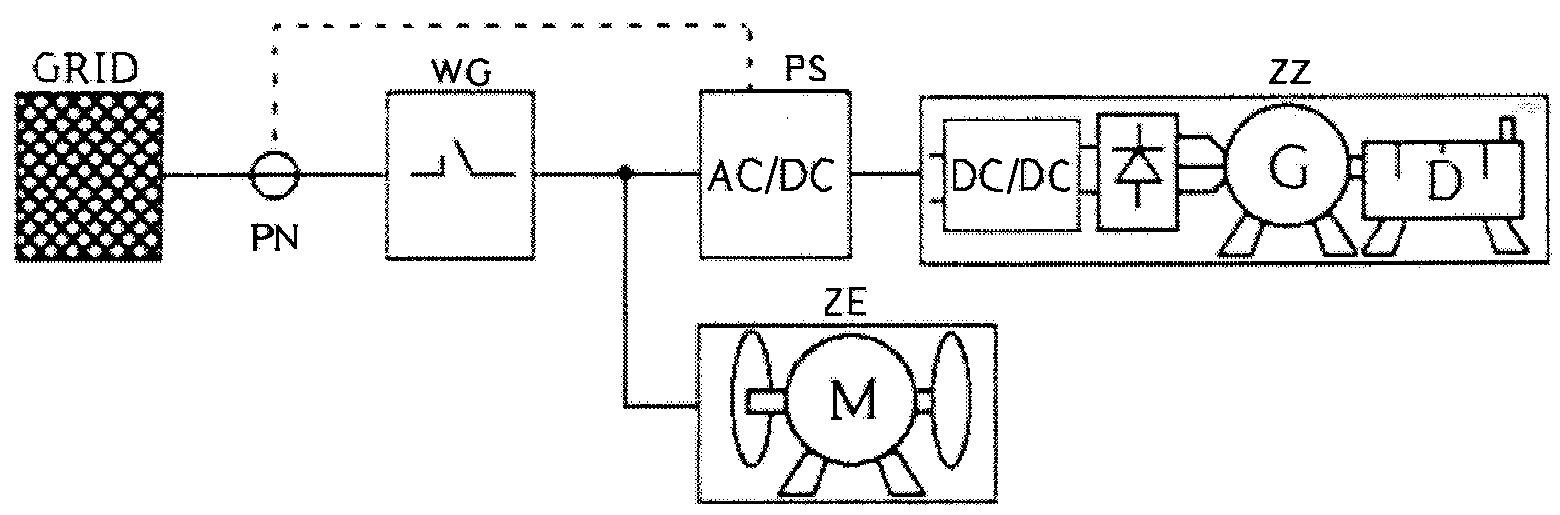

Układ do zwiększania prądu zwarciowego przekształtników AC/DC charakteryzuje się tym, że sieć trójfazowa (GRID) połączona jest z układem pomiaru napięcia (PN), który podłączony jest z wyłącznikiem głównym (WG). Wyłącznik główny (WG) połączony jest linią trójfazową z przekształtnikiem AC/DC (PS), który połączony jest ze źródłem zasilania (ZZ). Dodatkowo linia trójfazowa połączona jest z kinetycznym zasobnikiem energii (ZE) w postaci trójfazowego silnika synchronicznego (M), na którego co najmniej jednym wale zainstalowano masę wirującą. Sposób zwiększania prądu zwarciowego przekształtników AC/DC charakteryzuje się tym, że podłącza się sieć trójfazową (GRID) do układu pomiaru napięcia (PN) i mierzy się parametry napięcia sieci i przesyła się zmierzone chwilowe wartości napięć do przekształtnika AC/DC (PS). Jednocześnie za pomocą przekształtnika AC/DC (PS) pobiera się energię ze źródła zasilania (ZZ) i rozpędza się kinetyczny zasobnik (ZE) w postaci trójfazowego silnika synchronicznego (M), na którego co najmniej jednym wale zainstalowano masę wirującą, do momentu kiedy przekształtnik AC/DC (PS) osiągnie parametry napięcia tożsame z parametrami zmierzonymi przez układ pomiaru napięcia (PN) i załącza się wyłącznik główny (WG). W momencie wystąpienia zwarcia w sieci trójfazowej (GRID) z kinetycznego zasobnika energii (ZE) przesyła się zgromadzoną energię do sieci trójfazowej (GRID) i tym samym zwiększa się prąd zwarciowy przekształtnika AC/DC (PS).

Date of filing with the Polish Patent Office or with the competent office abroad

2017-09-15

Date of publication in ‘WUP’ or equivalent foreign bulletin

2019-01-31

Exclusive right number

Pat.231156

Statistics

1Views

3Downloads

Zieliński, D., Mroczek, B., Fatyga, K., Kwaśny, Ł., Jarzyna, W., & Zielińska, K. (2017). Układ i sposób zwiększania prądu zwarciowego przekształtników AC/DC. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16946
