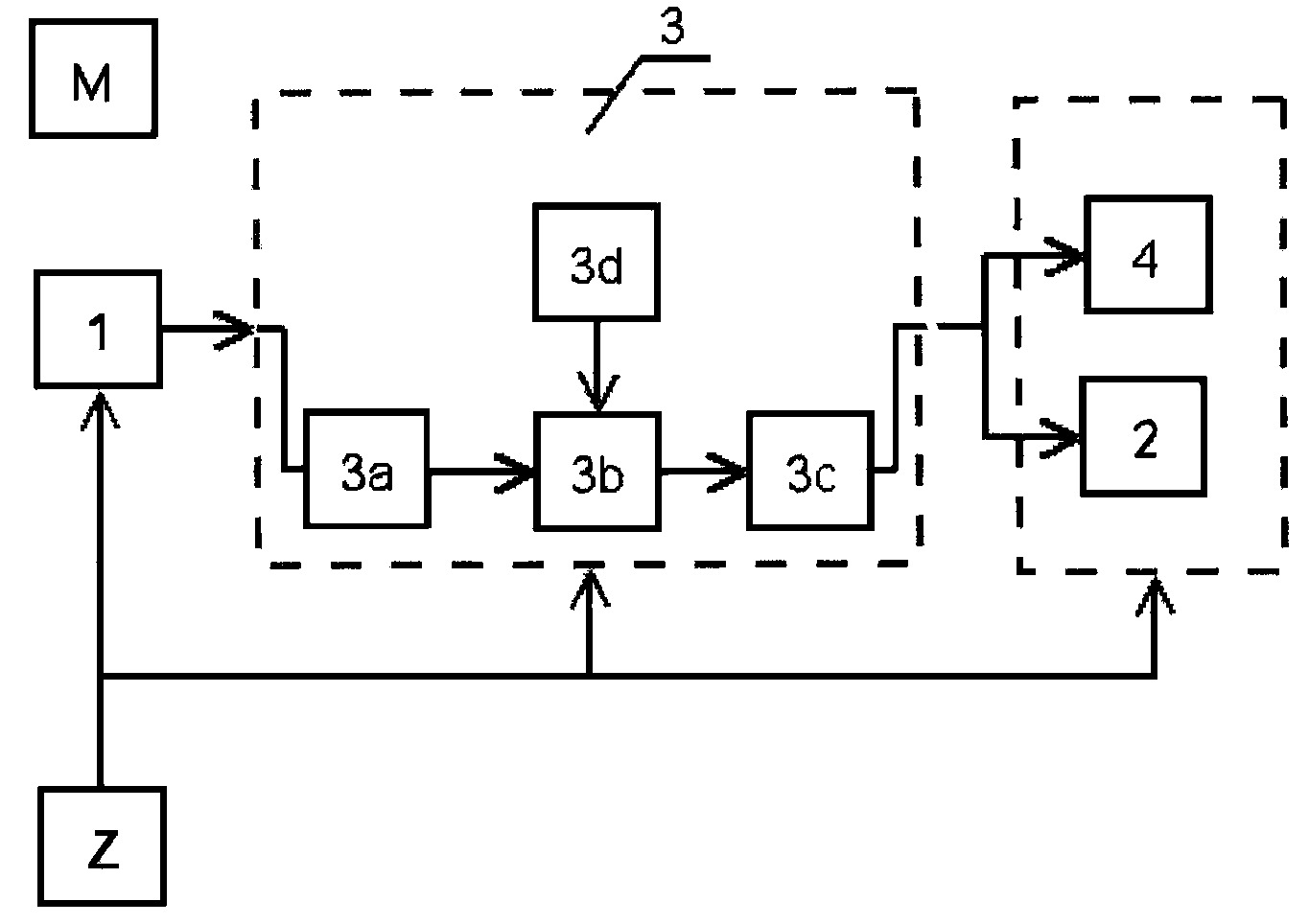

Układ sterujący mechanicznymi zabezpieczeniami dostępu składa się z noszonego urządzenia sterującego i urządzenia sterowanego połączonego z mechanicznymi środkami zabezpieczania wstępu do obiektów, wyposażonego w nadajnik-odbiornik sygnałów bezprzewodowych, urządzenie wykonawcze jako generator sygnału elektrycznego dla mechaniczno-elektrycznego zabezpieczenia dostępu i sterownik, przyłączonych do wspólnego źródła zasilania. Pomiędzy nadajnikiem-odbiornikiem (1) sygnałów bezprzewodowych urządzeniem wykonawczym (2) mechaniczno-elektrycznego zabezpieczenia dostępu jest włączony szeregowo sterownik (3) zawierający szeregowo połączone człony przetwarzania (3a) sygnałów z/do nadajnika-odbiornika (1) z członem identyfikacji kodu (3b), a następnie z członem generatora (3c), którego wyjście połączone jest z wejściem urządzenia wykonawczego (2) mechaniczno-elektrycznych zabezpieczeń dostępu, zaś człon identyfikacji kodu (3b) połączony jest z członem pamięci (3d), przy czym równolegle z urządzeniem wykonawczym (2) włączone jest urządzenie alarmujące (4).
Additional information
Application date
2010-02-09
WUP publication date
2015-02-27
Exclusive right number
Pat.218848
Wolszczak, P., & Kozak, P. (2010). Układ sterujący mechanicznymi zabezpieczeniami dostępu. https://hdl.handle.net/20.500.14629/16938
