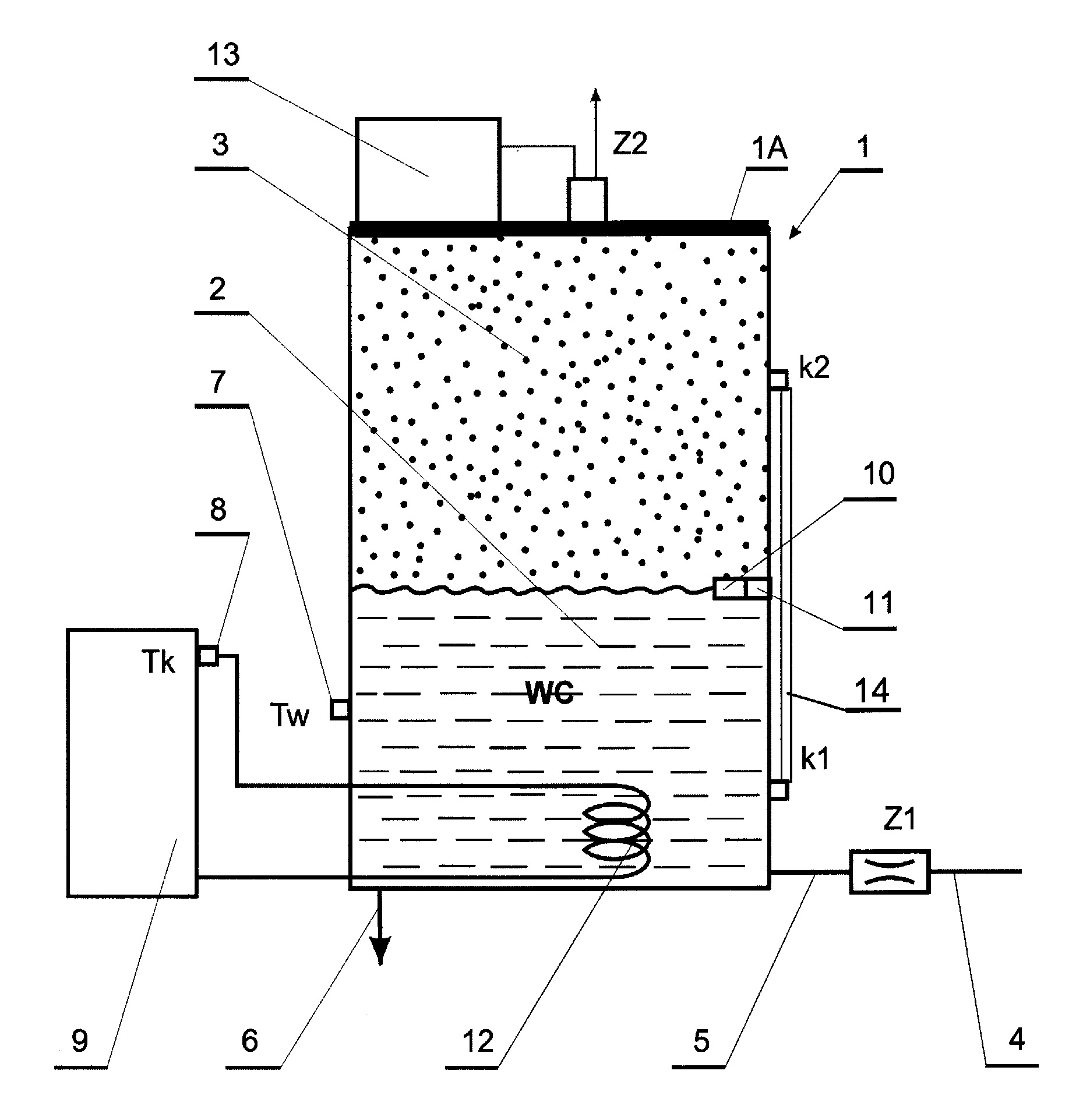

Instalacja do podgrzewania wody użytkowej z panelem solarnym, składająca się z panelu solarnego, którego wężownica umieszczona jest w zbiorniku na wodę oraz zestawu rur i zaworu, doprowadzających i odprowadzających wodę do instalacji domowej, charakteryzuje się tym, że zbiornik (1) na wodę ma dwie strefy, strefę (2) wypełnioną wodą oraz strefę (3), stanowiącą poduszkę powietrzną, przy czym w dolnej jego części doprowadzona jest woda z instalacji (4) wodociągowej poprzez zawór z kryzą (Zł) i przewód (5) rurowy oraz króciec (6) wylotowy, umieszczony w najniższym miejscu dna zbiornika (1), odprowadzający wodę użytkową do instalacji domowej. Ponadto zbiornik (I) ma sterowany mikroprocesorem zawór powietrzny (Z2), regulujący poziom ciśnienia, umieszczony w górnej pokrywie (1A) zbiornika (1), oraz wyposażony jest w co najmniej dwa czujniki położenia poziomu wody, dolny (k1) i górny (k2) umieszczone na zewnątrz płaszcza bocznego zbiornika (1) i w czujnik (7) temperatury wody Tw (2) w zbiorniku (1), zaś panel solarny (9) ma czujnik (8) temperatury czynnika grzewczego.
Additional information
Application date
2012-03-15
WUP publication date
2015-06-30
Exclusive right number
Pat.219638
Płaska, S., & Płaska, W. (2012). Instalacja do podgrzewania wody użytkowej z panelem solarnym. https://hdl.handle.net/20.500.14629/16816
