Profil tworzywowy

Alternative title
Plastic profile
Type
Patent
Subtype
Utility model
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/W.126227
Abstract PL

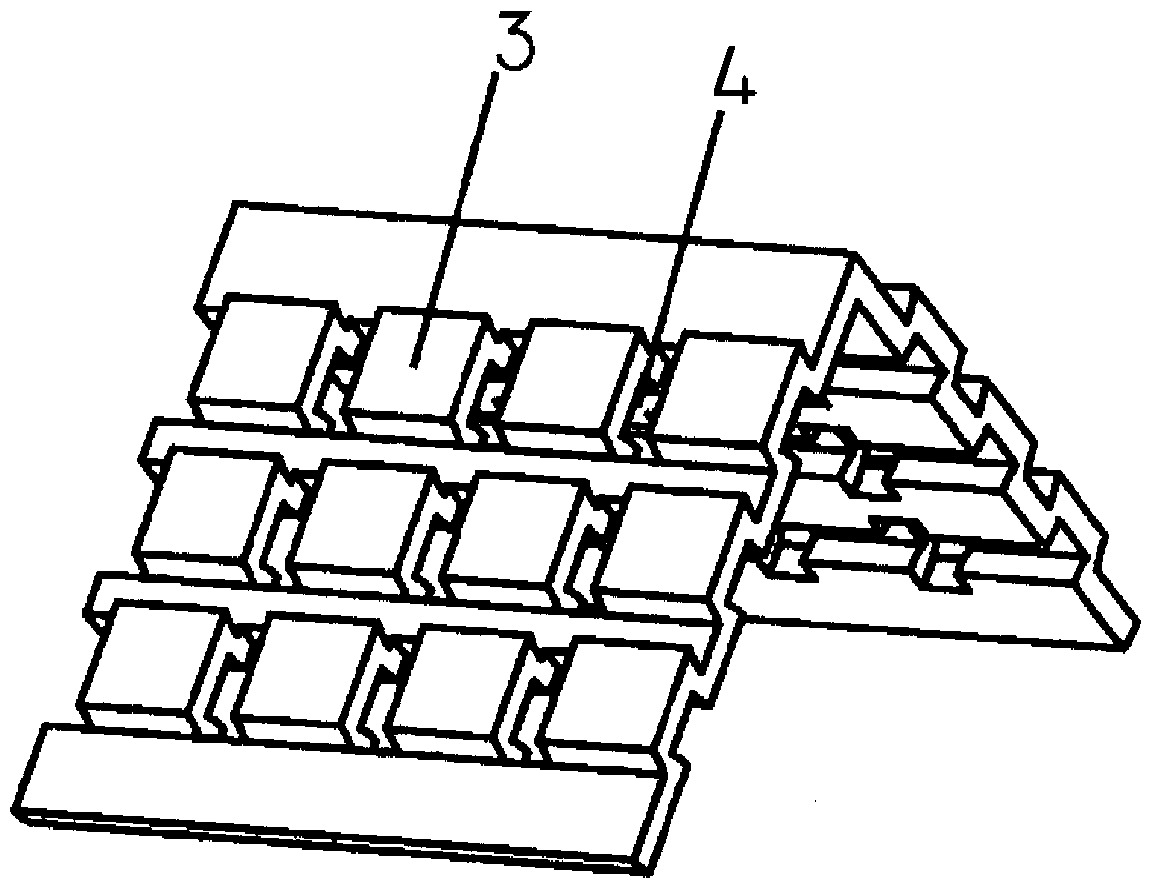

Przedmiotem zgłoszenia jest profil tworzywowy z wgłębieniami i wzniesieniami, zwłaszcza do zastosowań budowlanych, meblarskich lub w ortopedii medycznej. Profil charakteryzuje się tym, że ma ściankę nośną w przekroju poprzecznym, w postać prostokątów połączonych ze sobą naprzemiennie wierzchołkami, tworzących wgłębienia kształtowe oraz wzniesienia kształtowe (3). Pojedyncze wgłębienia kształtowe oraz wzniesienie kształtowe (3) mają krótszą ściankę zarysu prostokątnego pochyloną o kąt 30°. Dolne, dłuższe krawędzie prostokątów tworzą linie z kątem wierzchołkowym o wartości 90°, zaś ścianka nośna profilu tworzywowego, ma otwory (4) cykliczne, rozmieszczone wzdłuż wzniesień kształtowych (3) do mocowania siatki, preferowanego papieru, tekstyliów lub preferowanego folii. W wgłębieniach kształtowych umieszcza się przewody elektryczne sygnałowe lub pręty wzmacniające.
Date of filing with the Polish Patent Office or with the competent office abroad
2017-04-05
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-05-31
Exclusive right number
Ru.070736
Statistics
4Views
6Downloads
Klepka, T., & Białasz, S. (2017). Profil tworzywowy. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18143
