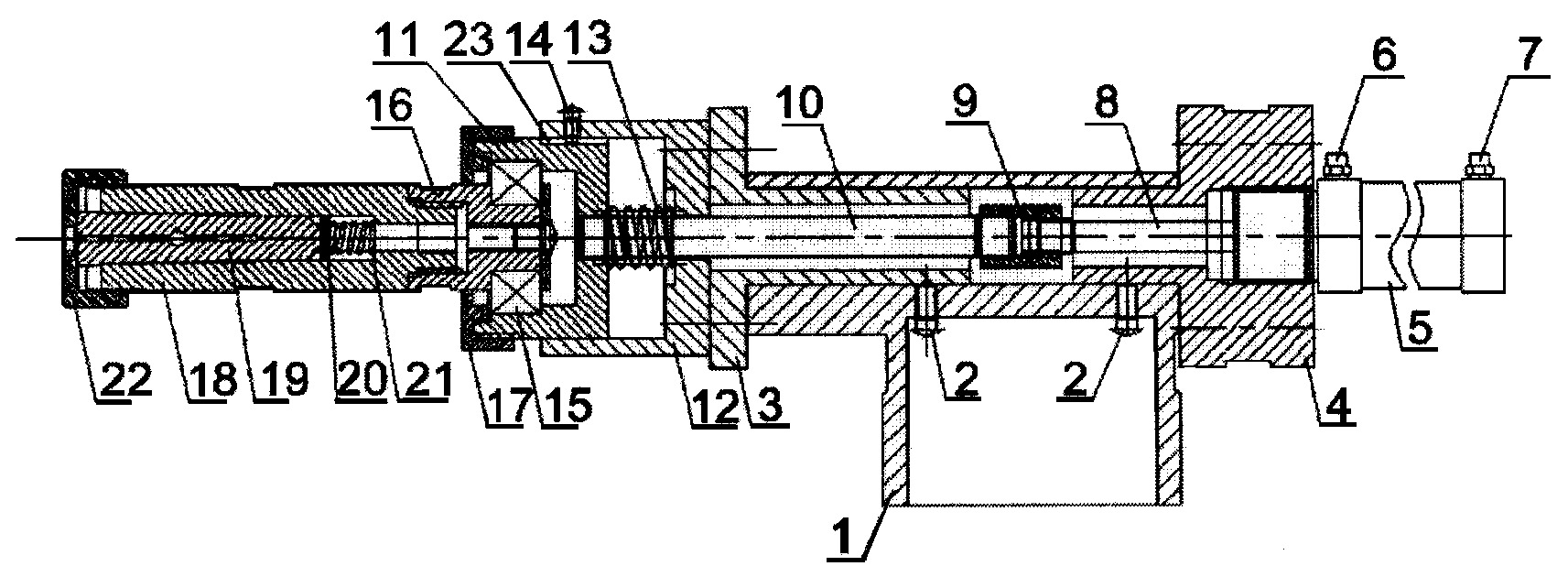

Konik obrabiarki przeznaczony do obróbki precyzyjnych wałków o małej sztywności na obrabiarkach skrawających z zastosowaniem układów sterowania automatycznego oraz obrabiarek sterowanych numerycznie. Do korpusu (1) zamocowane są za pomocą śrub (2) podstawy (3, 4), przy czym podstawa (4) połączona jest gwintem z cylindrem (5) pneumatycznym z króćcami (6, 7), który za pomocą trzpienia (8) poprzez sprzęgło (9) i cięgno (10) połączony jest z ruchomą tuleją (11) z rowkiem wpustowym (23), która umieszczona jest wewnątrz nieruchomej tulei (12). Na końcu cięgna (10) znajduje się sprężyna (13), a w tuleję (12) wkręcona jest śruba (14) blokująca poprzez rowek wpustowy (23) ruch tulei (11), wewnątrz tulei (11) na łożysku (15) promieniowo oporowym zamocowana jest tuleja (16), zaś łożysko (15) zabezpieczone jest pokrywą (17), a w tulei (16) zamocowana jest tuleja (18), w której znajduje się tuleja (19) zaciskowa poprzez podkładkę (20) i sprężynę (21). Na końcu tulei (18) znajduje się gwintowana pokrywa (22).
Additional information
Application date
2008-12-12
WUP publication date
2013-04-30
Exclusive right number
Pat.213608
Taranenko, W., Świć, A., Bagimov, I., Taranenko, G., & Szabelski, J. (2008). Konik obrabiarki. https://hdl.handle.net/20.500.14629/16997
