Układ stabilizacji natężenia prądu termoemisji elektronowej i napięcia przyśpieszającego elektrony w źródłach elektronów z gorącą katodą

Abstract

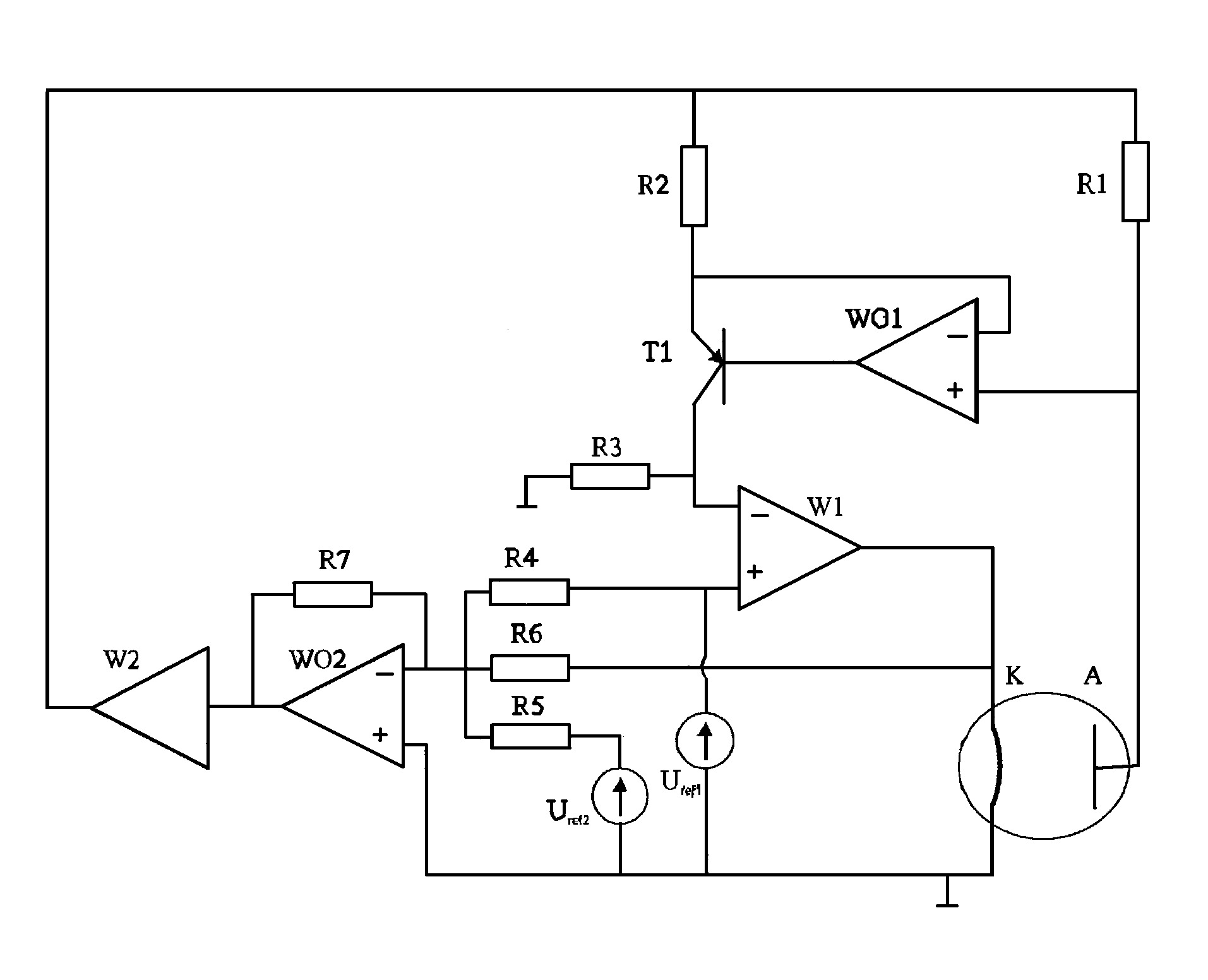

Układ stabilizacji natężenia prądu termoemisji elektronowej i napięcia przyśpieszającego elektrony w źródłach elektronów z gorącą katodą, posiadający tranzystor (T1), którego emiter jest połączony z pierwszym zaciskiem rezystora (R2) i wejściem odwracającym wzmacniacza operacyjnego (WO1), przy czym baza tranzystora (T1) jest połączona z wyjściem wzmacniacza operacyjnego (WO1), natomiast kolektor tranzystora (T1) jest połączony z pierwszym zaciskiem rezystora (R3) i wejściem odwracającym wzmacniacza różnicowego (W1), drugi zacisk rezystora (R3) jest połączony do masy, wejście nieodwracające wzmacniacza operacyjnego (WO1) jest połączone z pierwszym zaciskiem rezystora (R1) i anodą (A) źródła elektronów, natomiast drugie zaciski rezystorów (R1 i R2) są połączone z wyjściem wzmacniacza napięciowego (W2), wyjście wzmacniacza różnicowego (W1) jest połączone do katody (K), wejście nieodwracające wzmacniacza operacyjnego (WO2) oraz drugie zaciski źródeł napięć referencyjnych (Uref1 i Uref2) są połączone do masy, natomiast pierwszy zacisk źródła napięcia referencyjnego (Uref2) jest połączony z pierwszym zaciskiem rezystora (R5) a drugi zacisk rezystora (R5) jest połączony z wejściem nieodwracającym wzmacniacza operacyjnego (WO2), natomiast wyjście wzmacniacza operacyjnego (WO2) jest połączone do wejścia wzmacniacza napięciowego (W2) i pierwszego zacisku rezystora (R7), drugi zacisk rezystora (R7) jest połączony do wejścia odwracającego wzmacniacza operacyjnego (WO2), zaś katoda (K) źródła elektronów jest połączona z pierwszym zaciskiem rezystora (R6) i pierwszy zacisk źródła referencyjnego (Uref1) jest połączony z pierwszym zaciskiem rezystora (R4) a drugie zaciski rezystorów (R4 i R6) są połączone z wejściem odwracającym wzmacniacza operacyjnego (WO2).
