Instalacja do akumulowania energii cieplnej

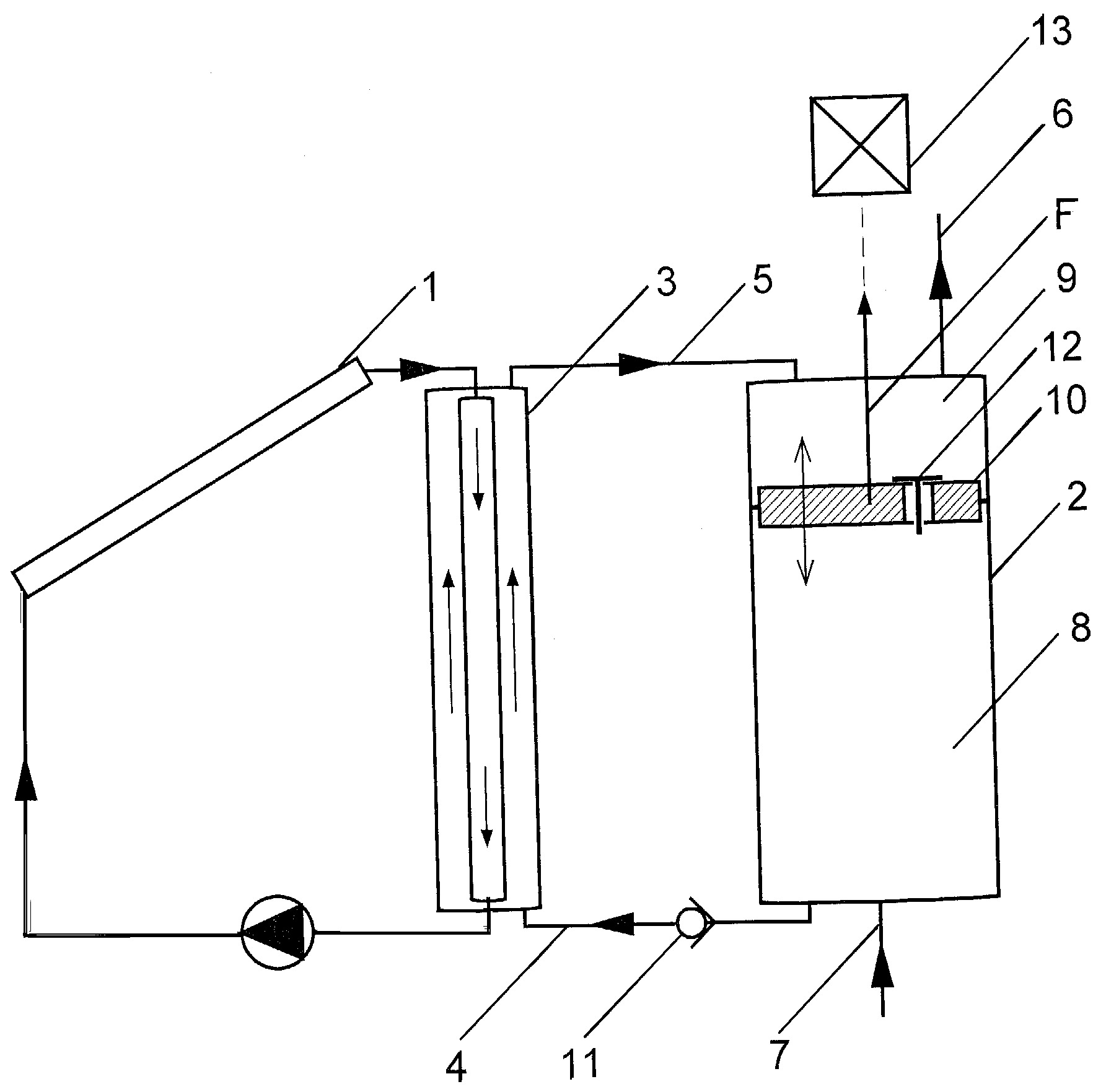

Instalacja do akumulowania energii cieplnej, zwłaszcza pochodzącej z promieniowania słonecznego, składająca się z: konwertera energii w postaci cieczowego kolektora słonecznego, cieczowego zbiornika akumulacyjnego oraz wymiennika ciepła pomiędzy cieczą w obiegu kolektora a cieczą w zbiorniku akumulacyjnym charakteryzuje się tym, że wymiennik (3) ciepła posiada konstrukcję rurowo - płaszczową i wysokość równą wysokości zbiornika (2) akumulacyjnego i jest usytuowany pionowo, korzystnie na poziomie zbiornika (2), przy czym dno zbiornika (2) połączone jest przewodem (4) rurowym z dolną częścią płaszcza wymiennika (3) ciepła, a górna część płaszcza wymiennika (3) połączona jest przewodem (5) rurowym z górną pokrywą zbiornika (2), natomiast przewód (6) rurowy odprowadzający wodę ogrzaną ze zbiornika (2) podłączony jest do dennicy górnej, a przewód (7) rurowy doprowadzający ciecz zimną podłączony jest do dna zbiornika (2), przy czym wewnątrz zbiornika (2), korzystnie o kształcie walca, umieszczona jest ruchoma przegroda (10) wykonana z materiału izolującego termicznie z zaworem (12), dzieląca wnętrze zbiornika (2) na dwie przestrzenie: górną (9) i dolną (8), a przegroda (10), na którą wywierana jest skierowana pionowo siła (F), przemieszcza się wzdłuż osi pionowej zbiornika (2).
