Elektromagnes nurnikowy dwustronny

Alternative title
Two-sided plunger electromagnet
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426273
Abstract PL

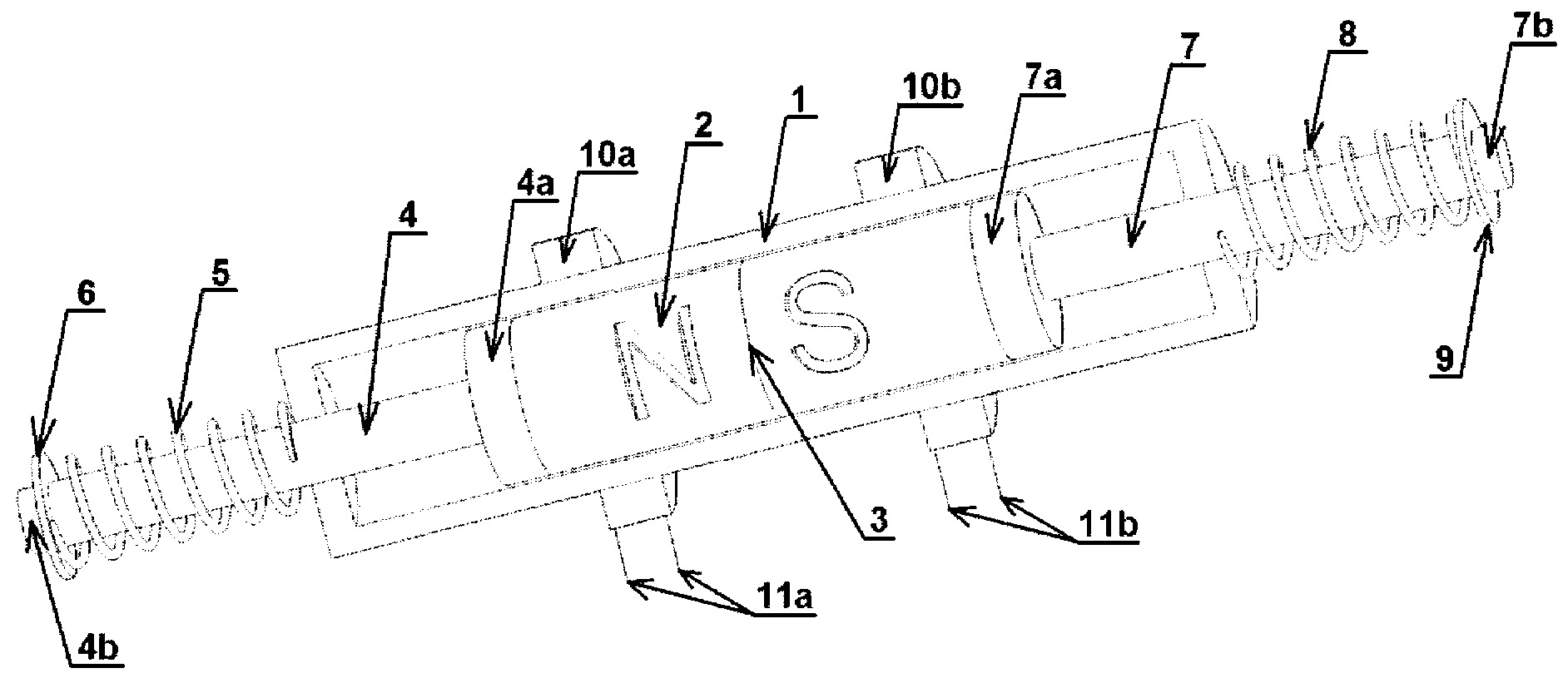

Przedmiotem zgłoszenia jest elektromagnes nurnikowy dwustronny. Charakteryzuje się on tym, że składa się z obudowy (1), wewnątrz której umieszczony jest ruchomy magnes trwały (2) którego płaszczyzna wyznaczona przez linię międzybiegunową (3) jest prostopadła do osi obudowy (1). Do magnesu trwałego (2) z jednej strony przylega podstawa (4a) pierwszej prowadnicy (4), której trzpień (4b) znajduje się w pierwszym otworze obudowy (1). Na trzpieniu (4b) pierwszej prowadnicy (4) w części poza obudową (1) osadzona jest pierwsza sprężyna (5), która pierwszym końcem oparta jest o zewnętrzną ściankę obudowy (1), a drugim końcem oparta jest o blokadę (6) pierwszej sprężyny (5) osadzoną na trzpieniu (4b) pierwszej prowadnicy (4). Do drugiej strony magnesu trwałego (2) przylega podstawa (7a) drugiej prowadnicy (7), której trzpień (7b) znajduje się w drugim otworze obudowy (1). Na trzpieniu (7b) drugiej prowadnicy (7) w części poza obudową (1) osadzona jest druga sprężyna (8), która pierwszym końcem oparta jest o zewnętrzną ściankę obudowy (1), a drugim końcem oparta jest o blokadę (9) drugiej sprężyny (8) osadzoną na trzpieniu (7b) drugiej prowadnicy (7). Na zewnątrz obudowy (1) znajdują się nieruchome uzwojenia (10a, 10b), umieszczone w położeniu ustalonym pomiędzy linią międzybiegunową (3) a końcami magnesu trwałego (2).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-06-28
Exclusive right number
Pat.232577
Filipek, P. (2018). Elektromagnes nurnikowy dwustronny. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17208
