Sposób kształtowani kul metodą kucia półswobodnego w układzie podwójnym

Abstract

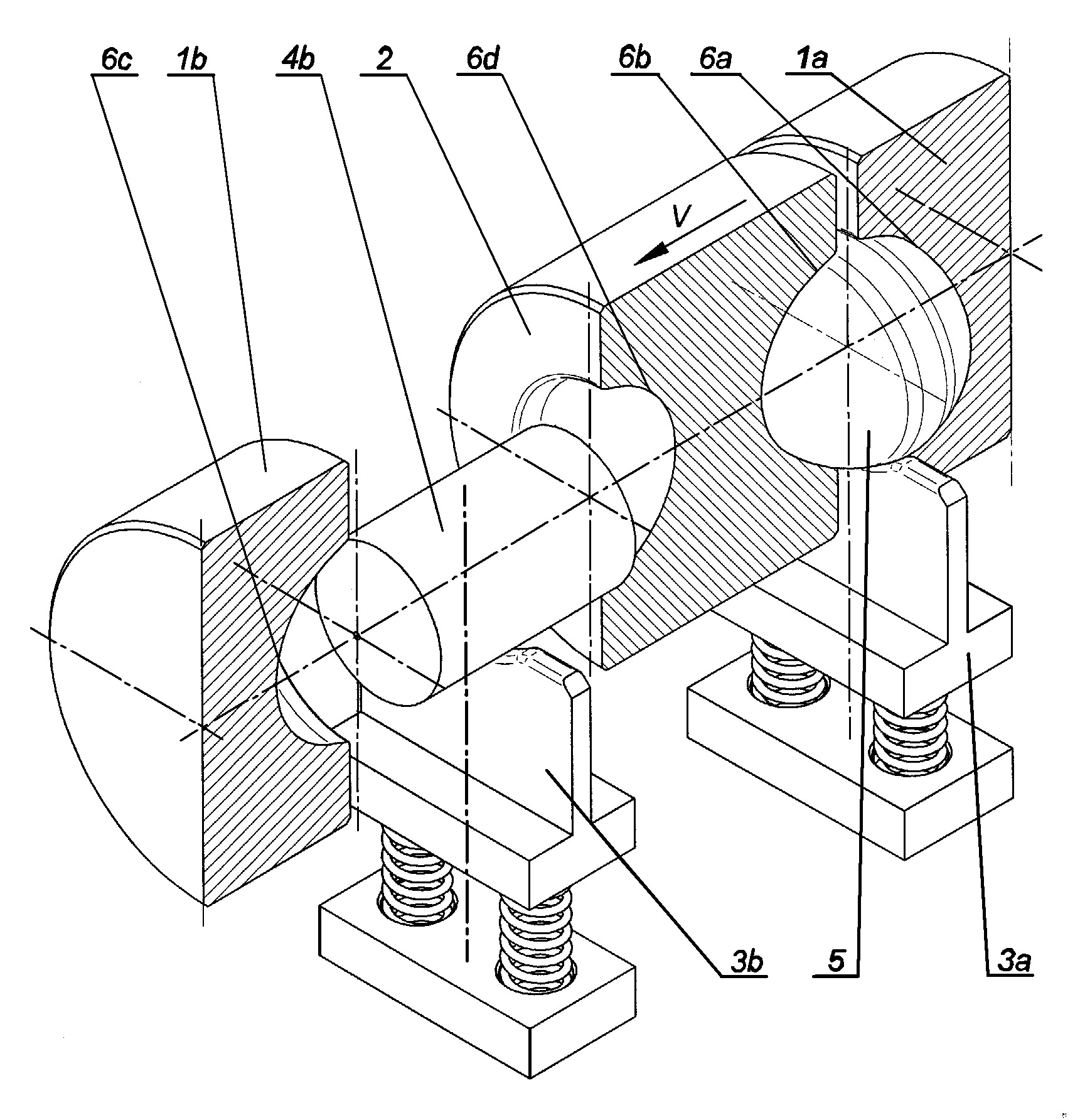

Sposób kształtowania kul metodą kucia półswobodnego w układzie podwójnym charakteryzuje się tym, że półfabrykat w kształcie odcinka pręta o średnicy d0 mniejszej od średnicy D kształtowanej kuli (5) i długości L większej od średnicy D kształtowanej kuli (5), umieszcza się na podtrzymce (3a) sprężystej pomiędzy matrycą (1a) zewnętrzną prawą a matrycą (2) środkową, które na powierzchniach czołowych, położonych naprzeciwko siebie mają wykonane kształtowe wykroje (6a), (6b), (6c) i (6d) sferyczne -stożkowe, przy czym końce półfabrykatu mają kształt stożkowy o jednakowych kątach ß rozwarcia stożków, następnie uruchamia się ruch postępowy matrycy (2) środkowej ze stałą prędkością (V) w kierunku matrycy (1a) zewnętrznej prawej, w wyniku czego spęcza się półfabrykat w kształtowych wykrojach (6a) i (6b) sferyczno - stożkowych i kształtuje się kulę (5), po osiągnięciu przez matrycę (2) środkową położenia końcowego umieszcza się półfabrykat (4b) na podtrzymce (3b) sprężystej pomiędzy matrycą (1b) zewnętrzną lewą a matrycą (2) środkową i przełącza się na przeciwny kierunek ruchu matrycy (2) środkowej, którą przemieszcza się ze stałą prędkością (V) w kierunku matrycy (1b) zewnętrznej lewej i kształtuje się kulę (5) w kształtowych wykrojach (6c) i (6d) sferyczno - stożkowych, przy czym powierzchnie stożkowe półfabrykatów (4a), (4b) i jego powierzchnie walcowe bezpośrednio przylegające do powierzchni stożkowych kształtuje się w wykrojach (6a), (6b), (6c) i (6d) sferyczno - stożkowych.
