Ramka do mocowania próbek-płaska

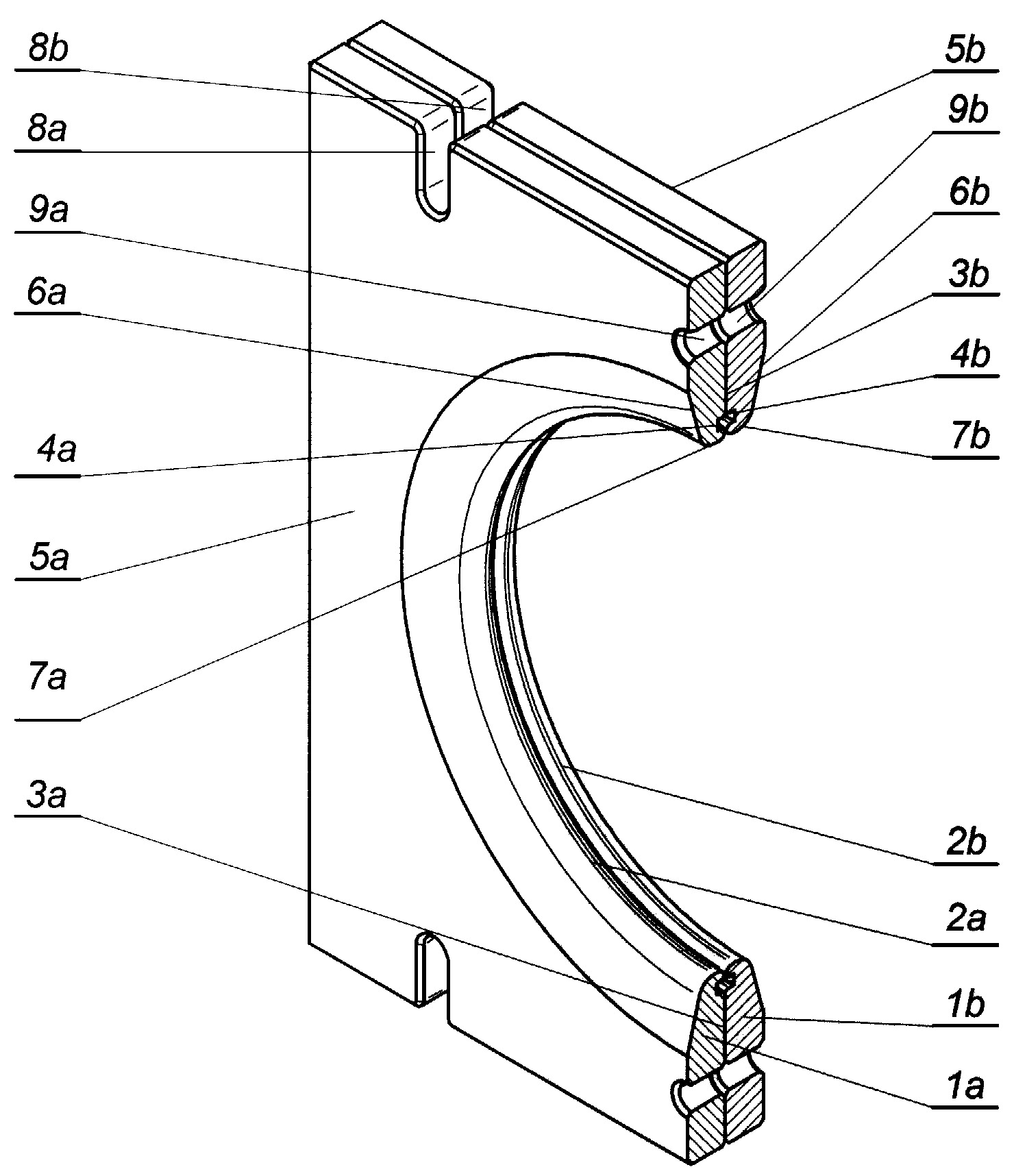

Ramka do mocowania próbek - płaska, zwłaszcza powłok podatnych charakteryzuje się tym, że składa się z dwóch jednakowych płyt (1a) i (1b), które w centralnej części mają cylindryczne otwory (2a) i (2b), zaś na jednej powierzchni (3a) i (3b) płyt (1a) i (1b), które stykają się ze sobą znajdują się pierścieniowe wycięcia (4a) i (4b), natomiast na drugiej powierzchni (5a) i (5b) płyty (1a) i (1b) mają stożkowe pogłębienia (6a) i (6b), które umieszczone są współosiowo do otworów (2a) i (2b), zaś powierzchnie cylindryczne otworów (2a) i (2b) połączone są ze stożkowymi pogłębieniami (6a) i (6b) promieniami (7a) i (7b), natomiast na dwóch przeciwległych ściankach płyt (1a) i (1b) znajdują się wycięcia (8a) i (8b) mocujące, które rozmieszczone są symetrycznie względem osi otworów (2a) i (2b), zaś w części środkowej płyt (1a) i (1b) znajdują się otwory (9a) i (9b), które położone są w jednej osi przechodzącej przez środek otworów (2a) i (2b).
