Narzędzie do walcowania grzbietów narzędzi śrubowych

Abstract

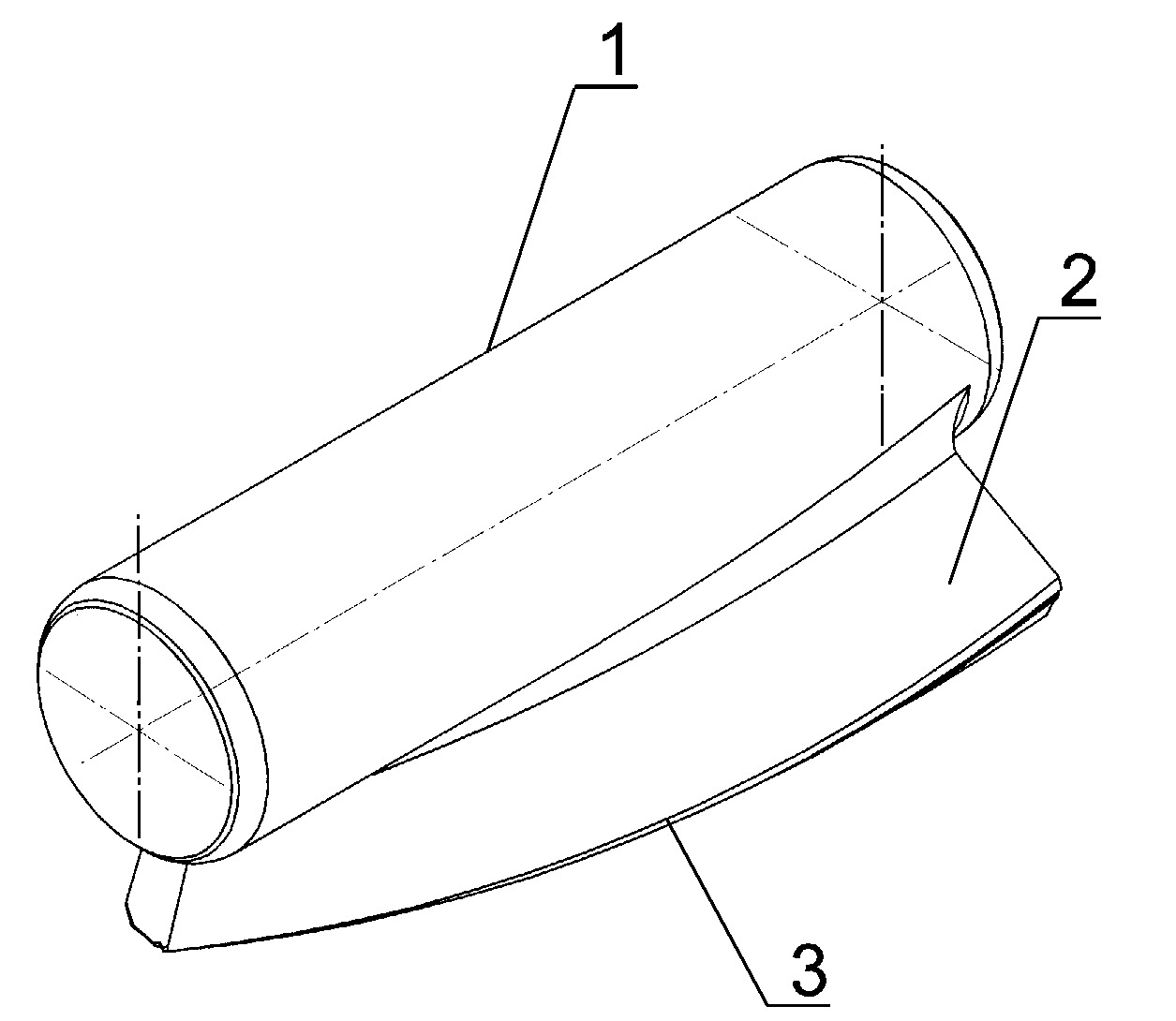

Narzędzie do walcowania grzbietów narzędzi śrubowych, zwłaszcza wierteł krętych, nawiertaków i rozwiertaków, charakteryzuje się tym, że składa się z wału (1) napędowego, na którym umieszczony jest wzdłuż linii śrubowej kołnierz (2) spiralny, przy czym kołnierz (2) spiralny posiada profil (3) roboczy, na powierzchni zewnętrznej którego znajduje się wykrój wklęsły do kształtowania grzbietu narzędzia śrubowego, przy czym zarys wykroju wklęsłego odpowiada kształtowi walcowanego grzbietu narzędzia śrubowego. Dodatkowo obok wykroju wklęsłego, na powierzchni zewnętrznej profilu (3) roboczego, znajduje się spiralny wykrój kształtujący o zarysie trójkątnym do kształtowania jednej łysinki prowadzącej wiertła krętego. Ponadto obok wykroju wklęsłego, na powierzchni zewnętrznej profilu (3) roboczego, znajdują się dwa spiralne wykroje kształtujące o zarysie trójkątnym, które położone są symetrycznie względem wykroju wklęsłego, do kształtowania grzbietu narzędzia śrubowego i służą do jednoczesnego kształtowania dwóch łysinek prowadzących wiertła krętego.
