Sposób i układ do wykorzystania ciepła z dolnego źródła ciepła obiegu silnikowego

Abstract

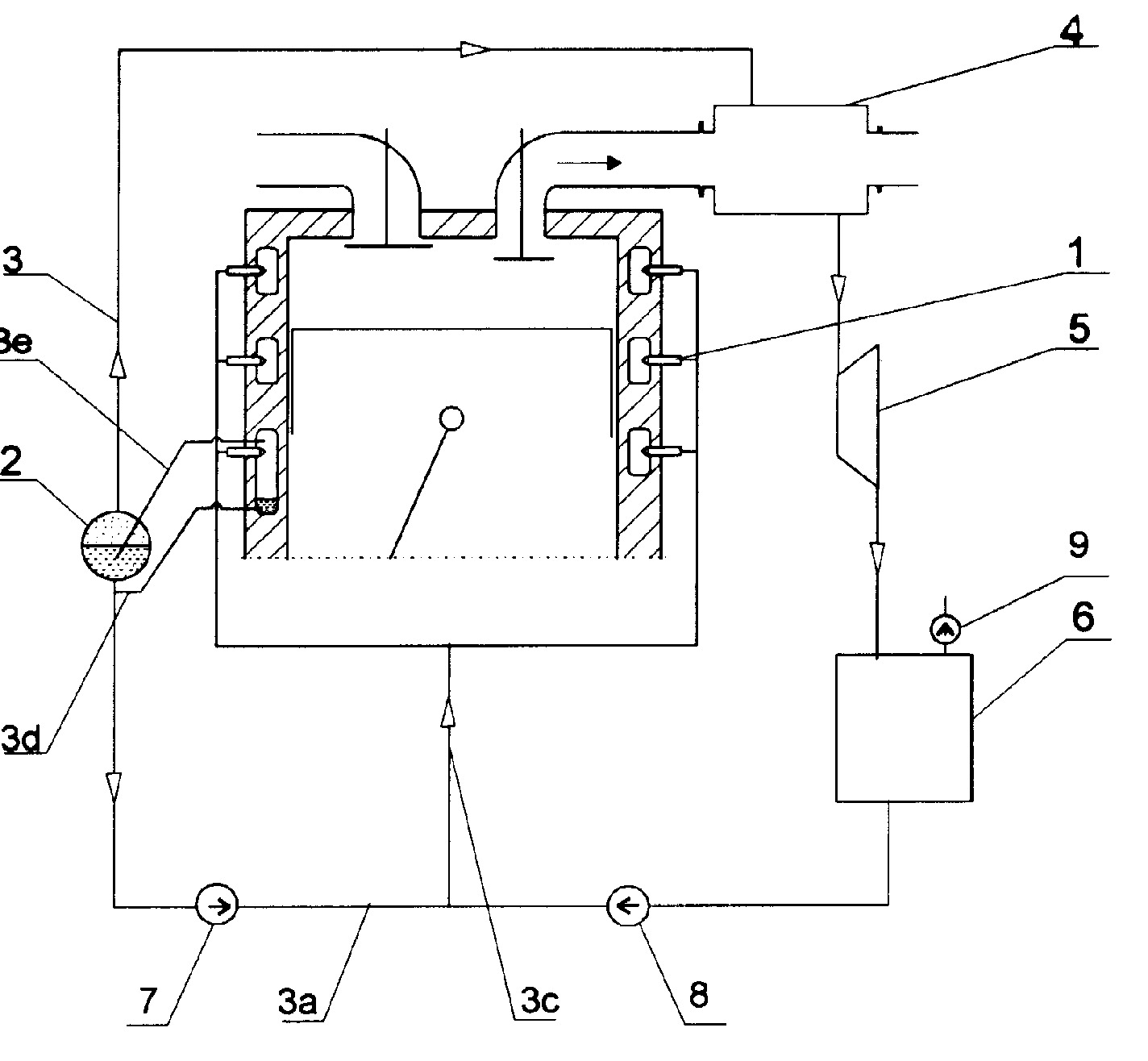

Sposób i układ wykorzystania ciepła z dolnego źródła ciepła obiegu silnikowego polega na tym, że poprzez zamontowane w kanałach chłodzących bloku i głowicy silnika wtryskiwacze (1) podaje się na ścianki, pod ciśnieniem 1-2 barów, korzystnie 1,5 bara cieczowe chłodziwo, które po odparowaniu w temperaturze 100-120°C odprowadzane jest do separatora (2), z którego pary suche nasycone przegrzewa się w przegrzewaczu (4) zabudowanym na kolektorze spalin do temperatury 300-550°C i ciśnienia 1-9 barów, a następnie odbiera się od nich energię, korzystnie w turbinie (5), gdzie rozpręża się je do ciśnienia w granicach 1,0-0,03 bara, skrapla w chłodnicy (6), a następnie dołącza do obiegu chłodzącego, przy czym fazę ciekłą chłodziwa z separatora (2) doprowadza się do obiegu chłodzącego.
