Uchwyt do mocowania próbek do dwuosiowego rozciągania na maszynach jednoosiowych

Abstract

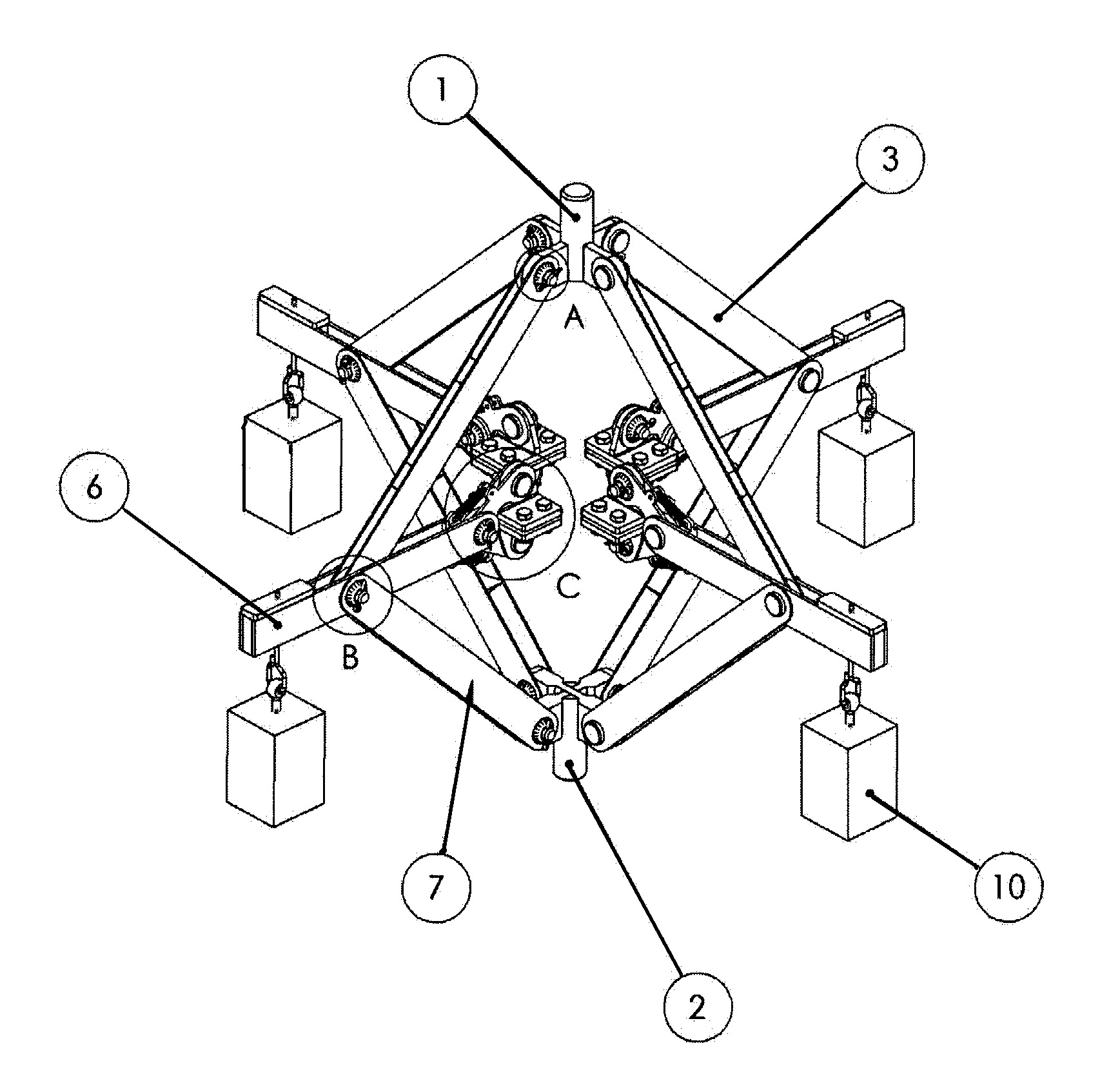

Uchwyt do mocowania próbek do dwuosiowego rozciągania na maszynach jednoosiowych posiadający mocujące części w maszynie wytrzymałościowej, ramiona, poziome belki, szczęki mocujące próbkę oraz obciążniki charakteryzuje się tym, że składa się z dwóch mocujących części (1) górnej i części (2) dolnej, przy czym do mocującej części (1) górnej przymocowane są przegubowo jednym końcem za pomocą sworzni zabezpieczonych zawleczkami cztery identyczne górne ramiona (3), które drugimi swoimi końcami przymocowane są przegubowo do poziomych belek (6) i dolnych ramion (7) za pomocą sworzni zabezpieczonych zawleczkami a drugie końce dolnych ramion (7) zamocowane są przegubowo do mocującej części (2) dolnej za pomocą sworzni zabezpieczonych zawleczkami, zaś na jednym końcu belki (6) zamocowany jest obciążnik (10) a na drugim końcu znajduje się szczęka do mocowania próbki, która, zamocowana jest do belki (6) przegubowo za pomocą sworznia, zabezpieczonego zawleczką.
