Wiatrak reklamowy wychylany i z rozsuwanymi tablicami

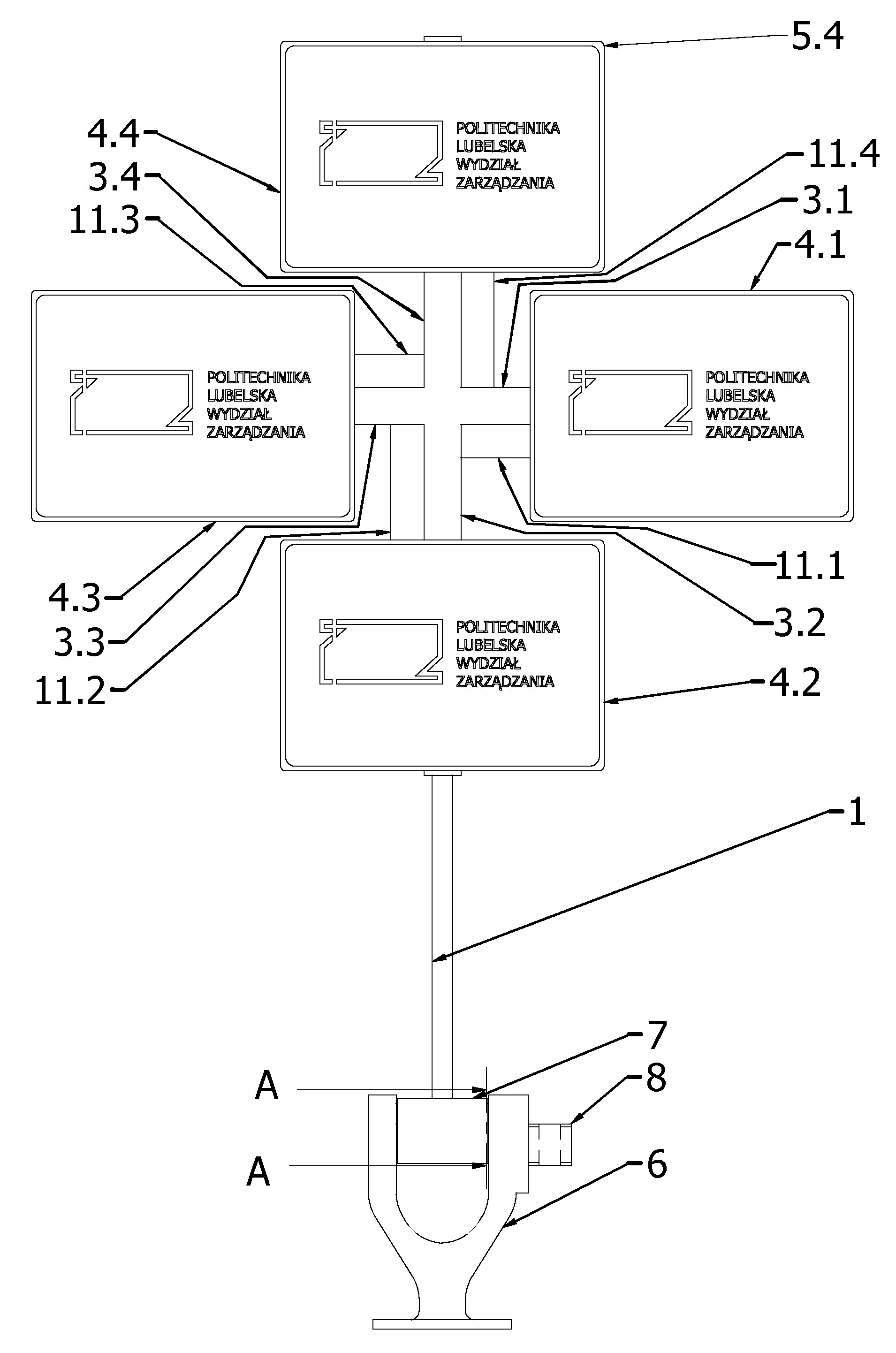

Przedmiotem zgłoszenia jest wiatrak reklamowy wychylany i z rozsuwanymi tablicami, zamocowany na słupie (1), do którego zamocowany jest pierwszy silnik elektryczny. Charakteryzuje się on tym, że na wale pierwszego silnika elektrycznego, o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona wiatraka (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion wiatraka (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika. W drugiej końcowej części każdego z ramion wiatraka (3.1, 3.2, 3.3, 3.4) zamocowana jest obrotowo tablica reklamowa (4.1, 4.2, 4.3, 4.4), o osi obrotu ułożonej równolegle do osi pierwszego silnika elektrycznego. W dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.3, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest w podstawie (6) mechanizmu posiadającej dwa równoległe ramiona, pomiędzy którymi zamocowany jest uchylnie uchwyt (7), który połączony jest z podstawą (6) za pomocą trzpieni zamocowanych współosiowo w bocznych ścianach uchwytu (7) i zamocowanych obrotowo w otworach znajdujących się w podstawie (6). Do bocznej ściany podstawy (6) zamocowany jest drugi silnik elektryczny (8) z wałem znajdującym się w wybraniu ściany bocznej podstawy (6). Do wału drugiego silnika elektrycznego (8) zamocowane jest koło ze znajdującym się od strony jego podstawy trzpieniem, ułożonym niewspółosiowo do osi koła. Trzpień znajduje się w rowku prowadzącym znajdującym się w ścianie bocznej uchwytu (7), zaś dłuższe ściany rowka prowadzącego są ułożone wzdłuż osi słupa (1). W drugiej końcowej części każdego z ramion wiatraka (3.1, 3.2, 3.3, 3.4) zamocowana jest przesuwnie wzdłuż osi ramienia wiatraka (3.1, 3.2, 3.3, 3.4), za pomocą tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4). Do każdego z ramion wiatraka (3.1 3.2, 3.3, 3.4) zamocowany jest osobny siłownik (11.1, 11.2, 11.3, 11.4), którego ruchomy koniec połączony jest z tuleją, na której osadzona jest obrotowo wokół osi równoległej do osi pierwszego silnika elektrycznego tablica reklamowa (4.1, 4.2, 4.3, 4.4).

Date of filing with the Polish Patent Office or with the competent office abroad

2023-10-27

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-10-14

Exclusive right number

Pat.245802

Statistics

3Views

Skowron, Ł., Gąsior, M., Laskowska, A., Cieplak, T., Pizoń, J., Sitko, J., & Słoniec, J. (2023). Wiatrak reklamowy wychylany i z rozsuwanymi tablicami. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17955
