Narzędzia i sposób kształtowania na zimno odkuwki drążonej z kołnierzem

Abstract

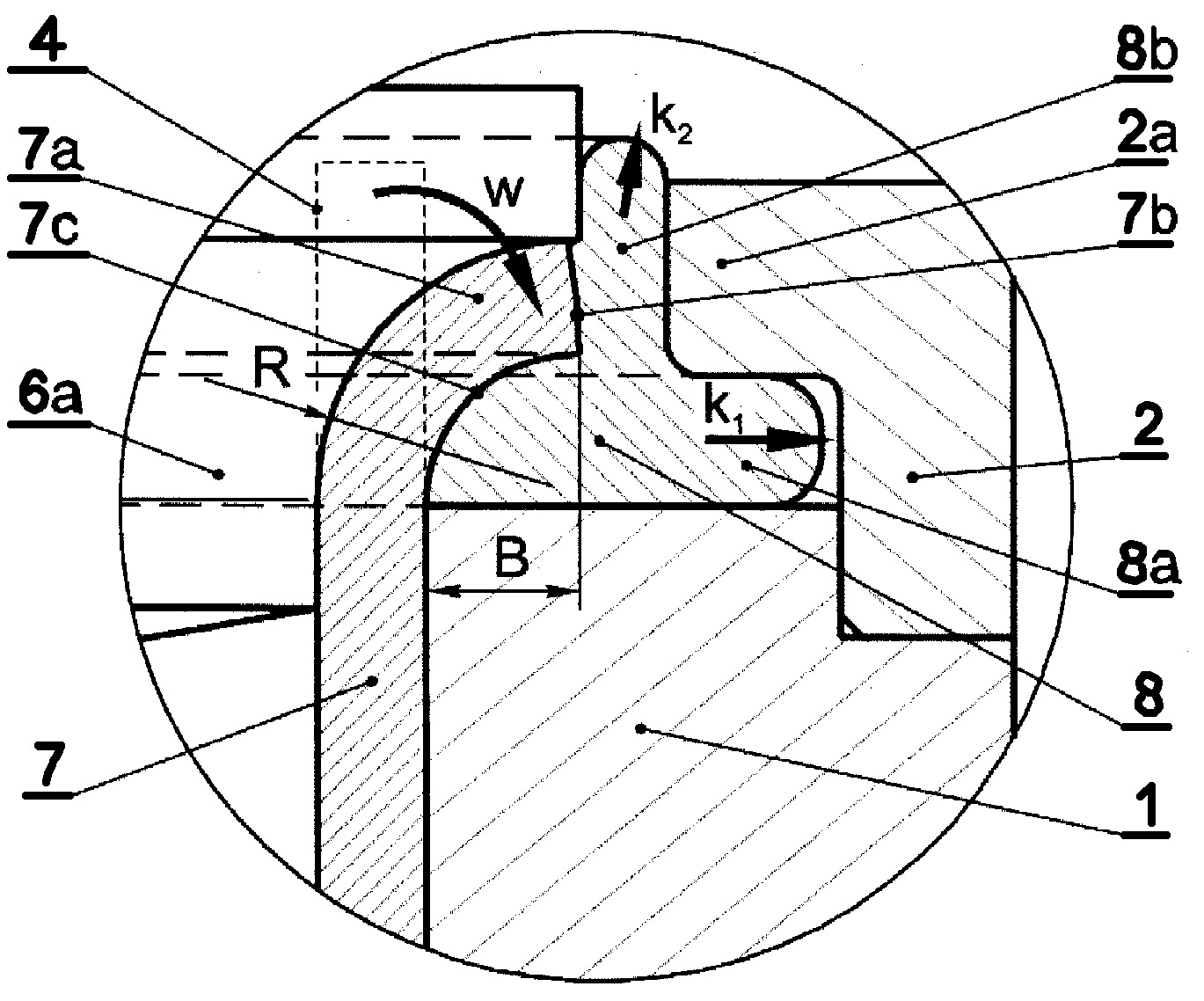

Przedmiotem wynalazku są narzędzia i sposób kształtowania na zimno odkuwki drążonej z kołnierzem. Narzędzia do kształtowania na zimno odkuwki drążonej z kołnierzem charakteryzują się tym, że na korpusie matrycy dzielonej (1) w kształcie tulei znajduje się górna część matrycy (2) w kształcie pierścienia ze stopniem (2a) od wewnętrznej strony, w której znajduje się opaska plastyczna wykonana z materiału o mniejszym oporze plastycznego płynięcia od materiału wsadu (4), zaś w dolnej części korpusu matrycy dzielonej (1) znajduje się wyrzutnik. Natomiast nad górną częścią matrycy (2) znajduje się stempel z trzpieniem (6a) o zarysie sferycznym. Sposób kształtowania na zimno odkuwki drążonej z kołnierzem charakteryzuje się tym, że wsad (4) w kształcie rury umieszcza się w korpusie matrycy dzielonej (1) na wyrzutniku (5), następnie opaskę plastyczną umieszcza się pomiędzy wsadem (4) a wewnętrzną powierzchnią stopnia (2a) górnej części matrycy (2), po czym uruchamia się stempel z trzpieniem (6a), który wykonuje ruch postępowy w kierunku korpusu matrycy dzielonej (1) i odkształca wsad (4). Kolejno odsuwa się stempel z trzpieniem (6a) od korpusu matrycy dzielonej (1) i uruchamia się wyrzutnik (5), który wykonuje skok w kierunku stempla, oraz wyjmuje się odkuwkę (7) z kołnierzem (7a) o szerokości (B) i promieniu zaokrąglenia (R). Następnie odsuwa się górną cześć matrycy (2) w kierunku od korpusu matrycy dzielonej (1) i usuwa się opaskę odkształconą (8).
