Mechanizm mocowania panelu fotowoltaicznego na poziomej krawędzi lub powierzchni, zwłaszcza ekranu akustycznego

Abstract

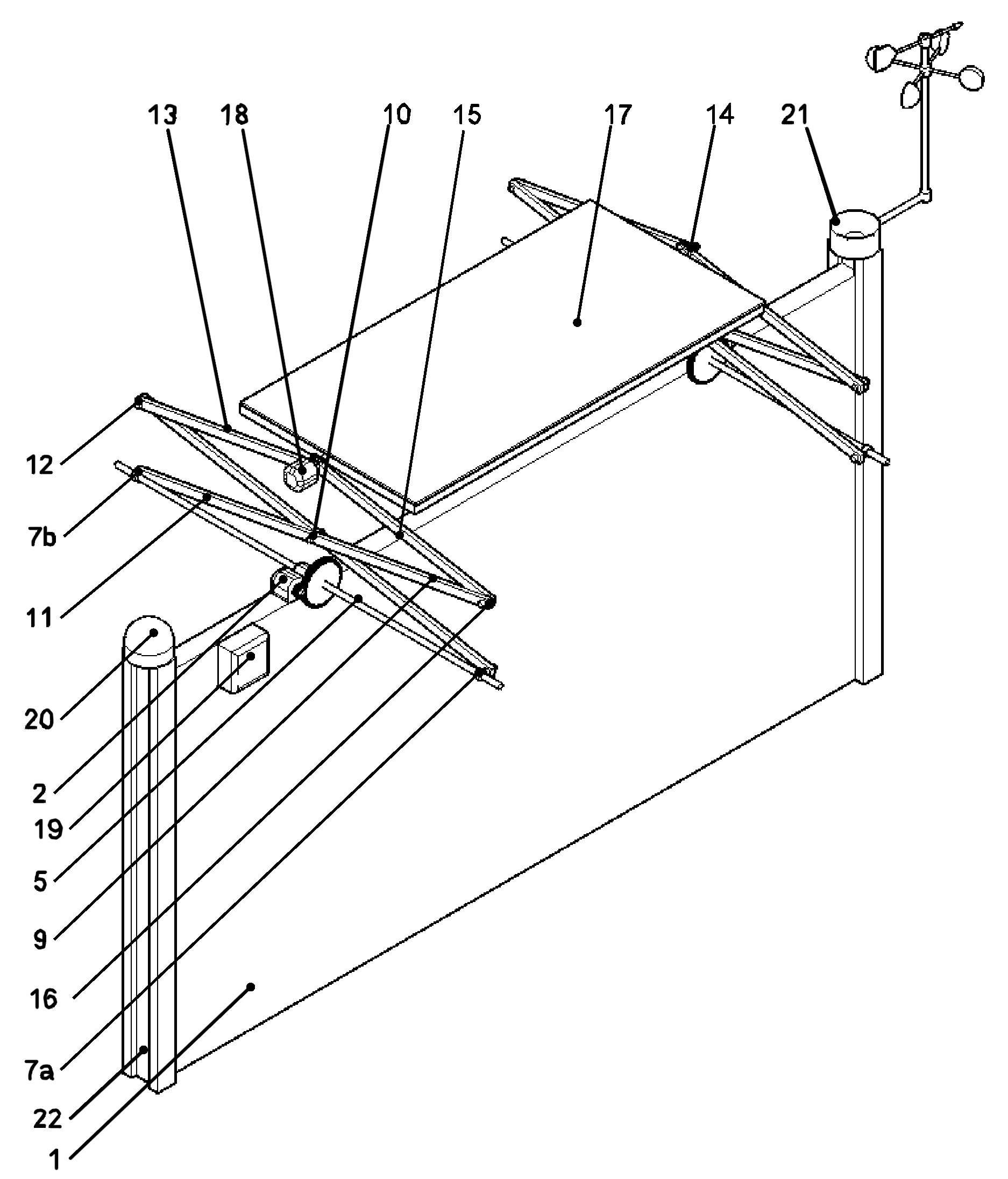

Przedmiotem zgłoszenia jest mechanizm mocowania panelu fotowoltaicznego na poziomej krawędzi lub powierzchni, zwłaszcza ekranu akustycznego. Charakteryzuje się on tym, że składa się podstawy (1), na której górnej powierzchni zamocowane są dwa zestawy napędowo - podnoszące, z których każdy składa się z pierwszego silnika krokowego (2) z wałem, na którym osadzone jest pierwsze koło zębate, z którym zazębione jest drugie koło zębate osadzone w środkowej części pręta (5). Środek pręta (5) umieszczony jest w łożysku przymocowanym do górnej powierzchni podstawy (1). Pręt (5) po obydwu stronach łożyska posiada gwinty, których kierunki są do siebie przeciwne oraz na obydwu stronach pręta (5) z gwintami znajdują się nakrętki. Pierwsza nakrętka (7a) połączona jest za pomocą pierwszej osi z pierwszym końcem pierwszego ramieniem (9), które połączone jest w środkowej części za pomocą drugiej osi (10) ze środkową częścią drugiego ramienia (11). Drugi koniec pierwszego ramienia (9) połączony jest za pomocą trzeciej osi (12) z pierwszym końcem trzeciego ramienia (13), które swoim drugim końcem połączone jest za pomocą czwartej osi (14) z pierwszym końcem czwartego ramienia (15). Pierwszy koniec drugiego ramienia (11) połączony jest za pomocą piątej osi z drugą nakrętką (7b). Drugi koniec drugiego ramienia (11) połączony jest za pomocą szóstej osi (16) z drugim końcem czwartego ramienia (15). Pomiędzy zestawami napędowo - podnoszącymi zamocowany jest za pomocą czwartych osi (14) panel fotowoltaiczny (17). Koniec jednej z czwartych osi (14) sprzężony jest z wałem drugiego silnika krokowego (18). Pierwszy silnik krokowy (2) oraz drugi silnik krokowy (18) połączone są z modułem sterująco - zasilającym (19).
