Interaktywny model 3D budynku wieży-bramy

Abstract

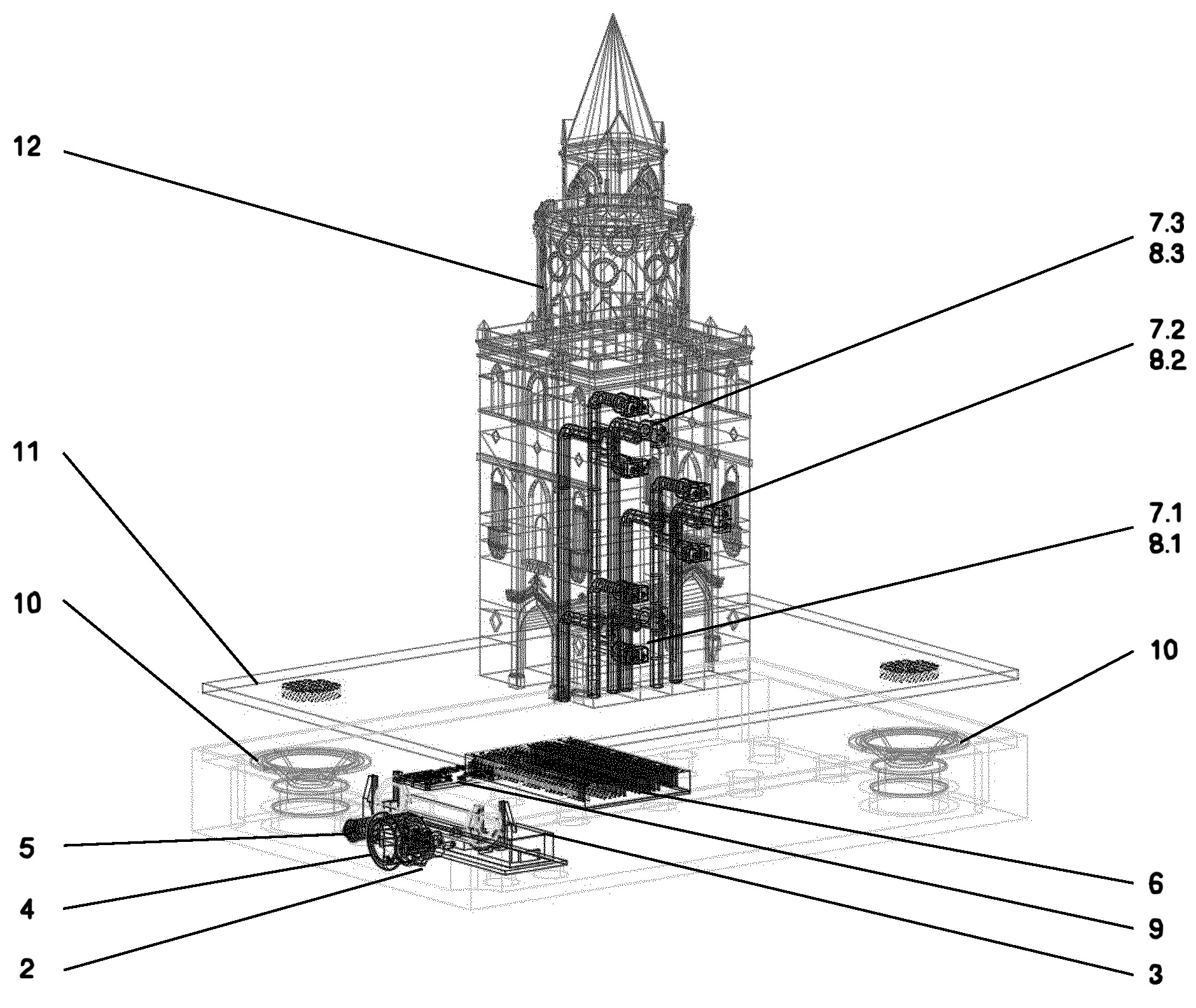

Przedmiotem wynalazku jest interaktywny model 3D budynku wieży-bramy posiadający bryłę budynku, składa się z kasety otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku wieży (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) składa się z pary czujników zbliżeniowych ułożonych w orientacji pionowej, ale każdy z tych czujników ma orientację poziomą oraz pary czujników zbliżeniowych ułożonych w orientacji poziomej, ale każdy z tych czujników ma orientację pionową i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. W parze czujników w orientacji pionowej odbiornik czujnika pierwszego znajdują się po lewej stronie a odbiornik czujnika drugiego znajdują się po prawej stronie, a w parze czujników w orientacji poziomej odbiornik czujnika trzeciego znajdują się na dole a odbiornik czujnika czwartego znajdują się na górze, a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na prawej ścianie wieży przy wejściu do bramy wieży od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej ścianie wieży od strony frontowej w połowie wysokości dolnej części wieży znajduje się drugi moduł zbliżeniowy (7.2). Na prawej ścianie wieży na wysokości górnych okien od strony frontowej znajduje się trzeci moduł zbliżeniowy (7.3). Na prawej ścianie wieży powyżej linii wyjścia z bramy od strony tylnej znajduje się czwarty moduł zbliżeniowy, na prawej ścianie wieży w górnej części wieży od strony tylnej znajduje się piąty moduł zbliżeniowy.
