Sterowany dozownik tabletek z blistrów
Alternative title
Controlled dispenser for tablets from blister packs
Type
Patent
Subtype
Utility model
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2024
Abstract PL

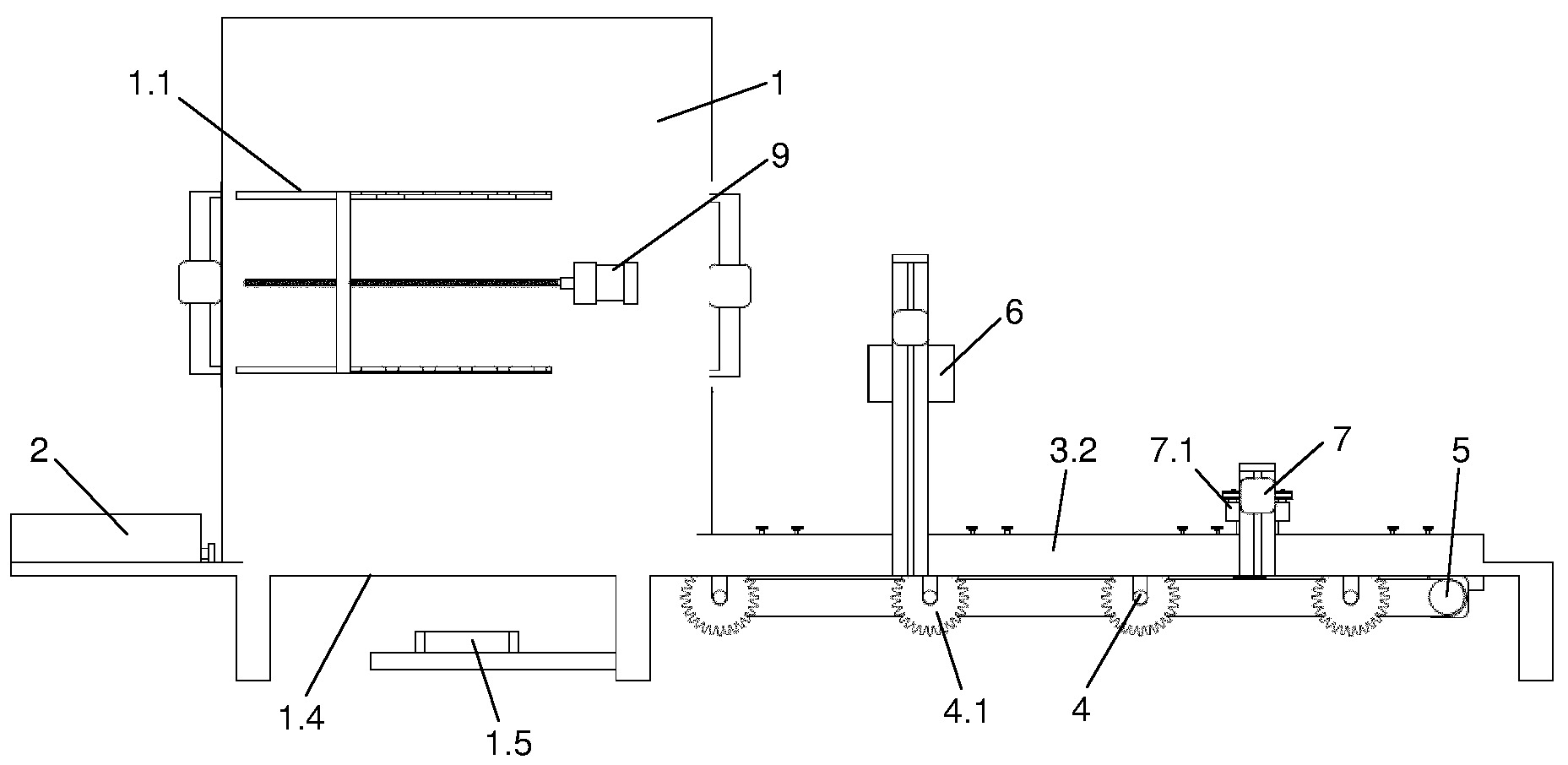

Wzorem użytkowym jest sterowany dozownik tabletek z blistrów. Istotą sterowanego dozownika tabletek z blistrów posiadającego pojemnik i wspornik blistrów, napędzane koła przesuwające blistry oraz siłownik tłokowy do wypychania tabletek z blistrów jest to, że składa się z prostopadłościennego pojemnika (1) blistrów, w którego ścianach bocznych znajdują się prowadnice (1.1) dla ograniczników (1.2) krawędzi blistrów ustawianych równolegle do ścian bocznych pojemnika (1) blistrów za pomocą mechanizmu ustawiającego. W dolnej części przedniej ściany bocznej znajduje się otwór (1.3). Przy tylnej ścianie bocznej umieszczony jest siłownik (2) do wypychania blistrów. Dno (1.4) pojemnika (1) blistrów wykonane jest z materiału transparentnego dla światła, a pod nim zainstalowany jest czytnik elektroniczny (1.5). Za otworem (1.3) usytuowany jest wspornik (3) blistrów o dwóch krawędziach prostopadłych do przedniej ściany bocznej. We wsporniku (3) blistrów wykonane są otwory (3.1), w każdym z których znajduje się para składająca się z nieprzemieszczalnego i przemieszczalnego koła (4.1) przesuwającego blistry, które zamocowane są na wałach (4) ułożonych równolegle do przedniej ściany bocznej i które to koła (4.1) sprzężone są z silnikiem napędzającym (5). Nad krawędziami wspornika (3) blistrów prostopadłymi do przedniej ściany bocznej i nad nieprzemieszczalnymi i przemieszczalnymi kołami (4.1) przesuwającymi blistry zamocowana jest odpowiednio nieprzemieszczalna i przemieszczalna listwa ślizgowa (3.2, 3.3). Przemieszczalne koła przesuwające blistry zamocowane są przesuwnie na wałach (4), a przemieszczalna listwa ślizgowa (3.3) zamocowana jest przesuwnie wzdłuż wałów (4) i elementy te sprzężone są z mechanizmem przesuwającym. Nad wspornikiem (3) blistrów, w sąsiedztwie pojemnika (1) blistrów, znajdują się kolejno skaner (6) oraz ułożona równolegle do przedniej ściany bocznej prowadnica liniowa (7) z wózkiem (7.1) napędzanym silnikiem krokowym, do którego to wózka (7.1) zamocowany jest siłownik tłokowy (8) o kierunku przesuwu tłoka prostopadłym do powierzchni wspornika (3) blistrów. We wsporniku (3) blistrów, pod prowadnicą liniową (7), znajduje się otwór wypychanych tabletek (3.4). Siłownik (2) do wypychania blistrów, silnik napędzający (5), skaner (6), silnik krokowy i siłownik tłokowy (8) połączone są z modułem sterującym, a czytnik elektroniczny (1.5) połączony jest z modułem identyfikacji oraz zarzadzania harmonogramem podawania leków zintegrowanym z modułem sterującym.
Date of filing with the Polish Patent Office or with the competent office abroad
2024-05-20
Date of publication in ‘WUP’ or equivalent foreign bulletin
2025-10-20
Exclusive right number
Ru.074130
Statistics
7Downloads
1Views Nowicki, M., Połednik, B., Barszcz, M., & Miłosz, M. (2024). Sterowany dozownik tabletek z blistrów. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18695
