Układ napowietrzania pionu instalacji kanalizacji sanitarnej

Abstract

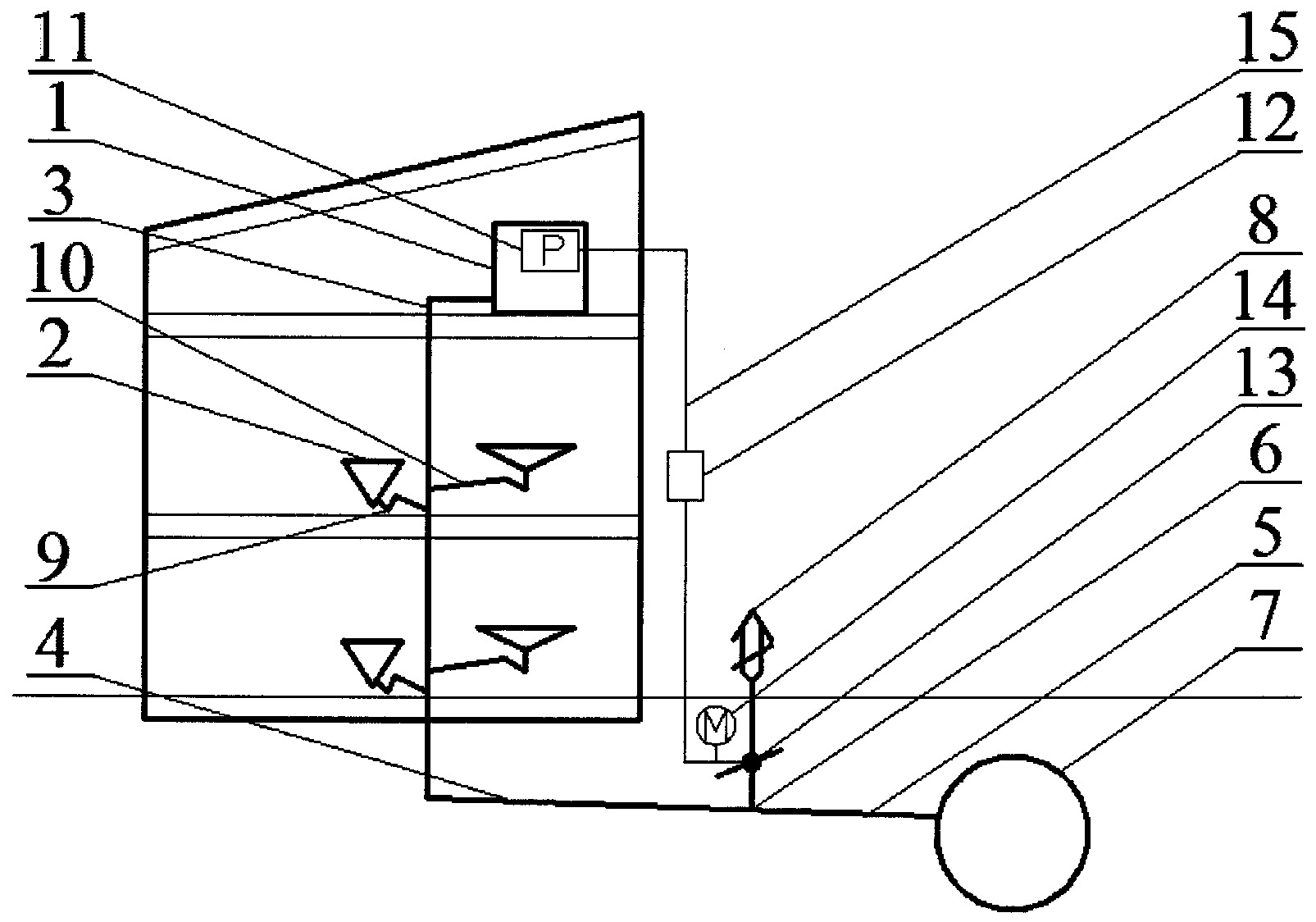

Układ napowietrzania pionów instalacji kanalizacji sanitarnej składa się ze zbiornika (1) hermetycznego przyłączonego do pionu (3) kanalizacyjnego w jego najwyższym punkcie, zaś do pionu (3) kanalizacyjnego za pomocą podejść (10) kanalizacyjnych przyłączone są przybory (2) sanitarne, wyposażone w syfony (9) kanalizacyjne, przy czym pion (3) kanalizacyjny połączony jest w części dolnej z przewodem (4) odpływowym, na końcu którego znajduje się trójnik (6), do którego rozgałęzienia przymocowana jest rura (8) wywiewna, na której znajduje się przepustnica (13) z siłownikiem (14), który połączony jest przewodem (15) elektrycznym ze sterownikiem (12), zaś sterownik (12) połączony jest z czujnikiem (11) ciśnienia zamocowanym w zbiorniku (1) hermetycznym, natomiast do przelotu trójnika (6) przymocowany jest przykanalik (5) przyłączony do punktu (7) odbioru.
