Sposób kształtowania półfabrykatu w przyrządzie kuźniczym na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego

Alternative title
Method of shaping a semi-finished product in a forging device on a hydraulic press, in particular for producing an aerospace fastener
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431794
Abstract PL

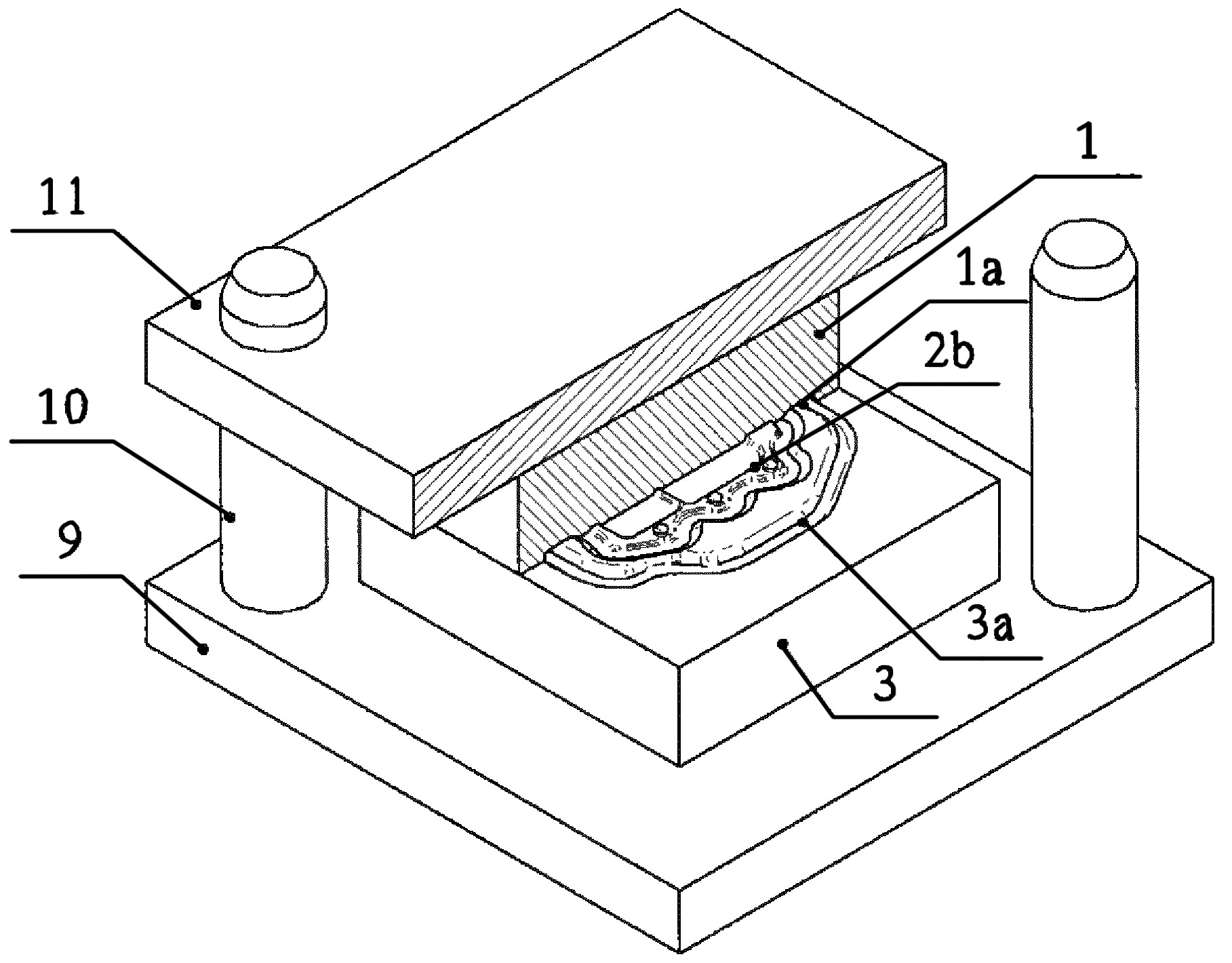

Sposób kształtowania półfabrykatu w przyrządzie kuźniczym na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego polega na tym, że wkładki matrycowe górną (1) i dolną (3) posiadające w części środkowej wykroje robocze (1a i 3a) montuje się do płyt oporowych górnej (11) i dolnej (9) w przyrządzie kuźniczym na prasie hydraulicznej o nacisku 3000 kN i nagrzewa się przy użyciu palników gazowych do temperatury 250°C, po czym materiał wsadowy w kształcie przedkuwki kształtowej odlewanej w formach piaskowych z mniej plastycznych stopów aluminium z grupy aluminium-miedź nagrzewa się w piecu w zakresie temperatur 460 - 500°C, korzystnie 480°C, w czasie do 50 minut, następnie nagrzany materiał wsadowy umieszcza się w wykroju roboczym (3a) wkładki matrycowej dolnej (3), po czym naciska się prasą hydrauliczną płytę oporową górną (11) posiadającą dwa jednakowe okrągłe przelotowe otwory prowadzące za pomocą dwóch jednakowych kołków prowadzących (10) znajdujących się na płycie oporowej dolnej (9) i wprawia się wkładkę matrycową górną (1) przyrządu kuźniczego w ruch postępowy w dół z prędkością do 10 mm/s w kierunku wkładki matrycowej dolnej (3) i zgniata się materiał wsadowy wykrojem roboczym (1a) wkładki matrycowej górnej (1) i wykrojem roboczym (3a) wkładki matrycowej dolnej (3) i kształtuje się półfabrykat (2b) z większym stopniem przekucia.
Date of filing with the Polish Patent Office or with the competent office abroad
2019-11-14
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-05-31
Exclusive right number
Pat.237780
Statistics
1Views
Surdacki, P., Dziubińska, A., Winiarski, G., Majerski, K., & Szucki, M. (2019). Sposób kształtowania półfabrykatu w przyrządzie kuźniczym na prasie hydraulicznej, zwłaszcza do wytwarzania mocowania lotniczego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18024
