Układ i sposób wspomagania zasobnika energii elektrycznej

Abstract

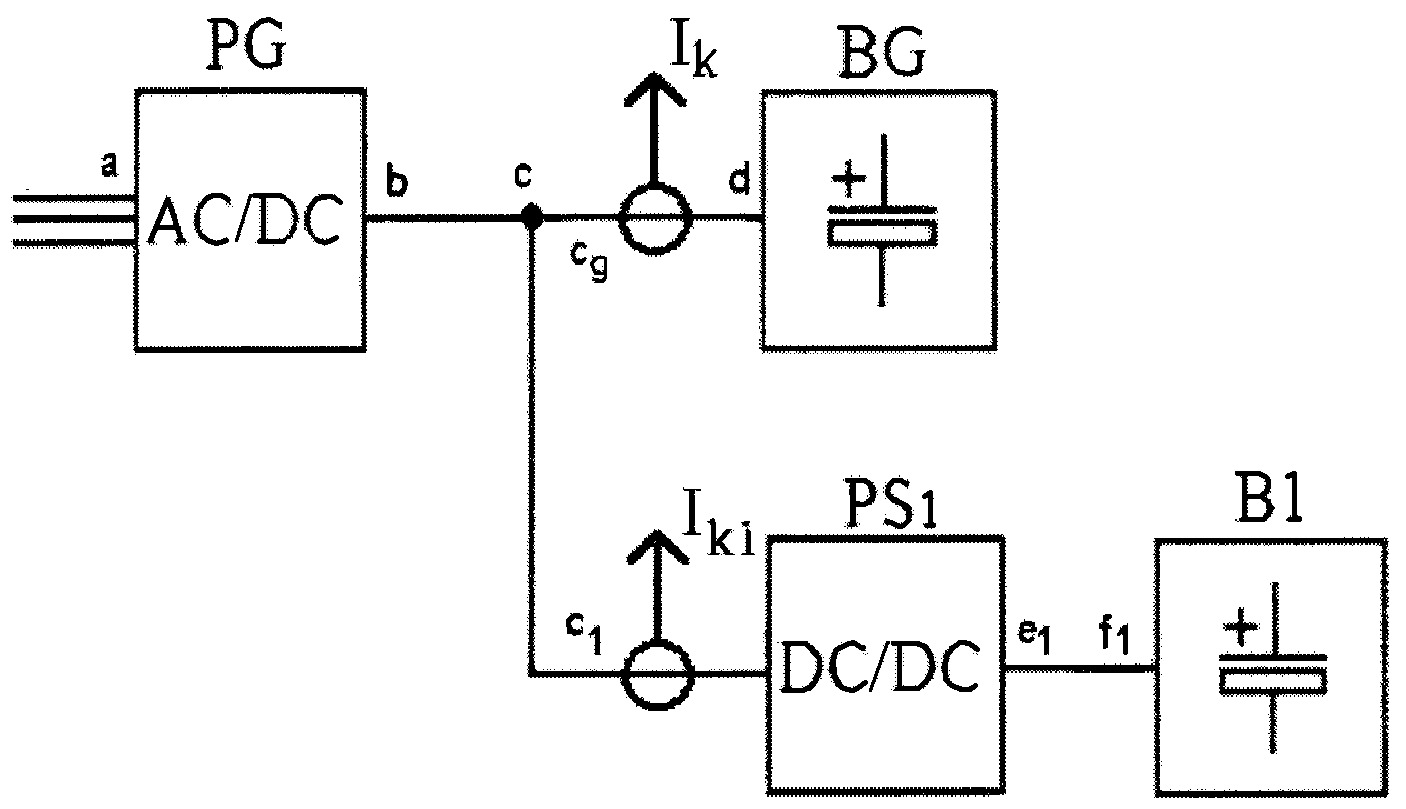

Układ wspomagania zasobnika energii elektrycznej charakteryzuje się tym, że przetwornica główna (PG) połączona jest wejściem (a) trójfazowym do sieci elektroenergetycznej, oraz podłączona jest pierwszym przewodem dwużyłowym prądu stałego (b) do węzła (c), który podłączony jest poprzez układ pomiaru prądu (Ik) pierwszym wyjściem z drugim przewodem dwużyłowym prądu stałego (d) do baterii głównej (BG). Dodatkowo do węzła (c), połączony jest równolegle co najmniej jednym wyjściem (c1) poprzez drugi układ pomiaru prądu (Ik1) przetwornicy pomocniczej (PS1), do której podłączona jest bateria pomocnicza (B1) o innej rezystancji i pojemności od baterii głównej (BG). Sposób wspomagania zasobnika energii elektrycznej charakteryzuje się tym że podczas cyklu rozładowywania albo ładowania baterii głównej (BG) do sieci elektroenergetycznej za pośrednictwem przetwornicy głównej (PG), mierzy się prąd na wyjściu do węzła (c), po czym zadaje się za pomocą co najmniej jednej przetwornicy pomocniczej (PS1) prąd wyjściowy z baterii pomocniczej (B1) w ilości minimalizującej prąd baterii głównej (BG).
