Sposób walcowania poprzecznego dwoma tarczami wyrobów typu kula metodą wgłębną w układzie pojedynczym

Abstract

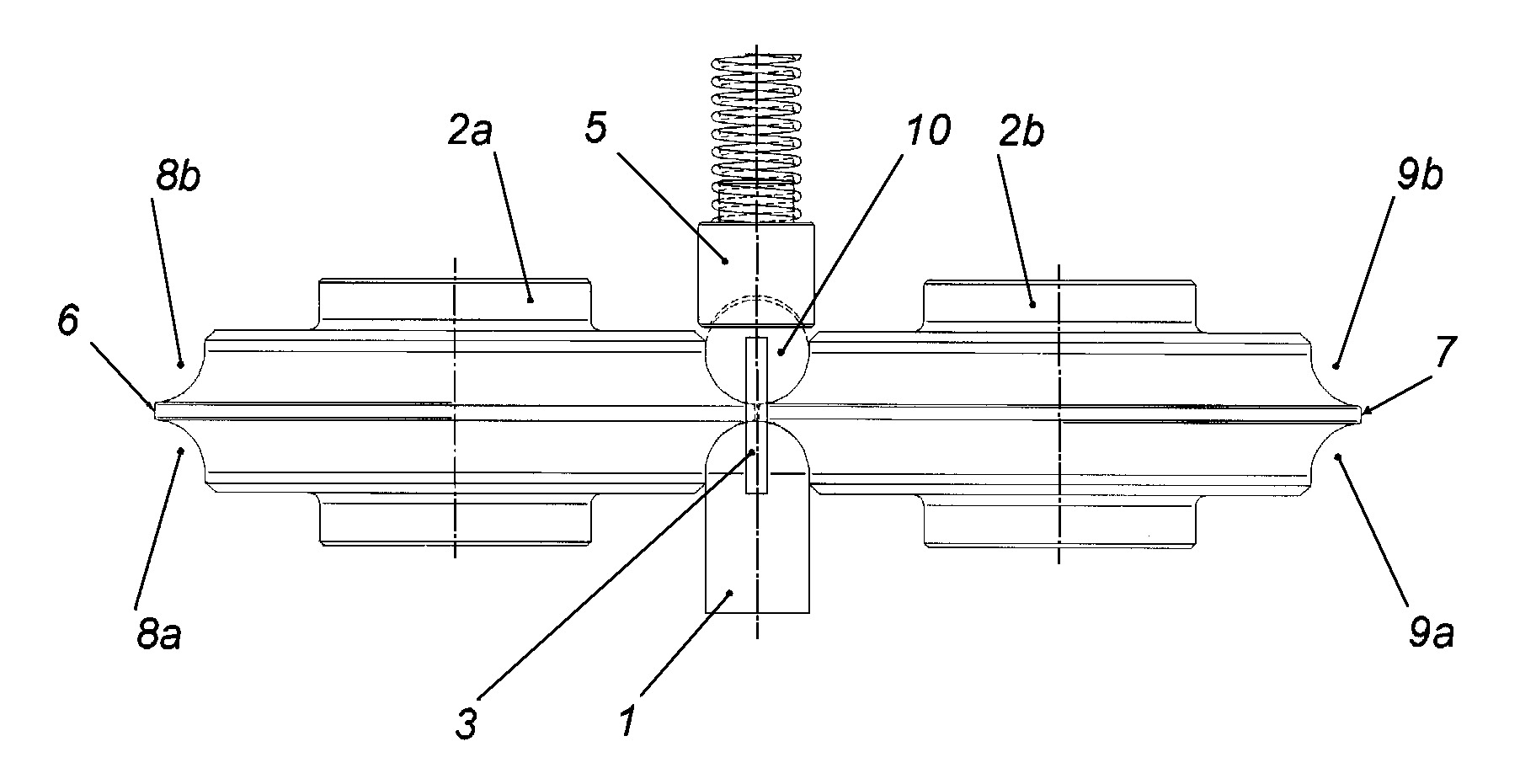

Sposób walcowania poprzecznego dwoma tarczami wyrobów typu kula metodą wgłębną w układzie pojedynczym charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka pręta, o średnicy mniejszej od średnicy kształtowanej kuli (10), wprowadza się do zderzaka (5) sprężystego między dwie nieruchome prowadnice oraz dwie jednakowe tarcze (2a, 2b) o osiach równoległych do osi półfabrykatu (1), które na obwodzie posiadają występy (6 7) pierścieniowe, rozdzielające powierzchnie (8a, 8b, 9a, 9b) robocze o kształcie odpowiadającym zarysowi połowy walcowanej kuli (10), następnie tarcze (2a 2b) wprawia się w ruch obrotowy w tym samym kierunku, z taką samą prędkością i jednocześnie w ruch posuwisty ze stałą prędkością w kierunku osi półfabrykatu (1), przy czym w wyniku ruchu posuwistego oraz obrotowego dwóch tarcz (2a, 2b) następuje wgłębianie się występów (6, 7) pierścieniowych w półfabrykat (1), a następnie wprawia się półfabrykat (1) w ruch obrotowy i w skutek oddziaływania powierzchni (8a, 8b, 9a, 9b) roboczych, umieszczonych na tarczach (2a, 2b), kształtuje się dwie powierzchnie sferyczne od strony półfabrykatu (1) oraz od strony kuli (10), zaś w skutek oddziaływania występów (6, 7) pierścieniowych redukuje się średnicę półfabrykatu (1), a następnie odcina się od półfabrykatu (1) objętość materiału równą objętości kształtowanej kuli (10), przy czym odciętą objętość materiału dociska się do powierzchni (8b, 9b) roboczych tarcz (2a, 2b) za pomocą zderzaka (5) sprężystego.
