Sposób i urządzenie do kalibrowania kul dwoma dyskami spiralnymi

Abstract

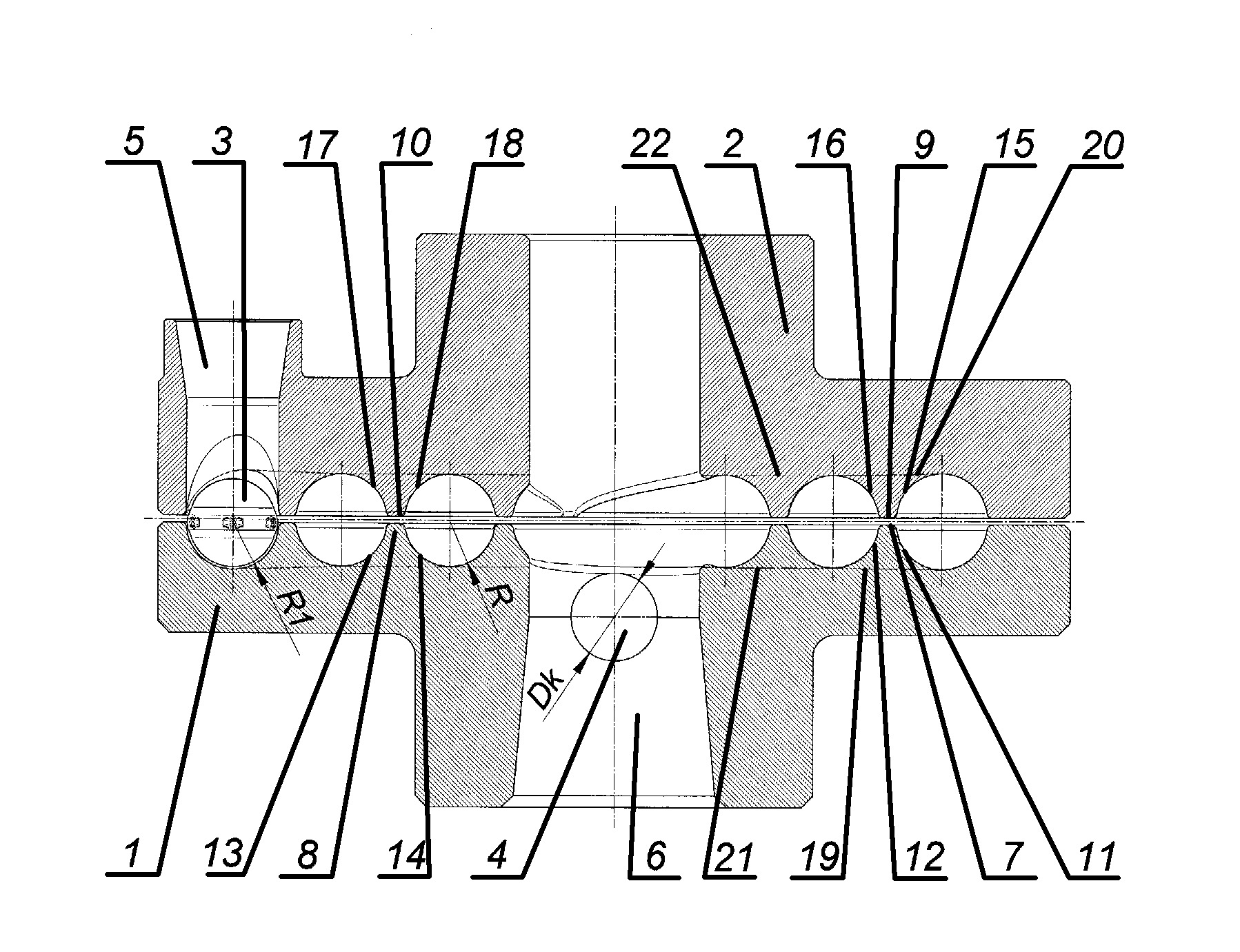

Sposób kalibrowania kul dwoma dyskami spiralnymi, zwłaszcza kul kutych z główek złomowanych szyn, charakteryzuje się tym, że półfabrykat (3) kuli umieszcza się w przestrzeni roboczej urządzenia, utworzonej przez dolną tarczę (1) roboczą oraz górną tarczę (2) roboczą, przy czym półfabrykat (3) przemieszcza się do przestrzeni roboczej urządzenia przez otwór (5) umieszczony w górnej tarczy (2) roboczej, następnie wprowadza się dolną tarczę (1) roboczą i górną tarczę (2) roboczą w ruch obrotowy w przeciwnych do siebie kierunkach oraz z taką samą prędkością n1 i zgniata się na półfabrykat (3) kuli wklęsłymi powierzchniami (11), (15), (.12) i (16) bocznymi spiralnych występów (7) i (9), w wyniku czego wprawia się półfabrykat (3) kuli w ruch obrotowy ze stałą prędkością w kierunku przeciwnym do kierunku obrotów dolnej tarczy (1) roboczej i górnej tarczy (2) roboczej, następnie przemieszcza się półfabrykat (3) kuli między spiralnymi występami (7), (8), (9), (10) o wklęsłych powierzchniach (11), (15), (12), (16), (13), (17), (14), (18) bocznych i kalibruje się kształt półfabrykatu (3) kuli, w wyniku czego uzyskuje się kulę (4), którą usuwa się z przestrzeni roboczej urządzenia przez otwór (6), który znajduje się w osi dolnej tarczy (1) roboczej. Przedmiotem zgłoszenia jest również urządzenie do kalibrowania kul dwoma dyskami spiralnymi.
