Urządzenie do dozowania tabletek z blistrów

Abstract

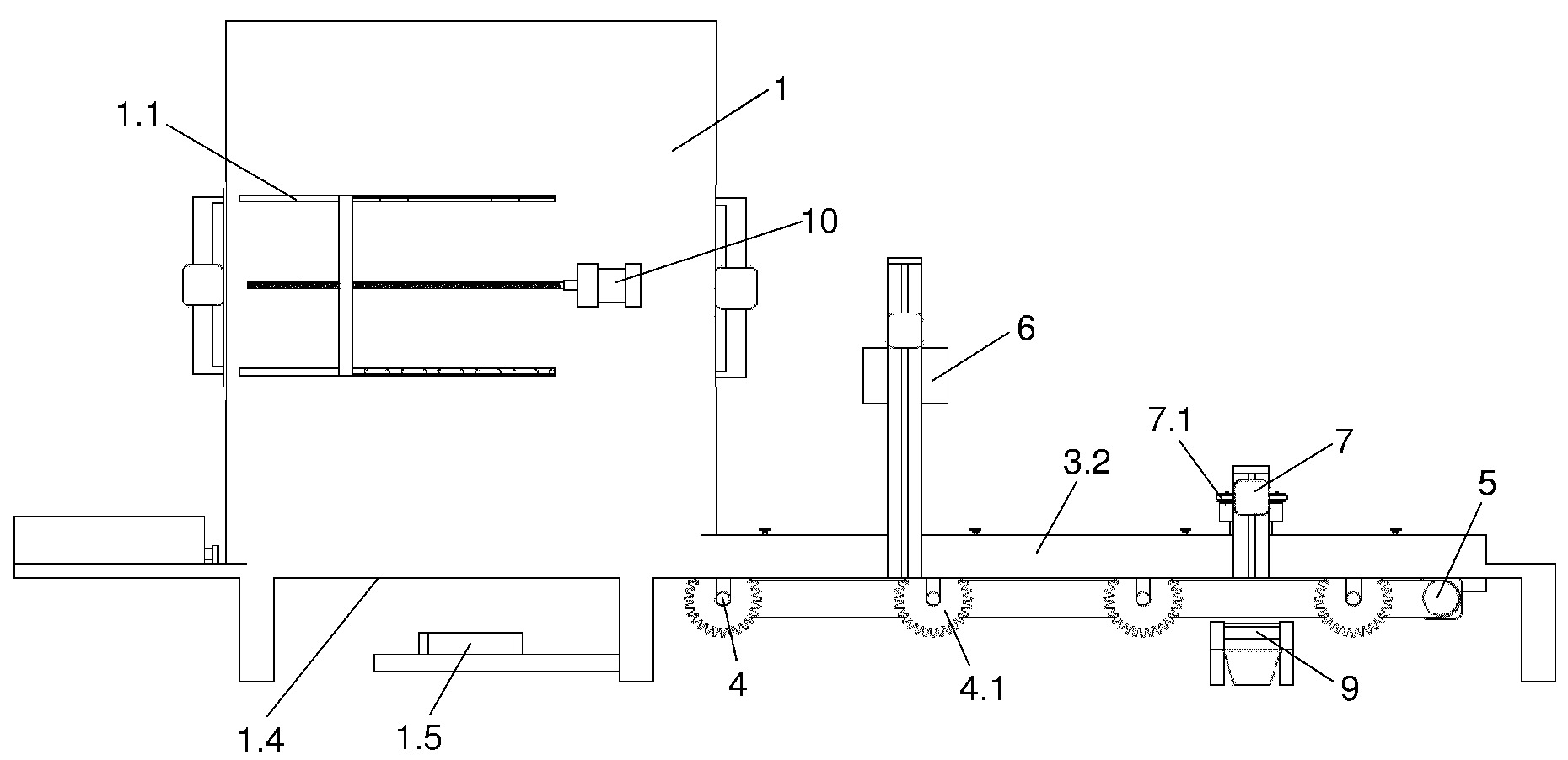

Wzorem użytkowym jest urządzenie do dozowania tabletek z blistrów. Istotą urządzenia do dozowania tabletek z blistrów posiadającego pojemnik i wsporniki blistrów, napędzane koła przesuwające blistry oraz siłowniki tłokowe do wypychania tabletek z blistrów jest to, że składa się z zestawu ułożonych w szereg dozowników, z których każdy złożony jest z prostopadłościennego pojemnika (1) blistrów, w którego ścianach bocznych znajdują się prowadnice (1.1) dla ograniczników (1.2) krawędzi blistrów ustawianych równolegle do ścian bocznych pojemnika (1) blistrów za pomocą mechanizmu ustawiającego. W dolnej części przedniej ściany bocznej znajduje się otwór (1.3). Przy tylnej ścianie bocznej umieszczony jest siłownik (2) do wypychania blistrów. Dno (1.4) pojemnika (1) blistrów wykonane jest z materiału transparentnego dla światła, a pod nim zainstalowany jest czytnik elektroniczny (1.5). Za otworem (1.3) usytuowany jest wspornik (3) blistrów o dwóch krawędziach prostopadłych do przedniej ściany bocznej. We wsporniku (3) blistrów wykonane są otwory (3.1), w każdym z których znajduje się para składająca się z nieprzemieszczalnego i przemieszczalnego koła (4.1, 4.2) przesuwającego blistry, które zamocowane są na wałach (4) ułożonych równolegle do przedniej ściany bocznej i które to koła (4.1, 4.2) sprzężone są z silnikiem napędzającym (5). Nad krawędziami wspornika (3) blistrów prostopadłymi do przedniej ściany bocznej i nad nieprzemieszczalnymi i przemieszczalnymi kołami (4.1, 4.2) przesuwającymi blistry zamocowana jest odpowiednio nieprzemieszczalna i przemieszczalna listwa ślizgowa (3.2, 3.3). Przemieszczalne koła (4.2) przesuwające blistry zamocowane są przesuwnie na wałach (4), a przemieszczalna listwa ślizgowa (3.3) zamocowana jest przesuwnie wzdłuż wałów (4) i elementy te sprzężone są z mechanizmem przesuwającym. Nad wspornikiem (3) blistrów, w sąsiedztwie pojemnika (1) blistrów, znajdują się kolejno skaner (6) oraz ułożona równolegle do przedniej ściany bocznej prowadnica liniowa (7) z wózkiem (7.1) napędzanym silnikiem krokowym, do którego to wózka (7.1) zamocowany jest siłownik tłokowy (8) o kierunku przesuwu tłoka prostopadłym do powierzchni wspornika (3) blistrów. We wsporniku (3) blistrów, pod prowadnicą liniową (7), znajduje się otwór wypychanych tabletek (3.4). Pod otworem wypychanych tabletek (3.4) umieszczony jest wspólny dla wszystkich dozowników przenośnik tabletek (9). W każdym dozowniku siłownik (2) do wypychania blistrów, silnik napędzający (5), skaner (6), silnik krokowy i siłownik tłokowy (8) oraz przenośnik tabletek (9) połączone są z modułem sterującym, a czytnik elektroniczny (1.5) połączony jest z modułem identyfikacji oraz zarządzania harmonogramem podawania leków zintegrowanym z modułem sterującym.
