Sposób walcowania uzębień wewnętrznych z osiowym przesuwem narzędzi

Alternative title
Method for rolling internal teeth with axial displacement of tools
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.398235
Abstract PL

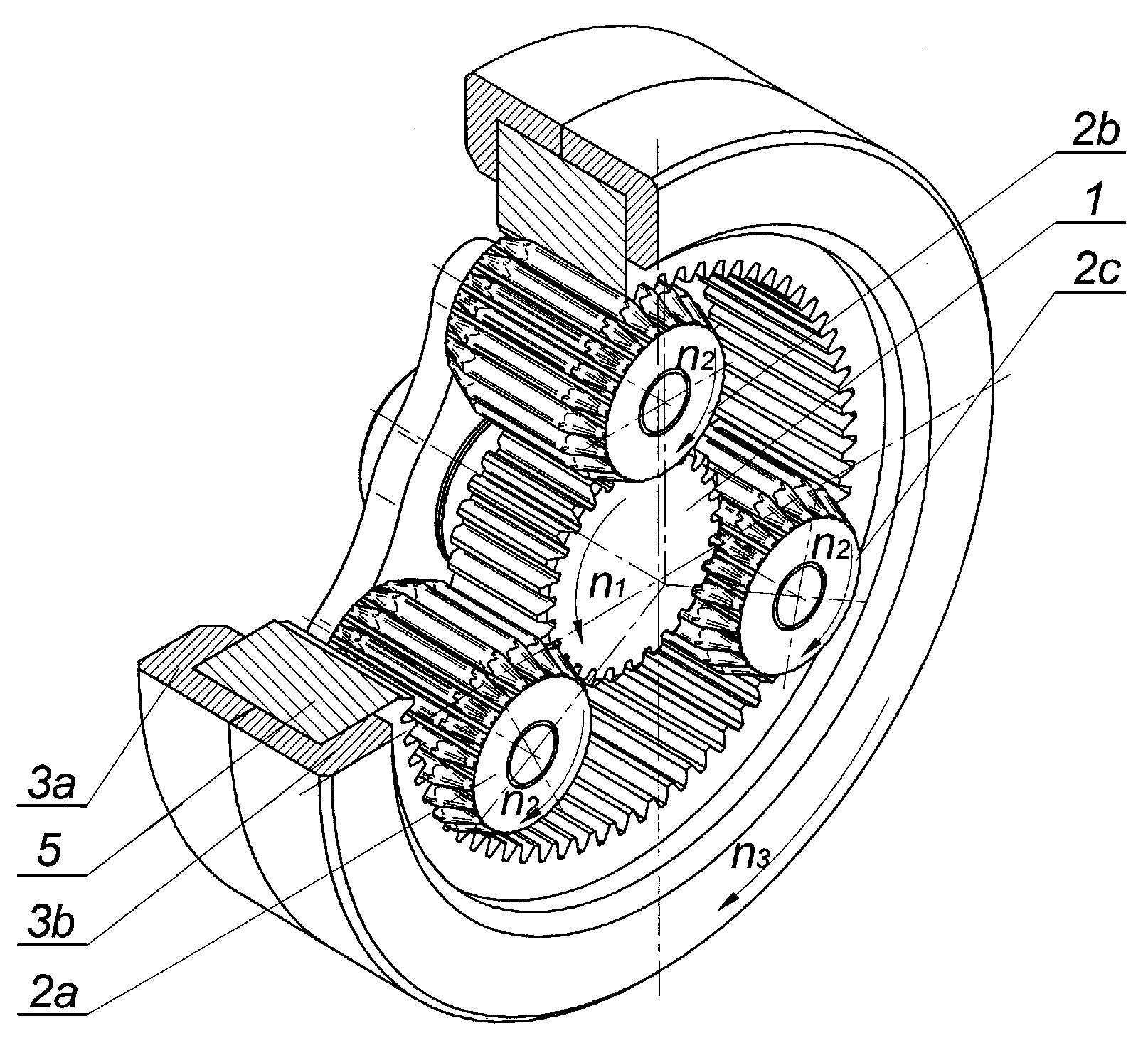

Sposób walcowania uzębień wewnętrznych z osiowym przesuwem narzędzi charakteryzuje się tym, że półfabrykat w kształcie tulei umieszcza się między dwoma pierścieniami (3a, 3b) mocującymi, które zaciska się z dwóch stron na tym półfabrykacie, zaś przed tym półfabrykatem, w jego osi, umieszcza się trzy jednakowe narzędzia (2a, 2b, 2c) w kształcie rolek uzębionych, następnie pierścienie (3a, 3b) mocujące oraz zamocowany między nimi półfabrykat wprawia się w ruch obrotowy ze stałą prędkością (nn) i jednocześnie uruchamia się ruch obrotowy zębatego koła (1) napędowego ze stałą prędkością (n1) w kierunku przeciwnym do ruchu obrotowego pierścieni (3a, 3b) mocujących oraz zaciśniętego między nimi półfabrykatu i napędza się narzędzia (2a, 2b, 2c) ze stałą prędkością (n2), przy czym stosunek prędkości (n2) obrotowej narzędzi (2a, 2b, 2c) do prędkości (n3) obrotowej pierścieni (3a, 3b) mocujących i zaciśniętego między nimi półfabrykatu równy jest stosunkowi liczby zębów kształtowanego wieńca (5) zębatego do liczby zębów narzędzi (2a, 2b, 2c), jednocześnie narzędzia (2a, 2b, 2c) w kształcie rolek uzębionych wprawia się w ruch postępowy ze stałą prędkością, wzdłuż osi półfabrykatu (4) i zagłębia się narzędzia (2a, 2b, 2c) w półfabrykat o stałą wartość gniotu, przypadającą na jeden pełny obrót pierścieni (3a, 3b) mocujących i zaciśniętego między nimi półfabrykatu, po osiągnięciu przez narzędzia (2a, 2b, 2c) położenia końcowego wyłącza się ich ruch postępowy, a pozostawia się ruch obrotowy narzędzi (2a, 2b, 2c).
Date of filing with the Polish Patent Office or with the competent office abroad
2012-02-27
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-03-31
Exclusive right number
Pat.221248
Tomczak, J., & Pater, Z. (2012). Sposób walcowania uzębień wewnętrznych z osiowym przesuwem narzędzi. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16960
