Urządzenie do wytwarzania powłok na elementach obrotowych, zwłaszcza grzybkach zaworów

Abstract

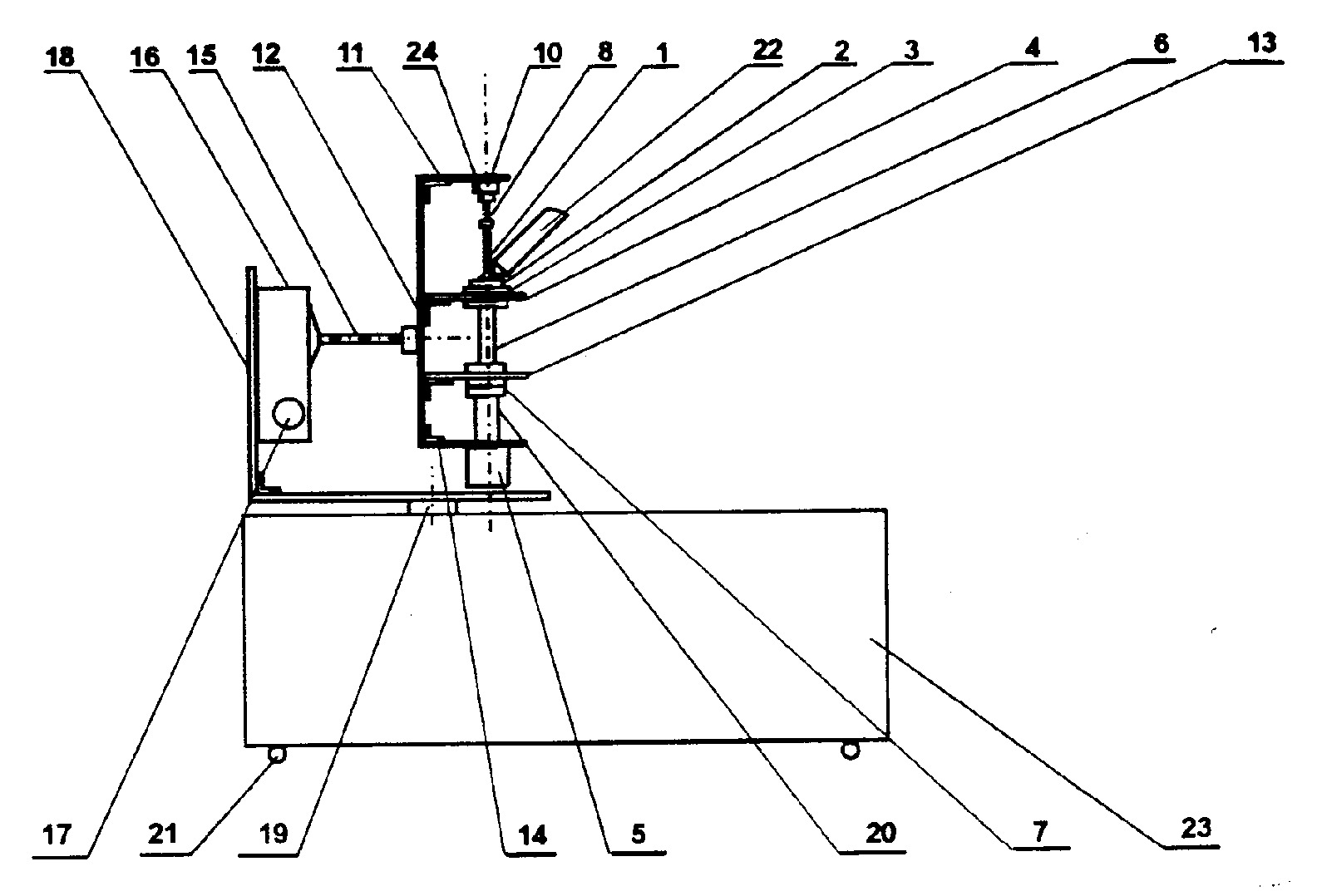

Urządzenie do wytwarzania powłok na elementach obrotowych, zwłaszcza grzybkach zaworów, posiada napawany element (1) obrotowy, zwłaszcza grzybek zaworu, przylegający powierzchnią czołową do gniazda wykonanego w podkładce (2) miedzianej, do powierzchni której dotyka chłodnica (3) wodna, umieszczona na poprzeczce (4) stolika (12), zamocowanej na tulei (6), osadzonej na izolatorze (20) elektrycznym do powierzchni której dotyka zespół szczotek komutatora (7) osadzonego na poprzeczce (13) stolika (12), a tuleja (6) napędzana jest silnikiem (5) skokowym, przymocowanym do poprzeczki (14) stolika (12), zaś napawany element (1) obrotowy jest dociskany do podkładki (2) miedzianej sprężyną opartą w gnieździe (8), a z drugiego końca opartą w gnieździe (24) izolacyjnym osadzonym obrotowo w ułożyskowanej oprawie (10) przymocowanej do poprzeczki (11) stolika (12), zaś stolik (12) zamocowany jest na wale (15) przekładni (16) ślimakowej przymocowanej do stolika (18) i napędzanej silnikiem (17) skokowym, a stolik (18) oparty jest w ułożyskowanym gnieździe (19), przymocowanym do podstawy (23) urządzenia podpartej na rolkach (21), zaś prostopadle do napawanej powierzchnia elementu obrotowego jest ustawiony palnik (22) korzystnie plazmowy.
