Narzędzia i sposób kształtowania na zimno kuli drążonej

Abstract

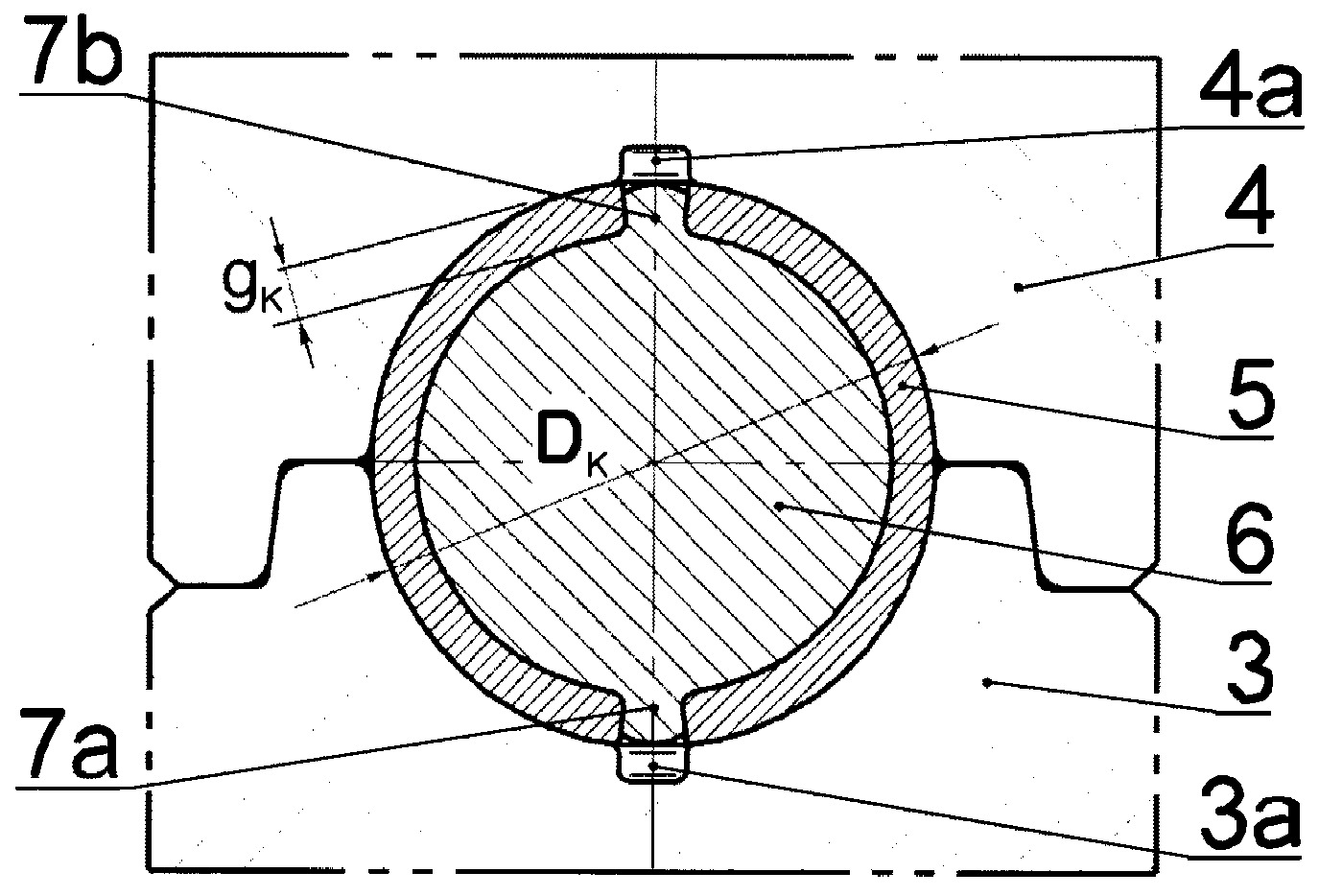

Narzędzie do kształtowania na zimno kuli drążonej, charakteryzuje się tym, że w centralnej części wykroju roboczego matrycy dolnej (3) oraz wykroju roboczego matrycy górnej (4) znajduje się wycięcie (3a, 4a), a pomiędzy wykrojami roboczymi, znajduje się rdzeń plastyczny wykonany z materiału o mniejszym oporze plastycznego płynięcia od materiału wsadu. Sposób kształtowania na zimno kuli drążonej charakteryzuje się tym, że w środku wsadu w kształcie rury o średnicy zewnętrznej mniejszej od średnicy (DK) kuli drążonej (5) oraz o grubości ścianki mniejszej lub równej grubości ścianki (gK) kuli drążonej (5) oraz wysokości mniejszej od średnicy (DK) kuli drążonej (5), umieszcza się rdzeń plastyczny w kształcie rury, którego średnica zewnętrzna jest równa średnicy wewnętrznej wsadu, o wysokości mniejszej lub równej wysokości wsadu oraz o średnicy wewnętrznej. Następnie wsad wraz z rdzeniem plastycznym umieszcza się w wykroju roboczym matrycy dolnej (3). Kolejno matrycę górną (4) wprawia się w ruch postępowy z prędkością v stałą, w kierunku matrycy dolnej (3) i odkształca się wsad. Następnie rozsuwa się matryce (3, 4) oraz wyjmuje się kulę drążoną (5) z wykrojów roboczych wraz z rdzeniem odkształconym (6). W dalszej operacji nagrzewa się rdzeń odkształcony (6) do temperatury topnienia i usuwa się go z przestrzeni wewnątrz kuli drążonej (5) przez otwory (7a, 7b).
