Uchwyt do belek ze wstępnym napięciem osiowym o warunkach brzegowych typu obustronne zamurowanie do montażu na wzbudniku elektromechanicznym

Abstract

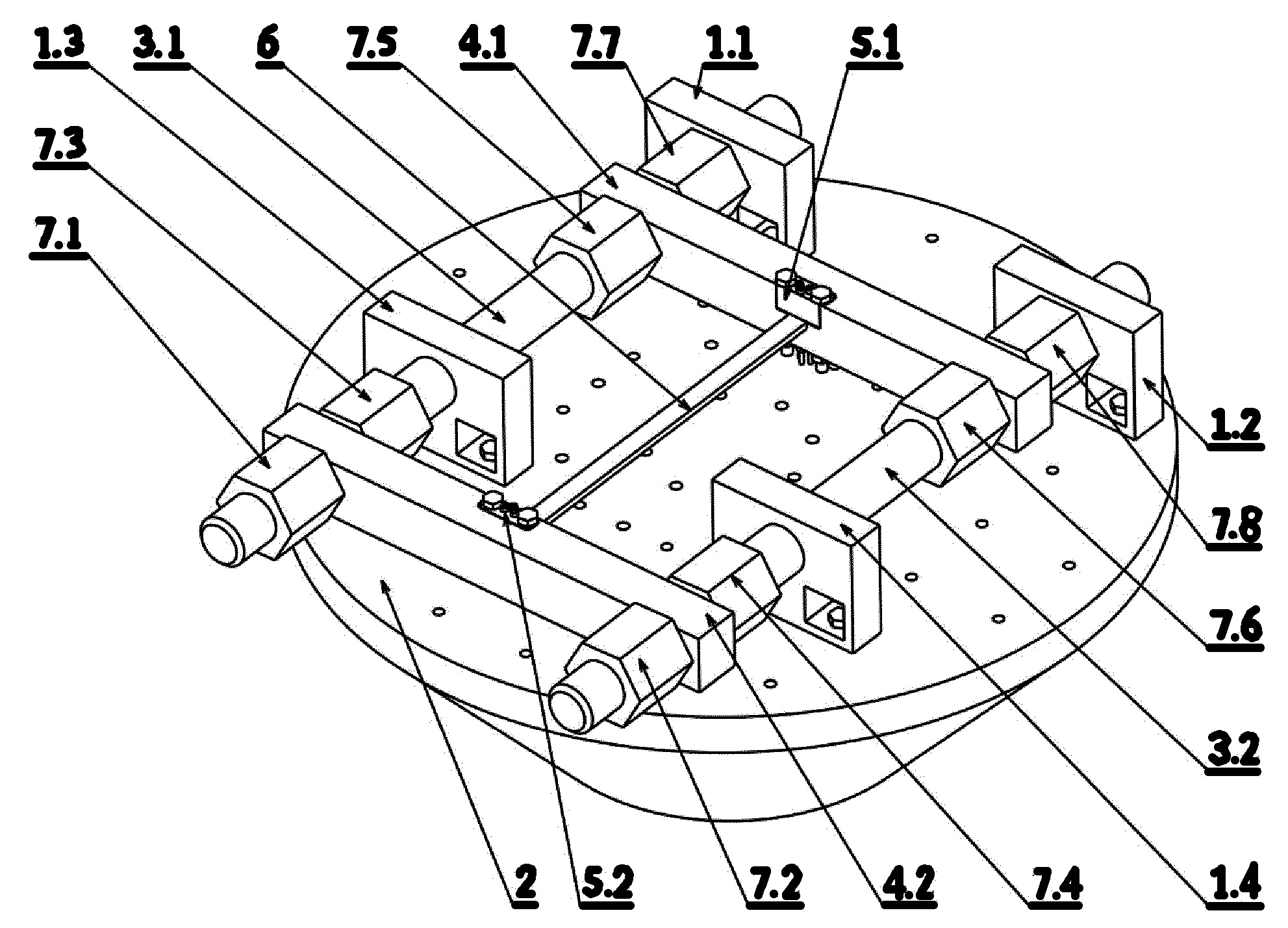

Przedmiotem zgłoszenia jest uchwyt do belek ze wstępnym napięciem osiowym o warunkach brzegowych typu obustronne zamurowanie do montażu na wzbudniku elektromechanicznym, posiadający uchwyty, belki, śruby konstrukcyjne i nakrętki. Charakteryzuje się on tym, że składa się z dwóch par uchwytów (1.1, 1.2, 1.3, 1.4) mocowanych podstawami rozłącznie do głowicy stołu wzbudnika elektromechanicznego (2). Uchwyty (1.1, 1.2, 1.3, 1.4) rozmieszczone są na wierzchołkach prostokąta. W każdej z bocznych ścian uchwytów (1.1, 1.2, 1.3, 1.4) znajduje się gwintowany przelotowy otwór o osi ułożonej równolegle do powierzchni głowicy stołu wzbudnika elektromechanicznego (2). Para otworów w pierwszym uchwycie (1.1) i trzecim uchwycie (1.3) jest ułożona współosiowo i równolegle do ułożonej współosiowo pary otworów w drugim uchwycie (1.2) i czwartym uchwycie (1.4) tudzież w parze otworów w pierwszym uchwycie (1.1) i trzecim uchwycie (1.3) zamocowana jest połączeniem gwintowym pierwsza śruba konstrukcyjna (3.1). W parze otworów w drugim uchwycie (1.2) i czwartym uchwycie (1.4) zamocowana jest połączeniem gwintowym druga śruba konstrukcyjna (3.2). Pomiędzy śrubami konstrukcyjnymi (3.1, 3.2) zamocowane są dwie belki (4.1, 4.2), pomiędzy którymi mocowana jest za pomocą połączeń zaciskowych (5.1, 5.2) badana belka (6). Połączenia zaciskowe (5.1, 5.2) składają się z elementu dociskowego, który przytwierdzony jest do belki (4.1, 4.2) za pomocą kompletów śrub i nakrętek zaciskowych tudzież belki (4.1, 4.2) osadzone są na śrubach konstrukcyjnych (3.1, 3.2) za pomocą nakrętek (7.1, 7.2, 7.3, 7.4, 7.5, 7.6, 7.7, 7.8). Opcjonalnie w elemencie dociskowym znajdują się dodatkowe przelotowe otwory, w które wkręcane są komplety śrub i nakrętek ustalających, znajdujących się w otworach w badanej belce.
