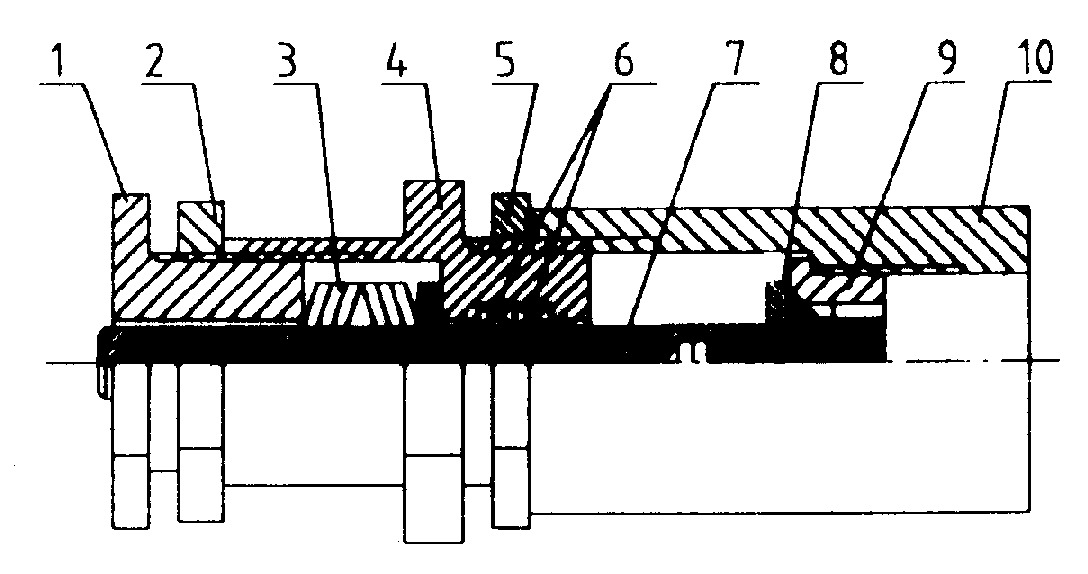

Głowica do zaworów homogenizujących, zwłaszcza ceramicznych składa się z trzpienia (7) połączonego na stałe z grzybkiem zaworu (8) oraz gniazda zaworu (9). W korpus (10) wkręcone jest gniazdo zaworu (9) współpracujące z grzybkiem zaworu (8) połączonym na stałe z trzpieniem (7), który ma kołnierz dotykający do wewnętrznej powierzchni elementu regulacyjnego (4), który wkręcony jest w korpus (10) i zabezpieczający przed wykręceniem przez element zabezpieczający (5). Pomiędzy elementem regulacyjnym (4) i trzpieniem (7) znajdują się pierścienie uszczelniające (6). Z drugiej strony występu kołnierzowego trzpienia (7) znajduje się element sprężysty (3), którego napięcie regulowane jest poprzez element regulacyjny (1) wkręcony w element regulacyjny (4) i zabezpieczony przed wykręceniem przez element ustalający (2).
Additional information
Application date
1999-02-17
WUP publication date
2005-03-31
Exclusive right number
Pat.188608
Łukasik, K. (1999). Głowica do zaworów homogenizujących, zwłaszcza ceramicznych. https://hdl.handle.net/20.500.14629/17427
