Narzędzie klinowe do walcowania odkuwek

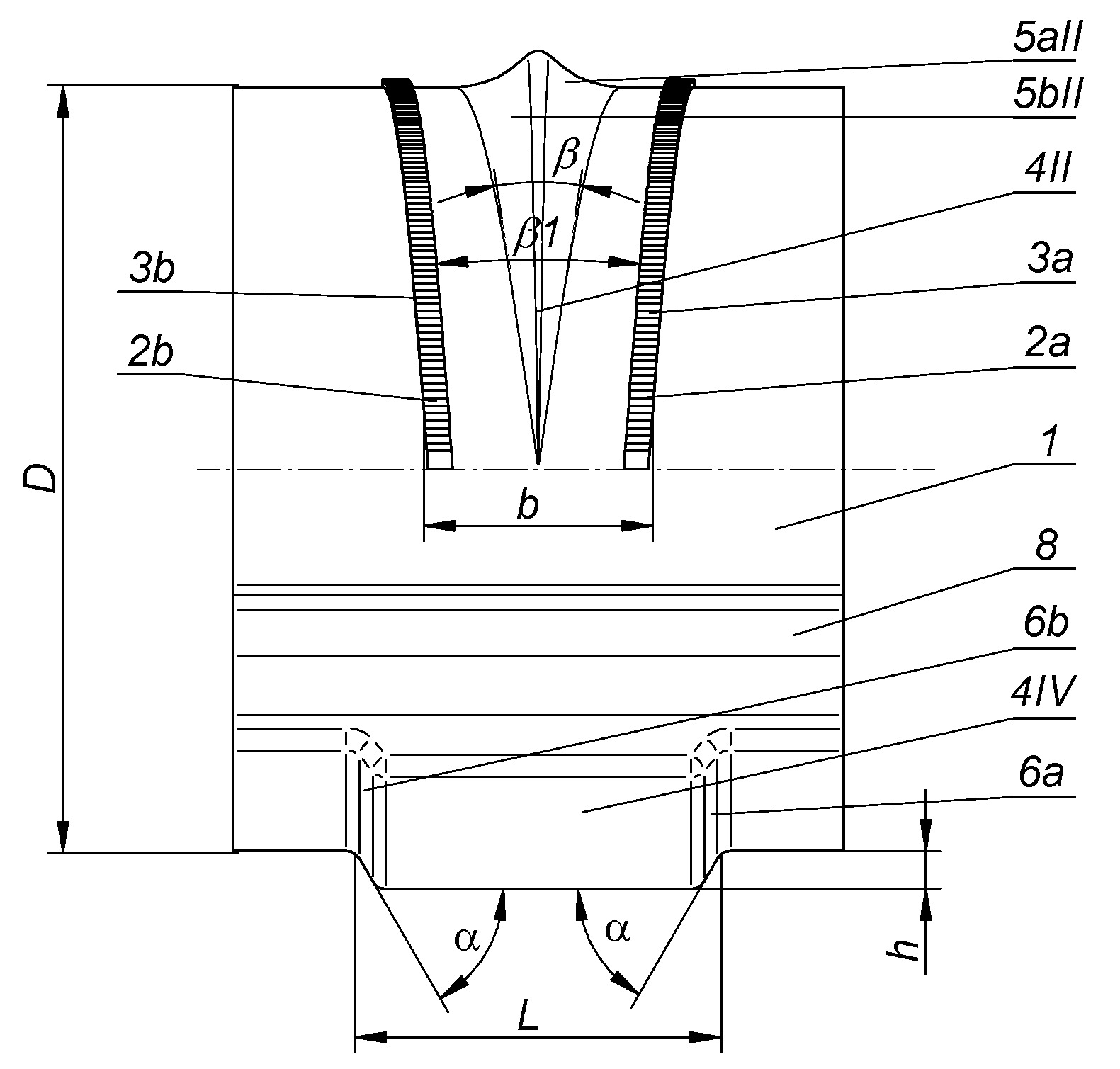

Narzędzie klinowe do walcowania odkuwek, posiadające kształt walca składa się ze strefy wprowadzania wsadu, strefy wcinania, w której znajduje się występ klinowy (4II), strefy kształtowania, w której znajduje się występ klinowy, strefy kalibrowania, w której znajduje się występ klinowy (4IV) oraz strefy usuwania odkuwki, charakteryzuje się tym, że strefa wprowadzania wsadu ma kształt powierzchni walcowej (1) o średnicy podstawowej walca (D), następnie za strefą wprowadzania wsadu znajduje się strefa wcinania, w której na powierzchni walcowej (1) znajdują się dwa symetrycznie rozmieszczone względem osi narzędzia występy prowadzące (2a) i (2b), na których powierzchniach górnych znajdują się nacięcia (3a) i (3b) w kształcie symetrycznie rozmieszczonych rowków, przy czym występy prowadzące (2a) i (2b) pochylone są pod kątem (β1) w kierunku części centralnej narzędzia, zaś wysokość występów prowadzących (2a) i (2b) jest mniejsza od wysokości (h) występu klinowego (4II), (4IV), natomiast głębokość nacięć (3a) i (3b), znajdujących się na powierzchniach występów prowadzących (2a) i (2b) jest mniejsza od wysokości występów prowadzących (2a) i (2b), a centralnie w strefie wcinania pomiędzy dwoma występami prowadzącymi (2a) i (2b) znajduje się występ klinowy (4II) w kształcie trójkąta równoramiennego nawiniętego na powierzchnię walcową (1), który jest pochylony pod kątem rozwarcia klina (β) większym od kąta (β1) pochylenia występów prowadzących (2a) i (2b), zaś powierzchnie boczne (5aII) i (5bII) występu klinowego (4II) są wklęsłe.
