Sposób i urządzenie do kalibrowania kul trzema walcami śrubowymi w układzie pionowym

Abstract

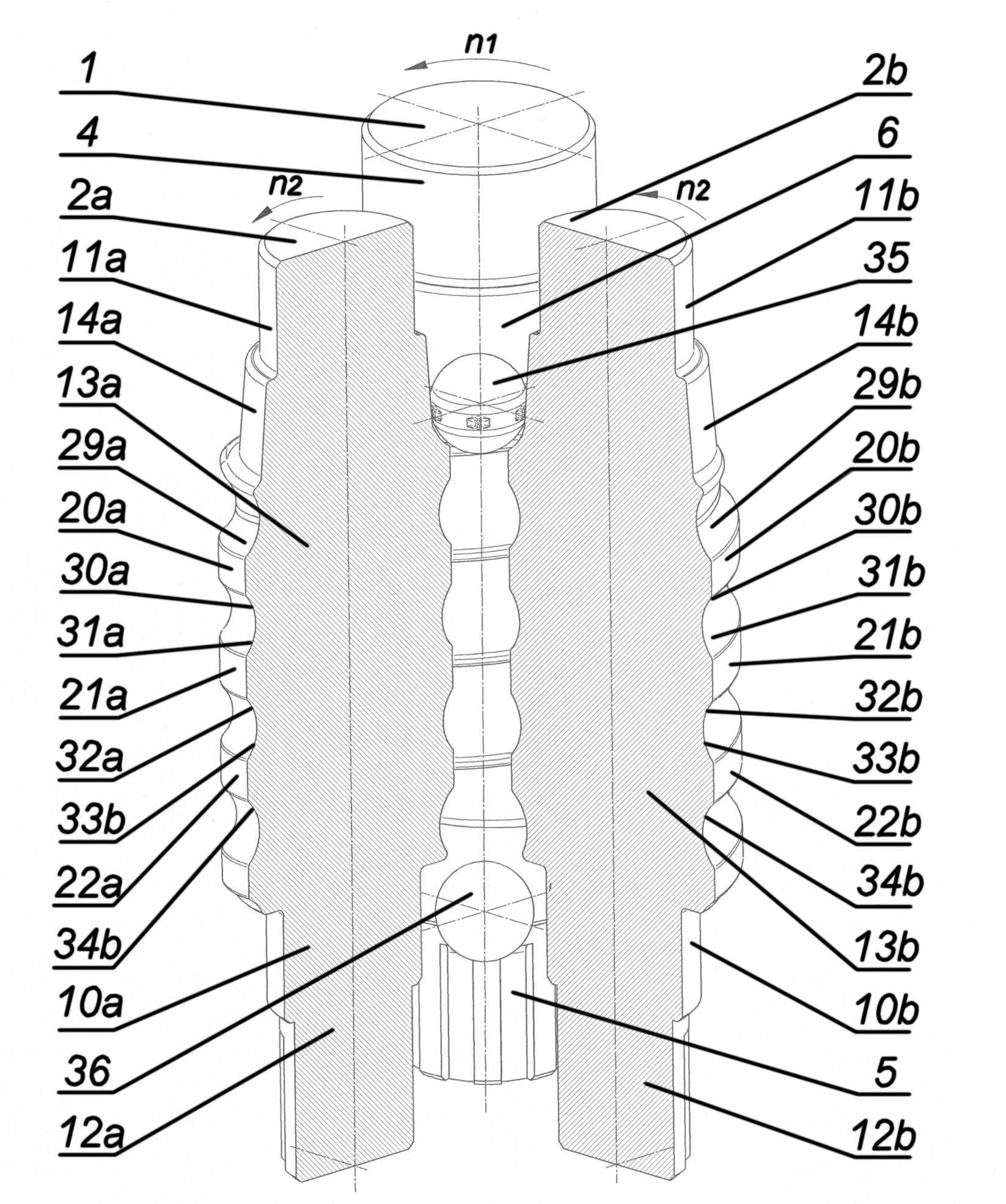

Sposób kalibrowania kul trzema walcami śrubowymi w układzie pionowym, zwłaszcza kul kutych z główek złomowanych szyn, charakteryzuje się tym, że półfabrykat (35) kuli umieszcza się w przestrzeni roboczej urządzenia, utworzonej przez walec (1) roboczy o większej średnicy Dw1 oraz dwa jednakowe walce (2a) i (2b) robocze o mniejszej średnicy Dw2 następnie wprowadza się walec (1) roboczy o większej średnicy w ruch obrotowy ze stałą prędkością n1 oraz jednocześnie wprawia się walce (2a) i (2b) robocze o mniejszej średnicy w ruch obrotowy ze stałą prędkością n2 w kierunku zgodnym z kierunkiem obrotów walca (1) roboczego, przy czym stosunek prędkości n2 obrotowych wałów (2a) i (2b) roboczych o mniejszej średnicy do prędkości n1 obrotowej walca (1) roboczego o większej średnicy równy jest stosunkowi średnicy Dw1 walca (1) roboczego o większej średnicy do średnicy Dw2 wałów (2a) i (2b) roboczych o mniejszej średnicy, następnie zgniata się na półfabrykat (35) kuli wklęsłymi powierzchniami (29a), (30a), (29b) i (30b) bocznymi śrubowych występów (20a) i (20b) i wprawia się półfabrykat (35) kuli w ruch obrotowy ze stałą prędkością n3 w kierunku przeciwnym do kierunku obrotów walców (1), (2a) roboczych, następnie przemieszcza się półfabrykat (36) kuli. Urządzenie do kalibrowania kul trzema walcami śrubowymi w układzie pionowym.
