Generator mieszaniny wodorotlenowej

Abstract

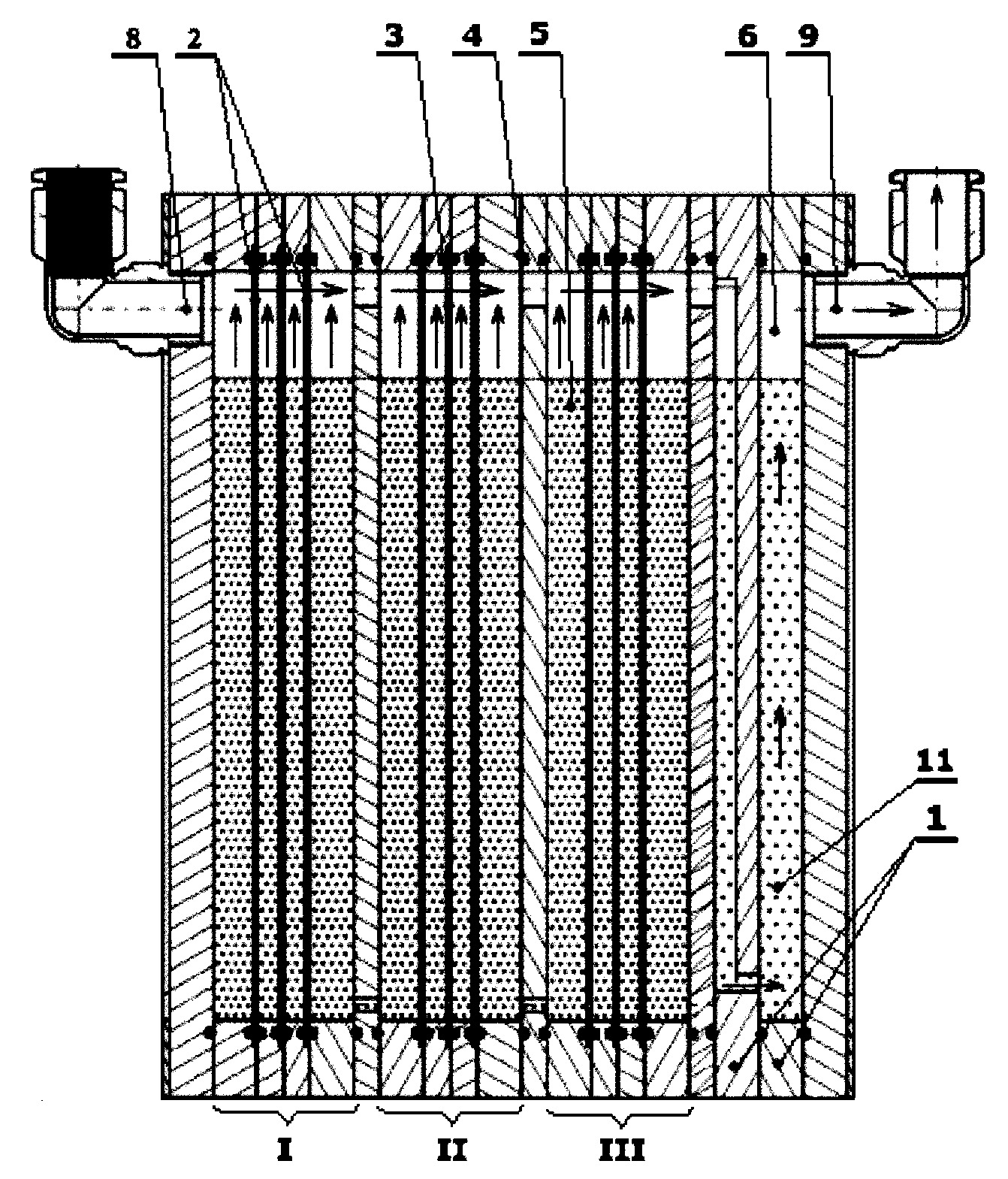

Generator mieszaniny wodorotlenowej ma kształt prostopadłościanu i posiada obudowę (1), składającą się z płyt, w których wykonane są otwory, przez które przepływa elektrolit (5) i generowany gaz. Obudowę (1) tworzą także płyty w postaci ramek, a w niej umieszczone są elektrody (2) wewnętrzne, elektrody (3) środkowe oraz złącza samozaciskowego. Generator składa się z jednakowych modułów (I, II, III), które połączone są ze sobą szeregowo i posiadają każdy po trzy elektrody, jedną elektrodę (3) środkową i dwie elektrody (2) zewnętrzne. Pomiędzy modułami znajduje się płyta, która posiada w części górnej owalny otwór, przez który odprowadzany jest generowany gaz, a w części dolnej otwór o niewielkiej średnicy, przez który przepływa elektrolit. Z jednej strony generatora znajduje się odpieniacz (6) elektrolitu, wypełniony wodą (11) demineralizowaną, który w górnej części połączony jest z generatorem mieszaniny, zaś z drugiej strony generatora znajduje się obudowa z otworem (8) wlewowym.
