Urządzenie do plazmowej aktywacji materiałów płynnych

Abstract

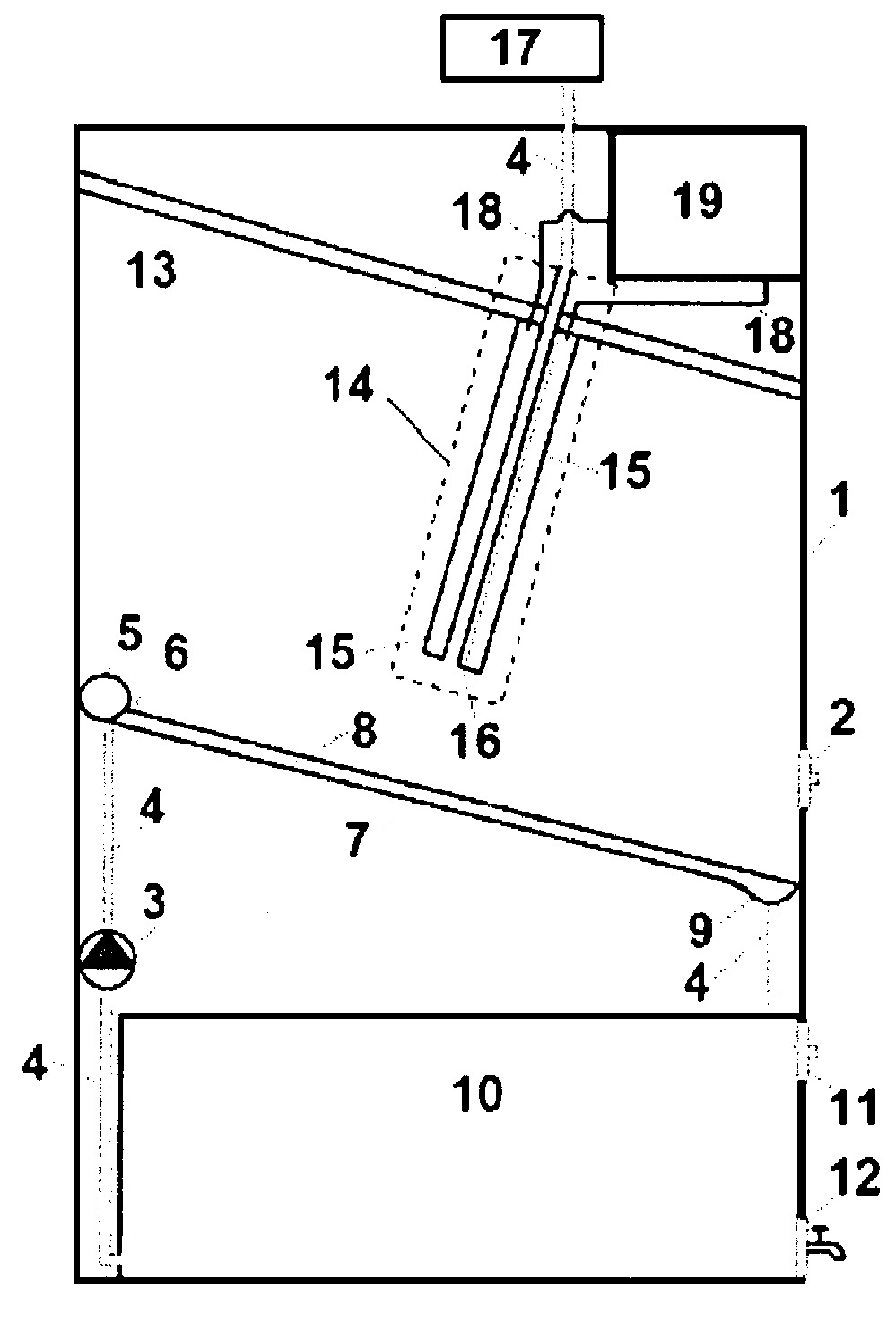

Przedmiotem zgłoszenia jest urządzenie do plazmowej aktywacji pod ciśnieniem atmosferycznym materiałów płynnych, zwłaszcza do zastosowań medycznych, biologicznych i rolniczych, posiadające linię kroplującą, zbiornik na ciecz z zaworem spustowym, pompę i dyszę plazmową w postaci dwu równolegle umieszczonych elektrod płaskich, z których co najmniej jedna pokryta jest materiałem dielektrycznym. Urządzenie to składa się z obudowy (1) z otworem wylotowym gazu procesowego (2), w której umieszczono pompę (3) płynu aktywowanego połączoną przewodem rurowym (4) z linią kroplującą (5), w której zamontowano kroplowniki (6) umieszczone nad płaską płytą odpływową (7) z krawędziami bocznymi i wyprofilowaną krawędzią dolną (9). Krawędź dolna (9) połączona jest z przewodem rurowym (4), który połączony jest ze zbiornikiem płynu aktywowanego (10), w którego górnej części zamontowany jest otwór wlotowy cieczy (11) a w dolnej części zamontowany jest zawór spustowy (12). W górnej części obudowy (1) zamocowana jest płyta montażowa (13), do której prostopadle do płyty odpływowej (7) zamocowana jest co najmniej jedna dysza plazmowa z zamontowanymi równolegle ustawionymi elektrodami płaskimi, z których co najmniej jedna pokryta jest materiałem dielektrycznym.
