Ogniwo gąsienicy zwłaszcza do pojazdów lekkich

Alternative title
Track link especially for light vehicles
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2022
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.443114
Abstract PL

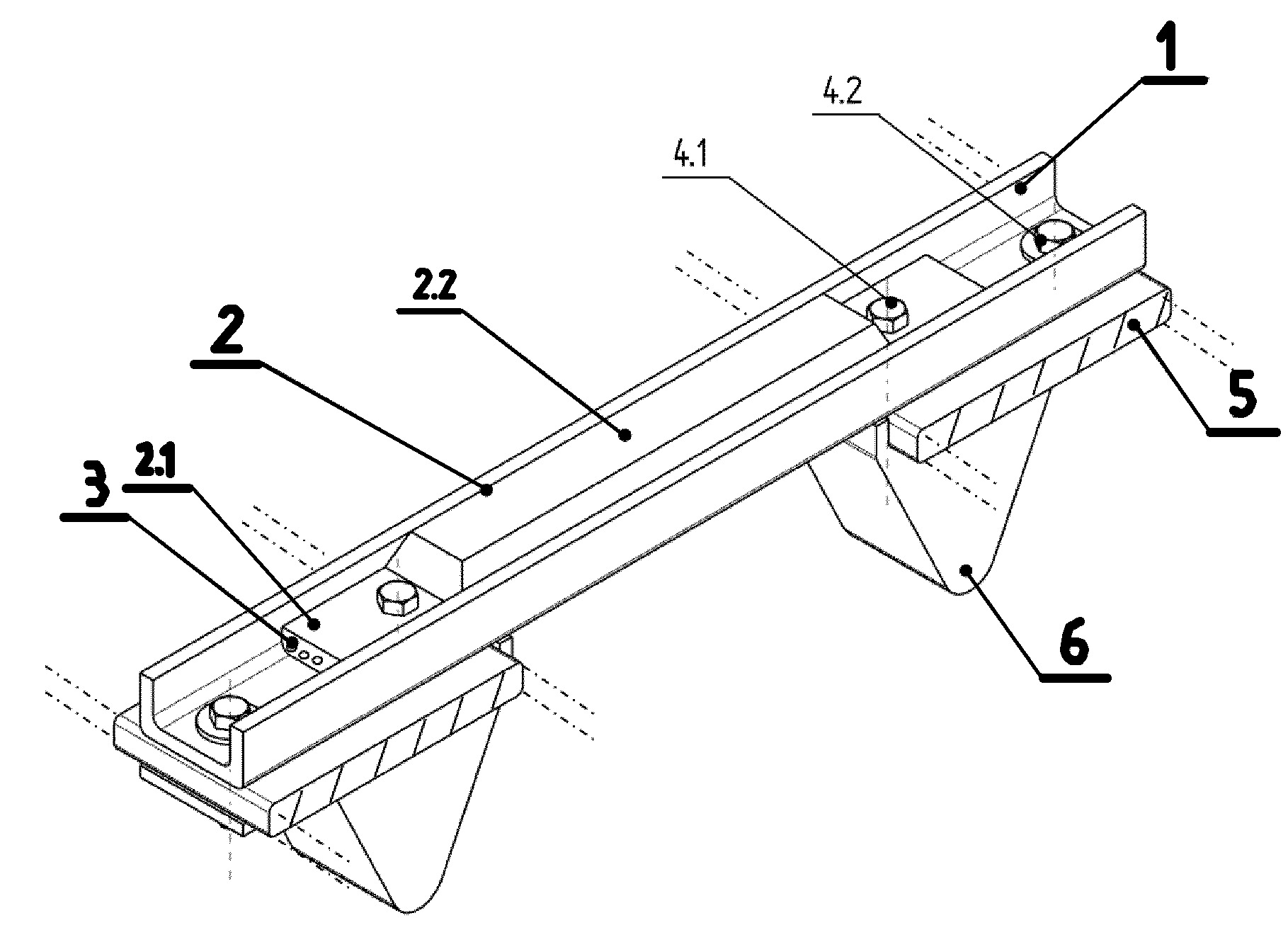

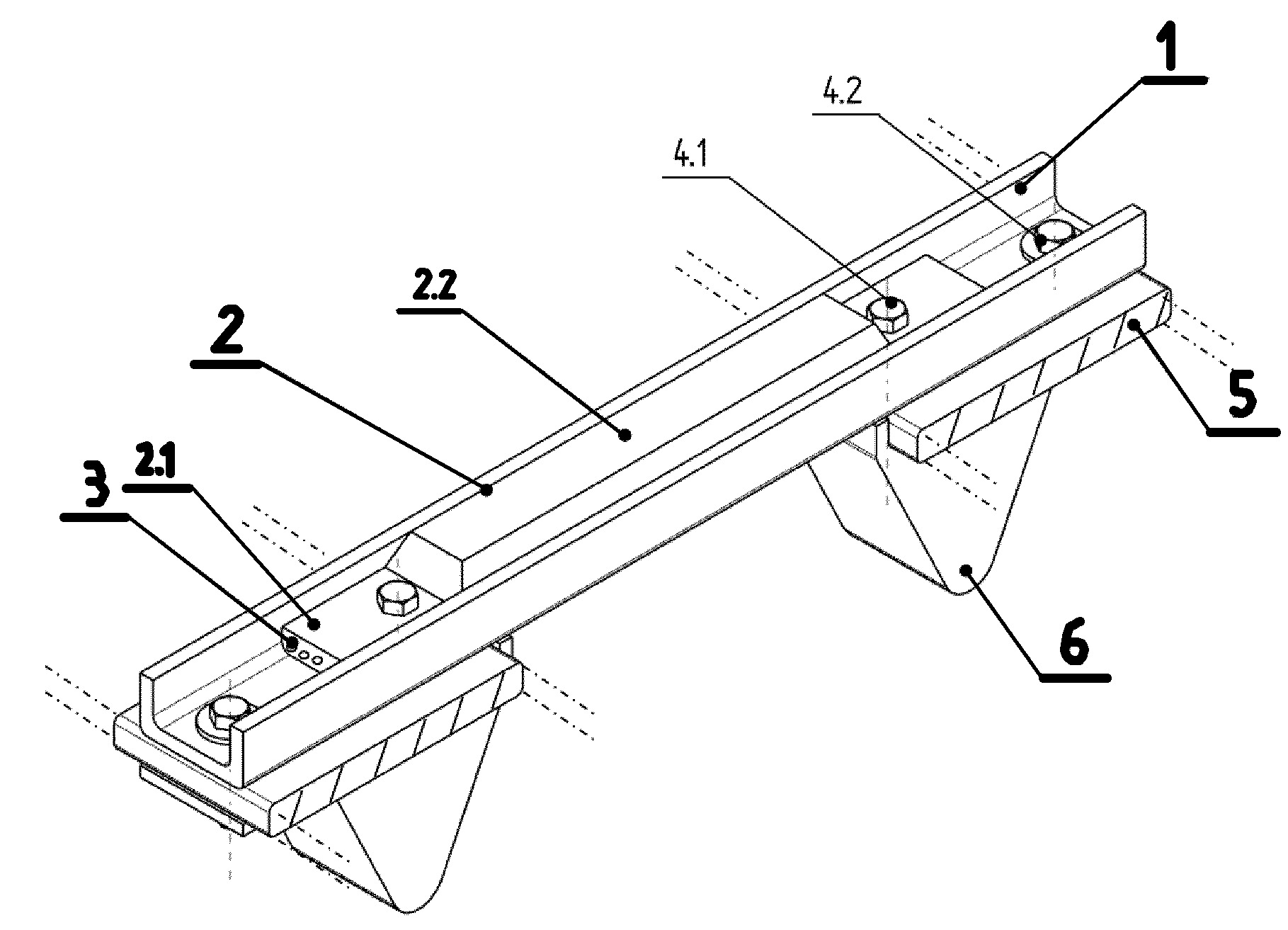

Przedmiotem zgłoszenia jest ogniwo gąsienicy posiadające listwę główną (1) ze ścianami bocznymi i z zamocowaną do jej górnej powierzchni, pomiędzy ścianami bocznymi wkładką (2). Charakteryzuje się ono tym, że listwa główna (1) wykonana jest z kompozytu polimerowego na osnowie żywicy epoksydowej wzmacnianego włóknami szklanymi splecionymi w tkaninę o splocie krzyżowym i jest połączona z wkładką (2), która posiada dwa stopnie (2.1, 2.2) wzdłużne, z których pierwszy stopień (2.1) styka się z górną powierzchnią listwy głównej (1). Drugi stopień (2.2) wkładki znajduje się na górnej powierzchni pierwszego stopnia (2.1) wkładki (2) i posiada w przekroju poprzecznym kształt trapezu, którego ściany są nachylone do wewnątrz pod kątem α wynoszącym od 60° do 80° w stosunku do podstawy. Wkładka (2) posiada na swojej długości wzmocnienie w postaci pasów włókien węglowych (3) znajdujących się wewnątrz wkładki i zawulkanizowanych w niej. Do dolnej powierzchni listwy (1) zamocowane są z wykorzystaniem śrub i taśm łączących (5) grzebienie ustalające (6), posiadające pomiędzy swoimi ścianami zamkniętą komorę, korzystnie próżniową.
Date of filing with the Polish Patent Office or with the competent office abroad
2022-12-12
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-01-29
Exclusive right number
Pat.244485
Statistics
1Views
25Downloads
Gardyński, L., & Majerski, K. (2022). Ogniwo gąsienicy zwłaszcza do pojazdów lekkich. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17486
