Obrotowa dwukierunkowa głowica szczotkująca walcowo czołowa

Abstract

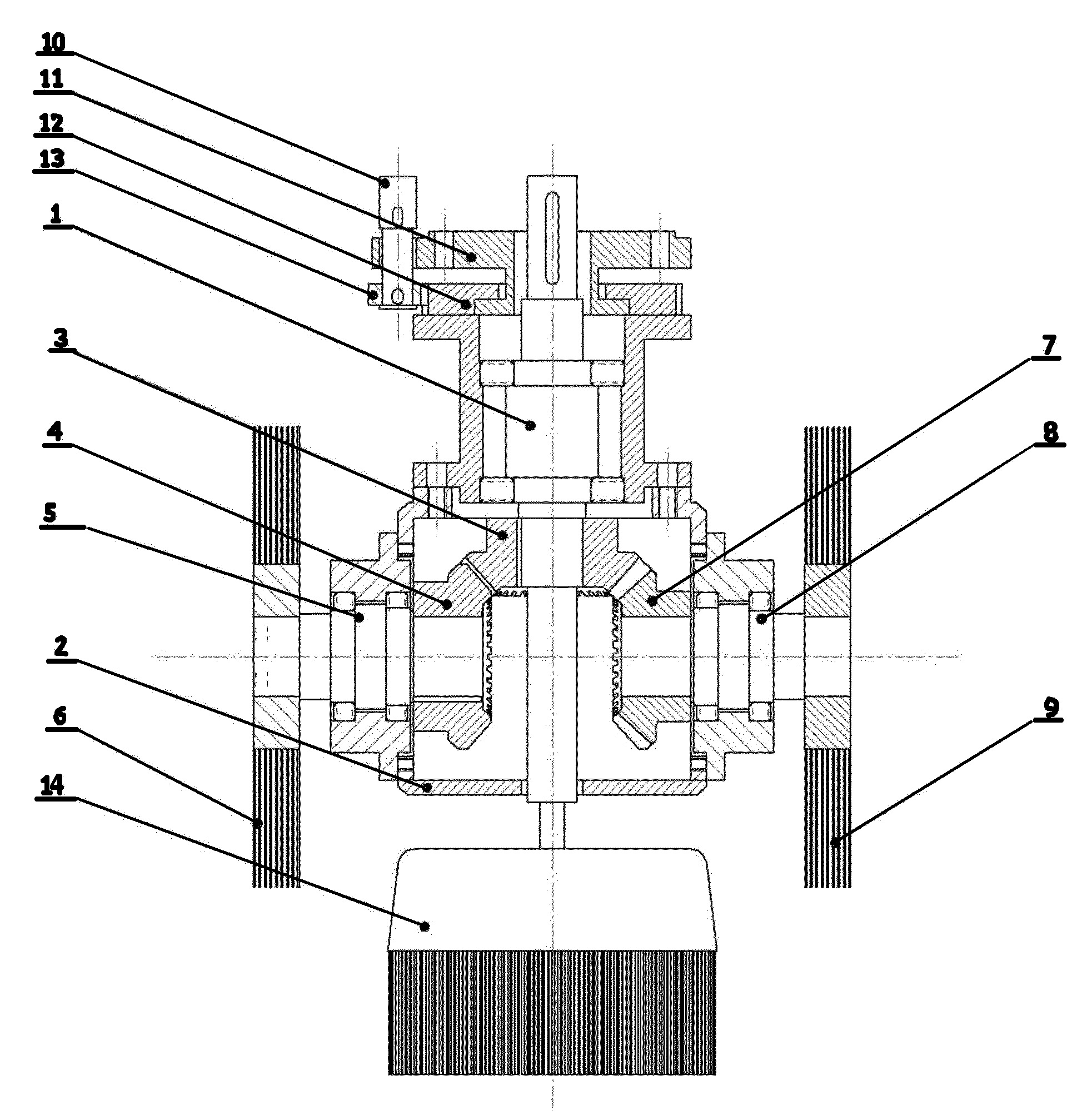

Przedmiotem zgłoszenia jest obrotowa dwukierunkowa głowica szczotkująca posiadająca wał napędowy, obudowę i szczotkę. Charakteryzuje się ona tym, że na końcu wału napędzającego (1) ułożyskowanego w obudowie (2) osadzone jest pierwsze stożkowe koło (3), które sprzężone jest z drugim stożkowym kołem (4), osadzonym na pierwszym wale napędzanym (5) ułożyskowanej w obudowie (2) pod kątem prostym do wału napędzającego (1) przy czym na końcu wału napędzającego (1) znajduje się szczotka czołowa (14). Na końcu pierwszym wału napędzanego (5) znajdującym się poza obudową (2) zamocowana jest pierwsza szczotka (6) oraz pierwsze stożkowe koło (3) sprzężone jest z trzecim stożkowym kołem (7), osadzonym na drugim wale napędzanym (8) ułożyskowanej w obudowie (2) pod kątem prostym do wału napędzającego (1). Na końcu drugim wału napędzanego (8) znajdującym się poza obudową (2) zamocowana jest druga szczotka (9) tudzież do obudowy (2) w osi wału napędowego (1) zamocowany jest kołnierz mocujący (11), na którym osadzone jest pierwsze koło zębate (12) zamocowane swoją czołową powierzchnią do obudowy (2) oraz pierwsze koło zębate (12) sprzężone jest z drugim kołem zębatym (13), osadzonym na końcu wału napędowego głowicy (10), który ułożyskowany jest w kołnierzu mocującym (11).
