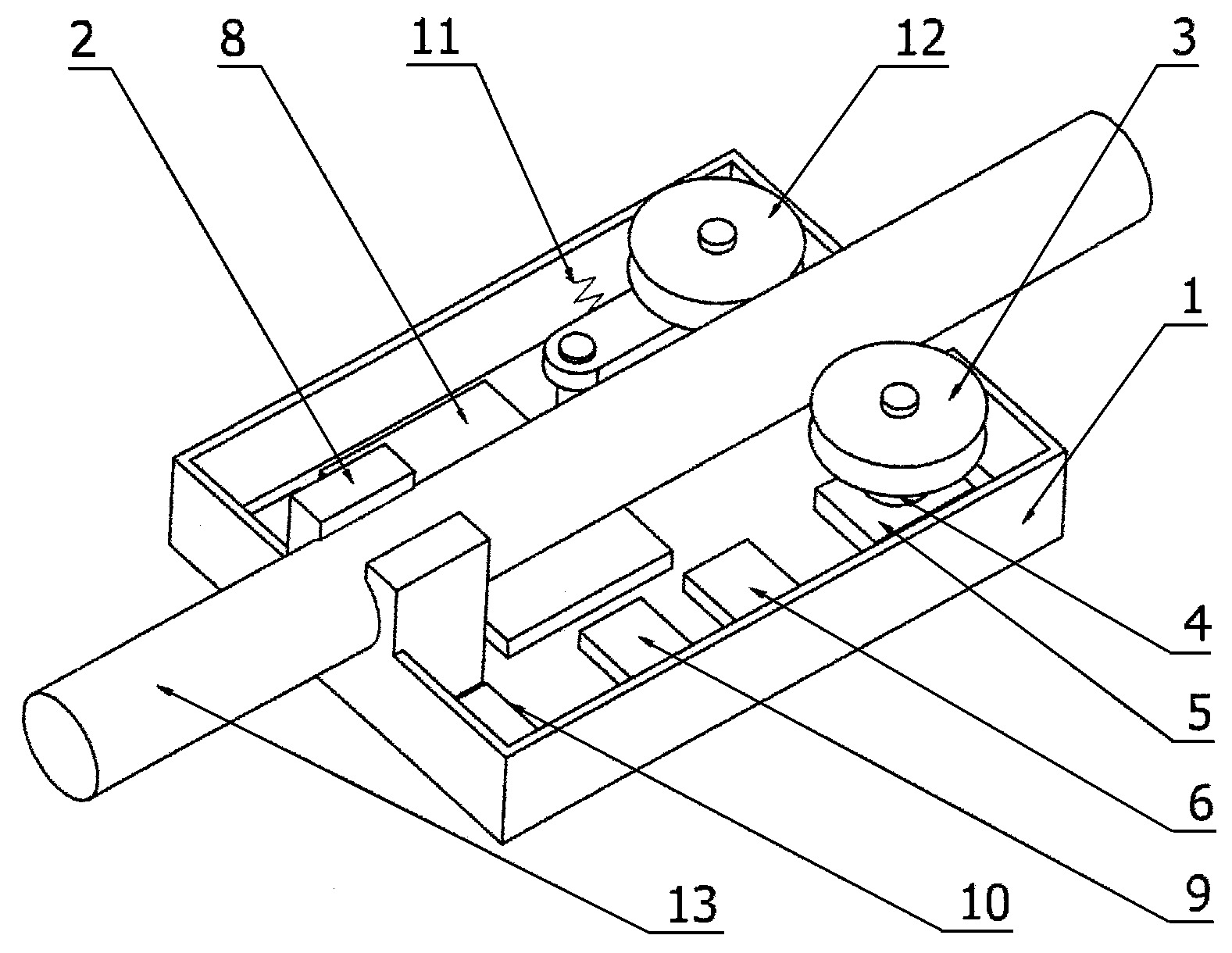

Urządzenie do pomiaru odkształceń sprężystych składa się z obudowy (1) z uchwytem (2), w której zamocowana jest obrotowa rolka pomiarowa (3), połączona współosiowo z magnesem (4), przy czym magnes (4) znajduje się w bliskiej odległości z układem scalonym do pomiaru obrotu pola magnetycznego (5), połączonym z programowalnym mikrokontrolerem z modułem bezprzewodowym (6), połączonym elektrycznie z elektronicznym układem zabezpieczająco - ładującym, baterią litowo - jonową (8), portem USB, czytnikiem karty pamięci (10), zaś do obudowy (1) równolegle do osi obrotu rolki pomiarowej (3) zamocowana jest za pomocą elementu sprężystego (11) rolka dociskowa (12), przy czym pomiędzy rolką pomiarową (3) a rolką dociskową (12) znajduje się badana próbka (13), zamocowana w uchwycie (2).
Additional information
Application date
2017-07-24
WUP publication date
2020-11-16
Exclusive right number
Pat.235967
Łygas, K., & Paszko, M. (2017). Urządzenie do pomiaru odkształceń sprężystych. https://hdl.handle.net/20.500.14629/17375
