Sposób plastycznego kształtowania wyrobów typu kula metodą walcowania poprzecznego dwoma dyskami płaskimi w układzie pojedynczym

Abstract

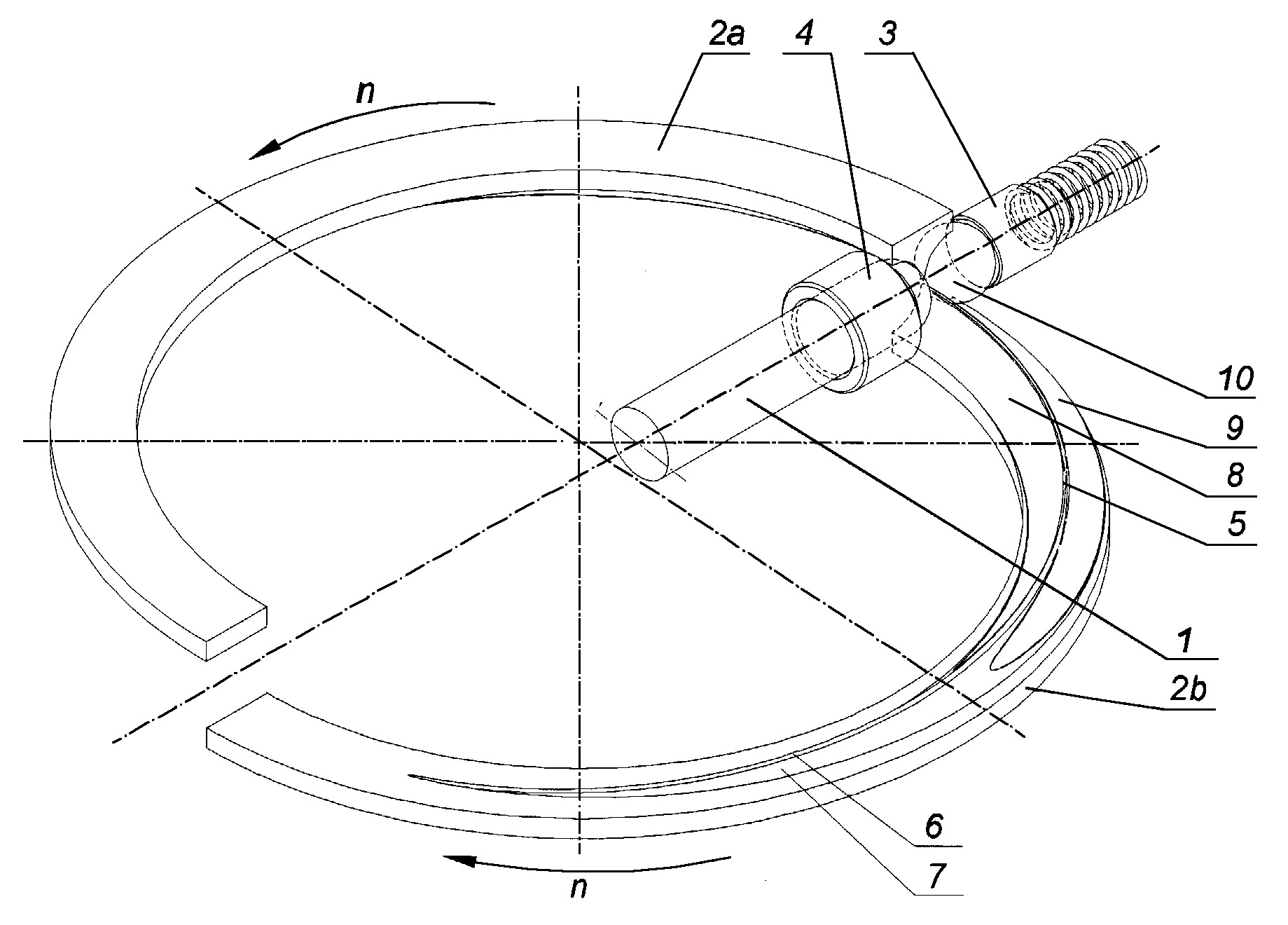

Sposób plastycznego kształtowania wyrobów typu kula metodą walcowania poprzecznego dwoma dyskami płaskimi w układzie pojedynczym charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka pręta o średnicy mniejszej od średnicy kształtowanej kuli (10), przesuwa się w tulei (4) prowadzącej z odpowiednią z prędkością do zderzaka (5) sprężystego o sferycznej powierzchni wewnętrznej między dwa jednakowe dyski (2a, 2b) o osiach prostopadłych do osi półfabrykatu (1), które na powierzchni posiadają występy (5) pierścieniowe, rozdzielające powierzchnie (8, 9) robocze o wklęsłym kształcie, odpowiadającym zarysowi połowy walcowanej kuli (10), przy czym w strefie roboczej - wcinania występy (5) posiadają kształt klinów o pochyłych powierzchniach (6, 7) bocznych, następnie dyski (2a, 2b) wprawia się w ruch obrotowy w przeciwnym kierunku i z taką samą prędkością (n) względem ich osi pionowej, a w wyniku ruchu obrotowego dysków (2a, 2b) wgłębia się klinowe powierzchnie boczne (6, 7) występów (5) pierścieniowych w półfabrykat (1) i wprawia się półfabrykat (1) w ruch obrotowy, po czym w wyniku oddziaływania powierzchni (8, 9) roboczych, umieszczonych na dyskach (2a, 2b) za strefą wcinania, kształtuje się dwie powierzchnie sferyczne od strony półfabrykatu (1) oraz od strony kuli (10), zaś w skutek oddziaływania występów (5) pierścieniowych redukuje się średnicę półfabrykatu (1), a następnie odcina się od półfabrykatu (1) objętość materiału równą objętości kształtowanej kuli (10).
