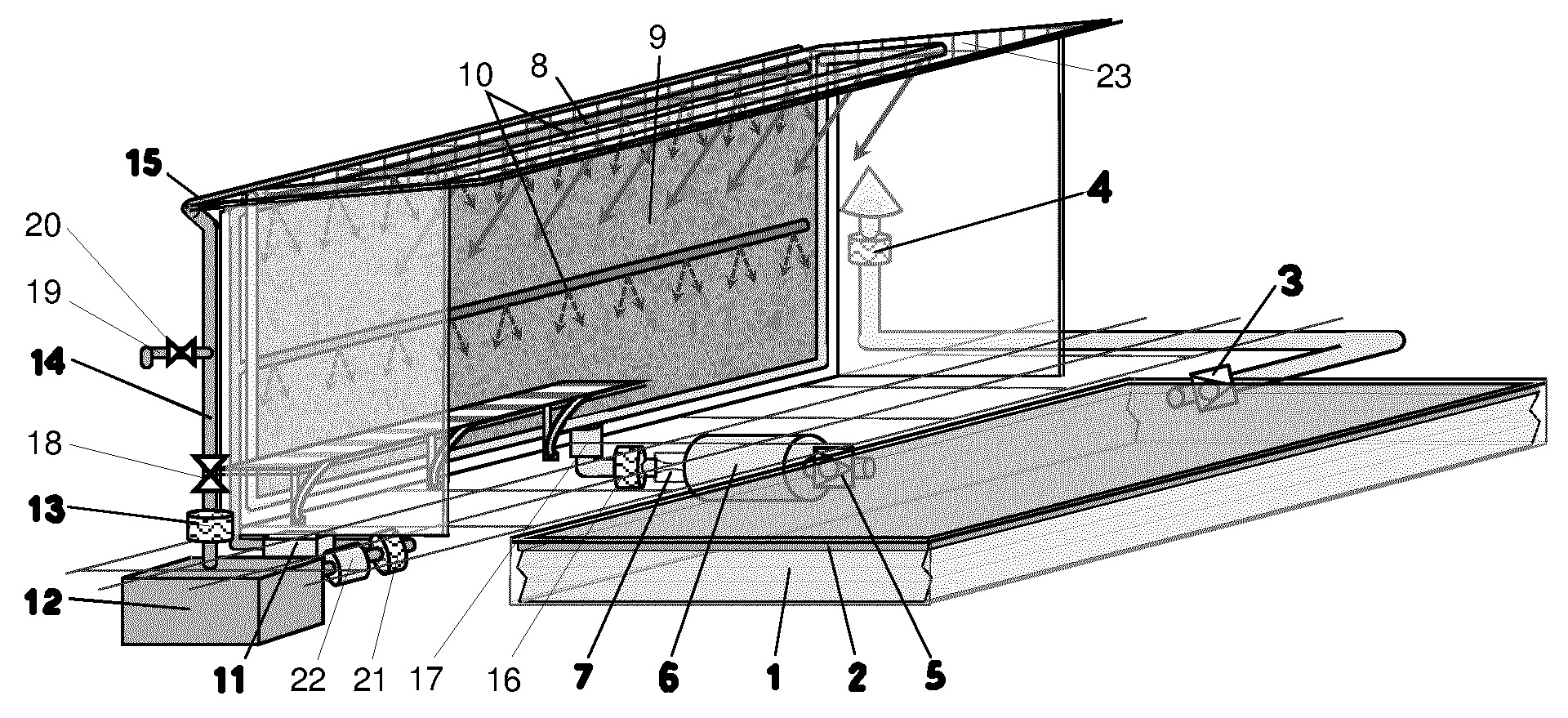

Przedmiotem wynalazku jest ekologiczny przystanek komunikacyjny z wiatą posiadającą ściany i zadaszenie, zlokalizowany w zatoce przystankowej. Charakteryzuje się on tym, że w obrębie zatoki, w miejscu zatrzymywania się pojazdów, jest zagłębiona komora, w której umieszczona jest poduszka pneumatyczna (1) posiadająca wlot i wylot powietrza, na której ułożona jest płyta najazdowa (2). Na wlocie powietrza do poduszki pneumatycznej (1) znajduje się pierwszy zawór zwrotny (3) i pierwszy filtr powietrza (4). Na wylocie powietrza z poduszki pneumatycznej (1) znajduje się drugi zawór zwrotny (5) i zbiornik sprężonego powietrza (6) z zaworem redukcyjnym (7) połączony z układem dysz (8) zamontowanych nad zieloną ścianą (9) będącą ścianą wiaty. Na zielonej ścianie (9) znajdują się zraszacze (10), które połączone są poprzez pompę wody (11) ze zbiornikiem retencyjnym (12). Zbiornik retencyjny (12) połączony jest poprzez pierwszy filtr wody (13) i rurę spustową (14) z rynną (15) znajdującą się na krawędzi zadaszenia wiaty.
Additional information
Application date
2022-01-13
WUP publication date
2023-07-31
Exclusive right number
Pat.243317
Połednik, B. (2022). Wiata przystanku autobusowego. https://hdl.handle.net/20.500.14629/17727
