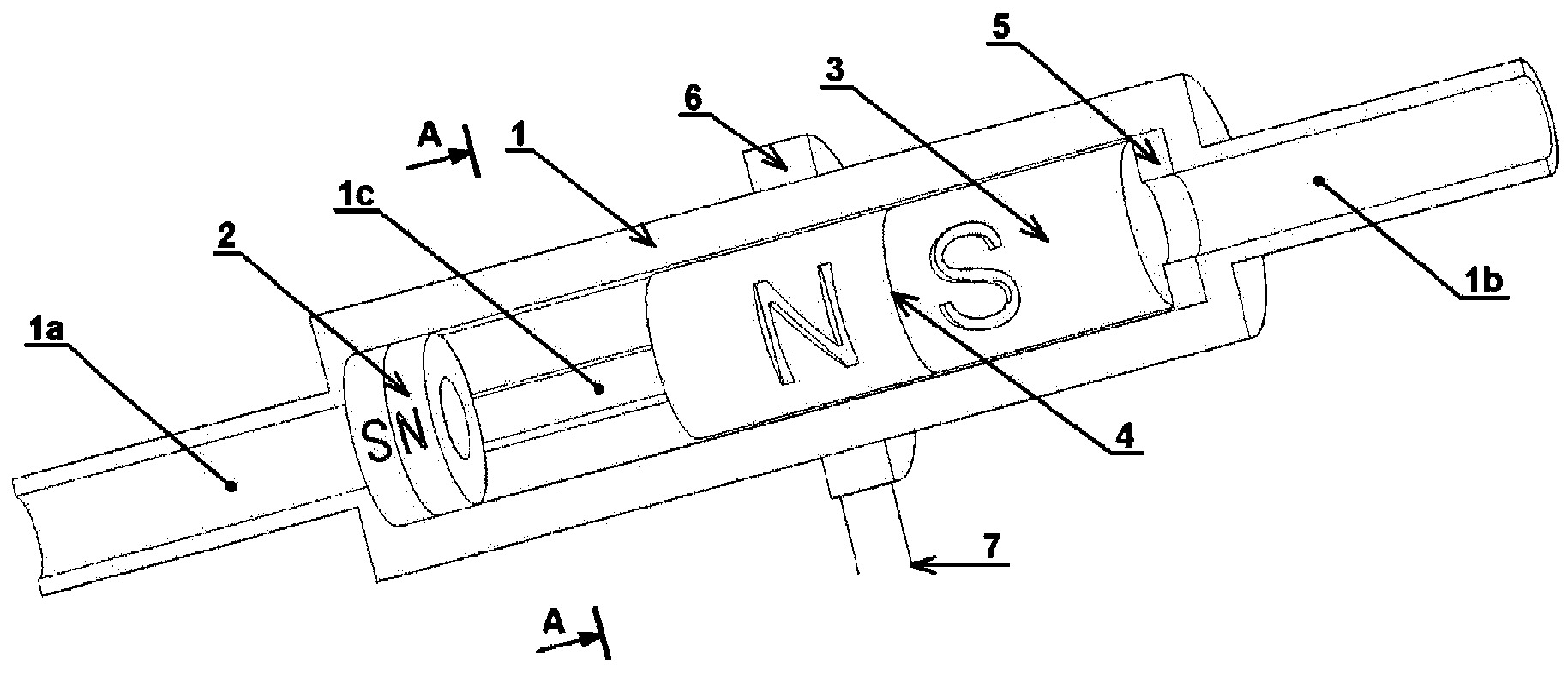

Przedmiotem zgłoszenia jest elektrozawór. Charakteryzuje się on tym, że składa się obudowy (1) w kształcie rury, posiadającej na jednym końcu wejście (1a), a na drugim końcu wyjście (1b), wewnątrz której umieszczony jest ruchomy magnes trwały (3), którego płaszczyzna wyznaczona przez linię międzybiegunową (4) jest prostopadła do osi obudowy (1). Magnes trwały (3) w położeniu ustalonym przylega biegunem do uszczelki (5), która opiera się o wewnętrzny koniec obudowy (1) od strony wyjścia (1b). Na zewnątrz obudowy (1) w sąsiedztwie magnesu trwałego (3) znajduje się nieruchome uzwojenie (6), ułożone po jednej stronie linii międzybiegunowej (4). Dodatkowo, na końcu obudowy (1) od strony wejścia (1a) znajduje się nieruchomy element odpychający (2).
Additional information
Application date
2018-07-09
WUP publication date
2019-03-29
Exclusive right number
Pat.231502
Filipek, P. (2018). Elektrozawór wzdłużny. https://hdl.handle.net/20.500.14629/17626
