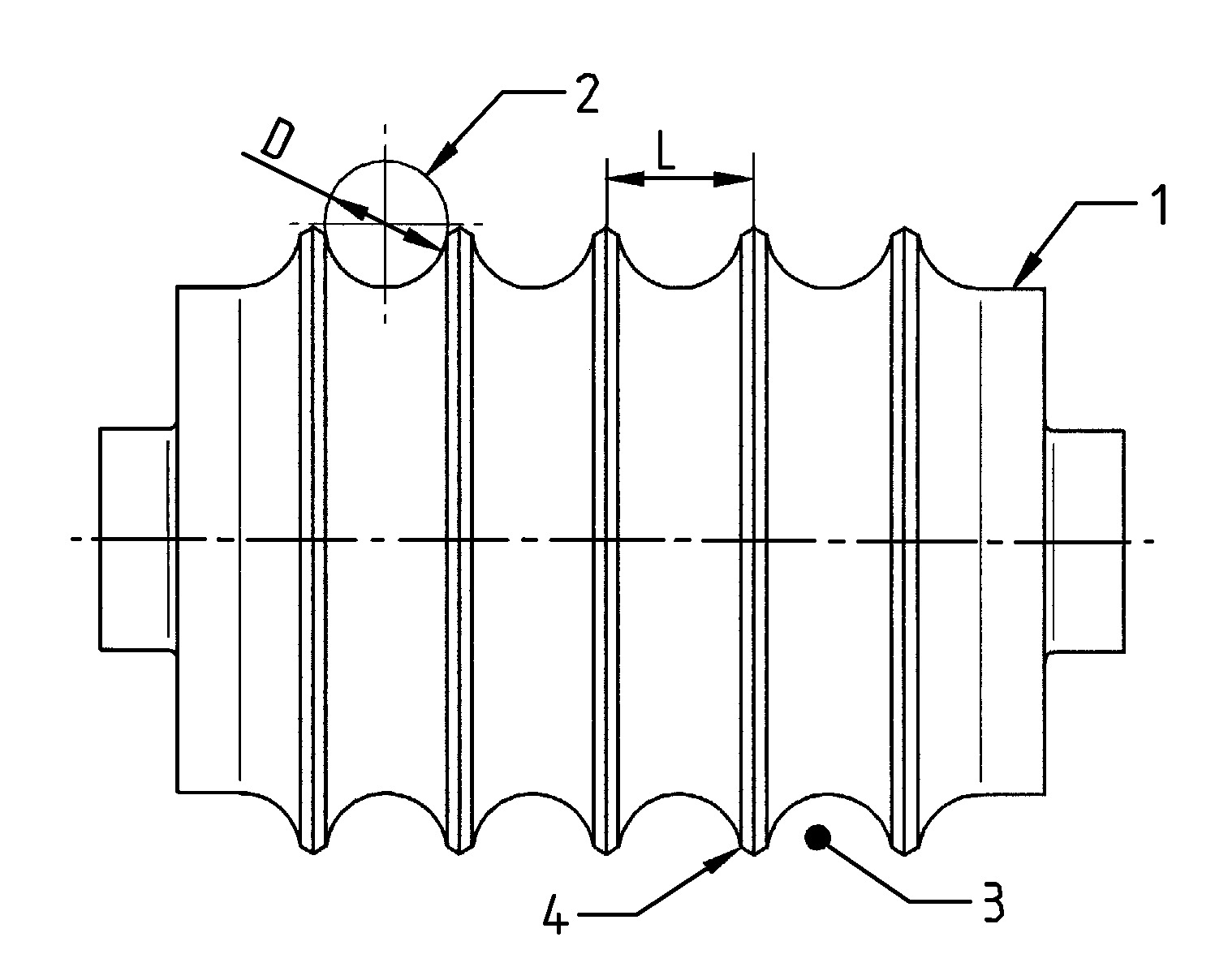

Narzędzie do walcowania poprzecznego wyrobów typu kula, charakteryzuje się tym, że posiada kształt walca (1), na obwodzie którego, równolegle do siebie, w odległości (L) większej od średnicy (D) kształtowanej kuli (2), wykonane są bruzdy (3) pierścieniowe o zarysie walcowanej kuli (2), przy czym występy (4) rozdzielające bruzdy (1) pierścieniowe mają zakończenie utworzone przez powierzchnie stożkowe o tworzącej prostej, przecinające się pod kątem (α). Występy (4) rozdzielające bruzdy (3) pierścieniowe mają zakończenie utworzone przez powierzchnie stożkowe o tworzącej wklęsłej. Występy (4) rozdzielające bruzdy (3) pierścieniowe mają zakończenie utworzone przez powierzchnie stożkowe o tworzącej wypukłej. Występy (4) rozdzielające bruzdy (3) pierścieniowe mają zakończenie zaokrąglone promieniem R.
Additional information
Application date
2011-05-11
WUP publication date
2015-03-31
Exclusive right number
Pat.219073
Pater, Z. (2011). Narzędzie do walcowania poprzecznego wyrobów typu kula. https://hdl.handle.net/20.500.14629/17150
