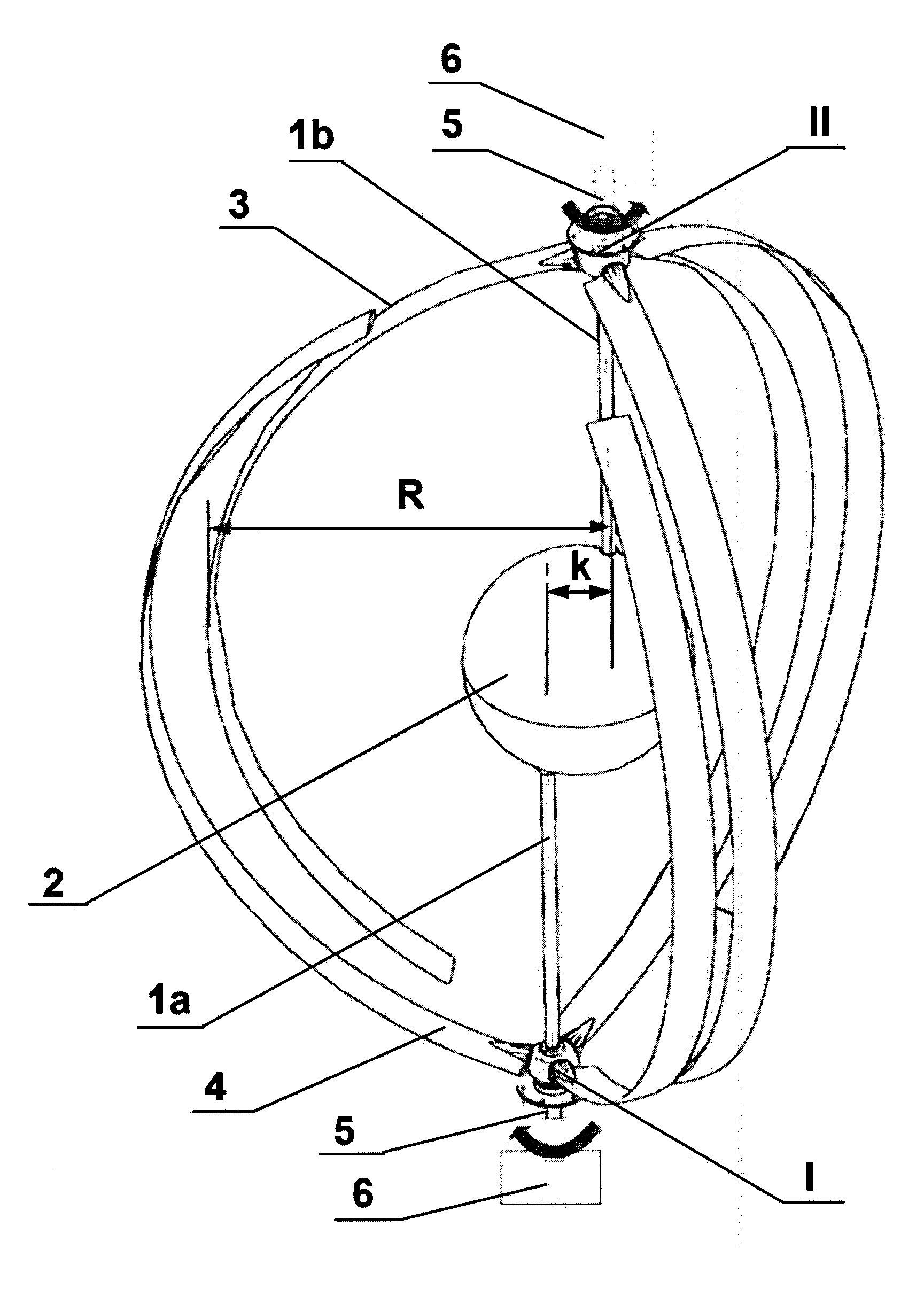

Zespół wirników turbiny wiatrowej składający się z wirników o pionowej osi obrotu zwierających łopaty, przekładnie i osie mocujące składa się z dwóch jednakowych wirników pracujących przeciwbieżnie - wirnika (I) dolnego zamocowanego na osi (1a) dolnej i posiadającego od dwóch do pięciu jednakowych łopat (4) o zarysie łuku, rozmieszczonych o jednakowy kąt względem siebie, skierowane ku górze oraz wirnika (II) górnego zamocowanego na osi (1b) górnej, posiadającego od dwóch do pięciu jednakowych łopat (3) o zarysie łuku, rozmieszczonych o jednakowy kąt względem siebie, skierowanych ku dołowi, oś (1a) dolna i oś (1b) górna przesunięte są względem siebie o odległość (k), nie większą niż 1/2 z promienia obrotu pojedynczego wirnika i sprzężone za pomocą przekładni (2), korzystnie przekładni magnetycznej, w układzie uniemożliwiającym wystąpienie kolizji łopat wirnika dolnego z łopatami wirnika górnego w trakcie obrotu, zaś oś (1a) dolna wirnika (I) lub oś (1b) górna wirnika (II) sprzężona jest z osią (5) generatora (6).
Additional information
Application date
2013-07-02
WUP publication date
2016-07-29
Exclusive right number
Pat.222162
Kuśmierz, L., & Skiba, K. (2013). Zespół wirników turbiny wiatrowej. https://hdl.handle.net/20.500.14629/16855
