Urządzenie do oznaczania odkształceń i modułu sztywności mieszanek mineralno-bitumicznych

Abstract

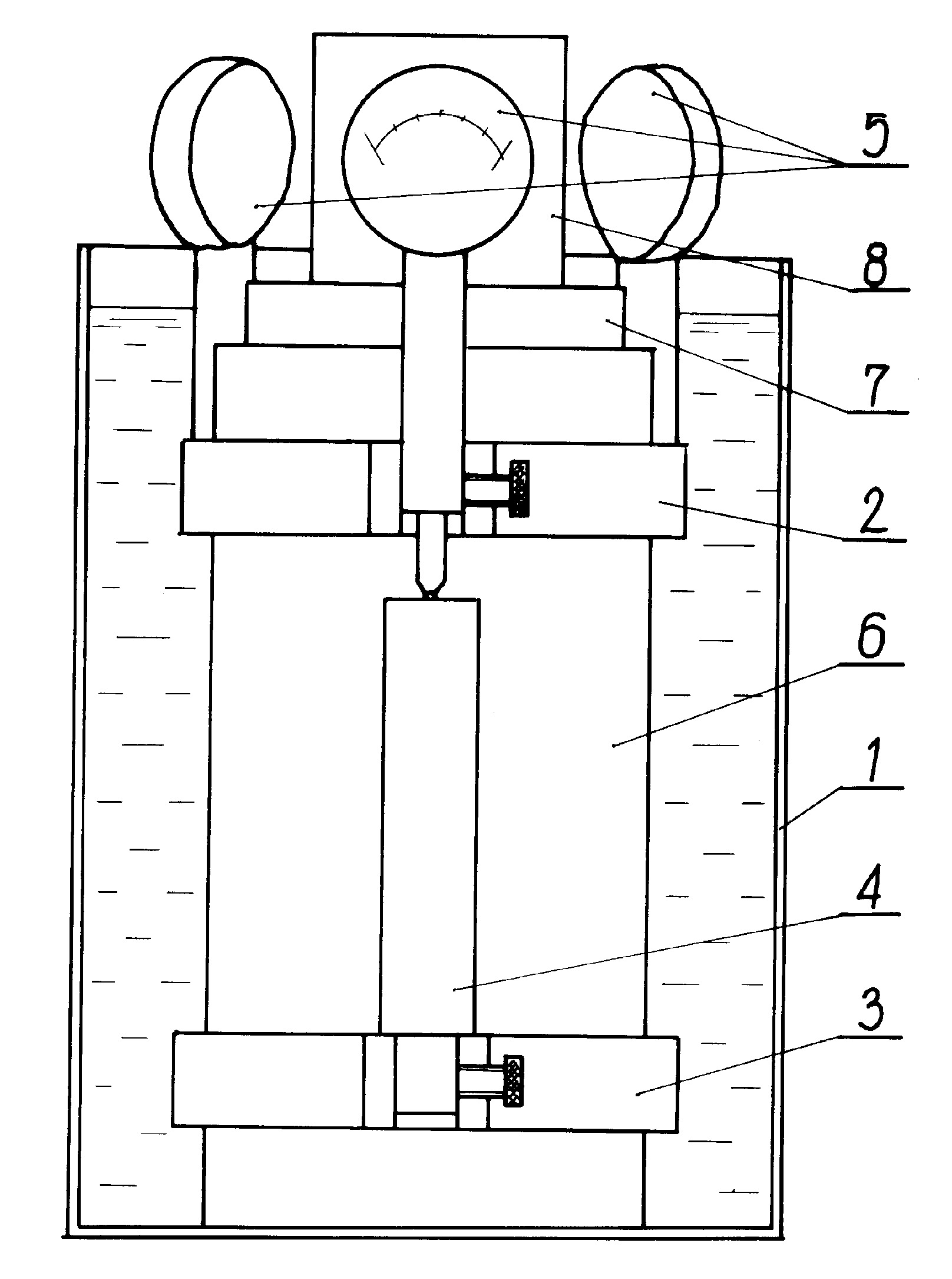

Urządzenie do oznaczania odkształceń i modułu sztywności mieszanek mineralno-bitumicznych składa się z izolowanego termicznie naczynia (1), wypełnionego wodą o założonej temperaturze, w którym umieszczona jest badana, cylindryczna próbka (6) z unieruchomionymi na niej w stałej odległości dwoma pierścieniami (2, 3), złączonymi trzema, równomiernie rozmieszczonymi na obwodach pierścieni, pionowymi prętami (4) pomiarowymi, których dolne końce są nieruchomo złączone z dolnym pierścieniem (3), górne końce złączone są suwliwie z górnym pierścieniem (2), do czoła każdego z prętów pomiarowych dotyka osiowo nóżka pomiarowa czujnika (5) pomiarowego, unieruchomionego w górnym pierścieniu (2), a od góry na płytce (7), na badanej próbce (1), ustawiony jest osiowo obciążnik (8).
