Interaktywny model 3D wieży
Alternative title
Interactive 3D model of the tower
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Abstract PL

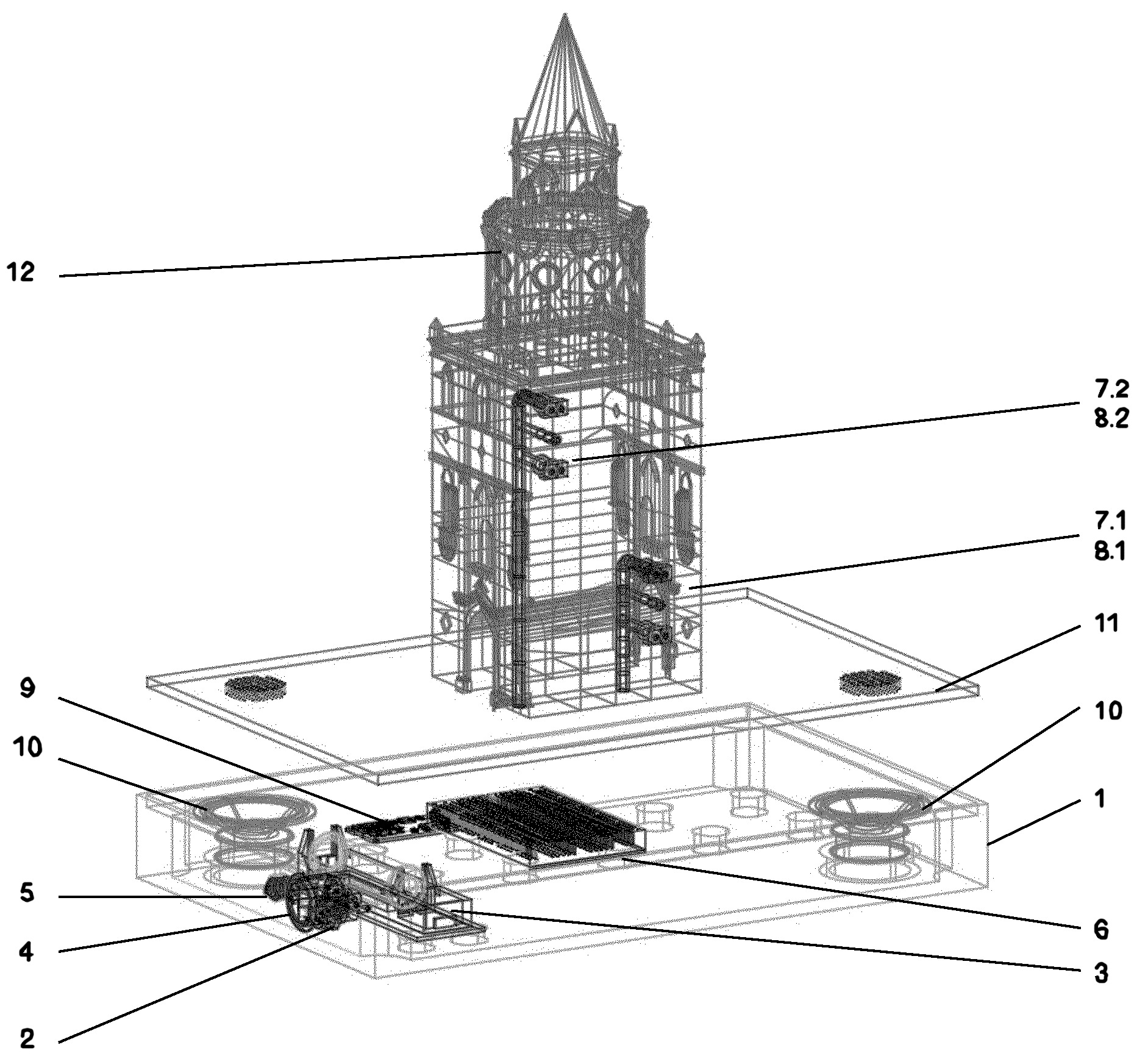

Przedmiotem wynalazku jest interaktywny model 3D budynku wieży posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku wieży (12). Każdy z modułów zbliżeniowych (7.1, 7.2) w orientacji pionowej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajnik pierwszego czujnika i nadajnik drugiego czujnika znajdują się po lewej stronie modułu zbliżeniowego a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na prawej ścianie wieży na wysokości przejścia przez wieżę od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej ścianie wieży od strony frontowej na wysokości górnych okien znajduje się drugi moduł zbliżeniowy (7.2). Na prawej ścianie wieży od strony tylnej na wysokości górnych oknie znajduje się trzeci moduł zbliżeniowy, na prawej ścianie wieży od strony tylnej w połowie wysokości wieży znajduje się czwarty moduł zbliżeniowy. Na prawej ścianie wieży od strony tylnej przy przejściu przez wieżę znajduje się piąty moduł zbliżeniowy.
Date of filing with the Polish Patent Office or with the competent office abroad
2020-09-15
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-15
Exclusive right number
Pat.239236
Montusiewicz, J., Barszcz, M., Dziedzic, K., Korga, S., & Zientarski, T. (2020). Interaktywny model 3D wieży. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18038
