Urządzenie do wykorzystania ciepła z dolnego źródła ciepła obiegu silnikowego

Abstract

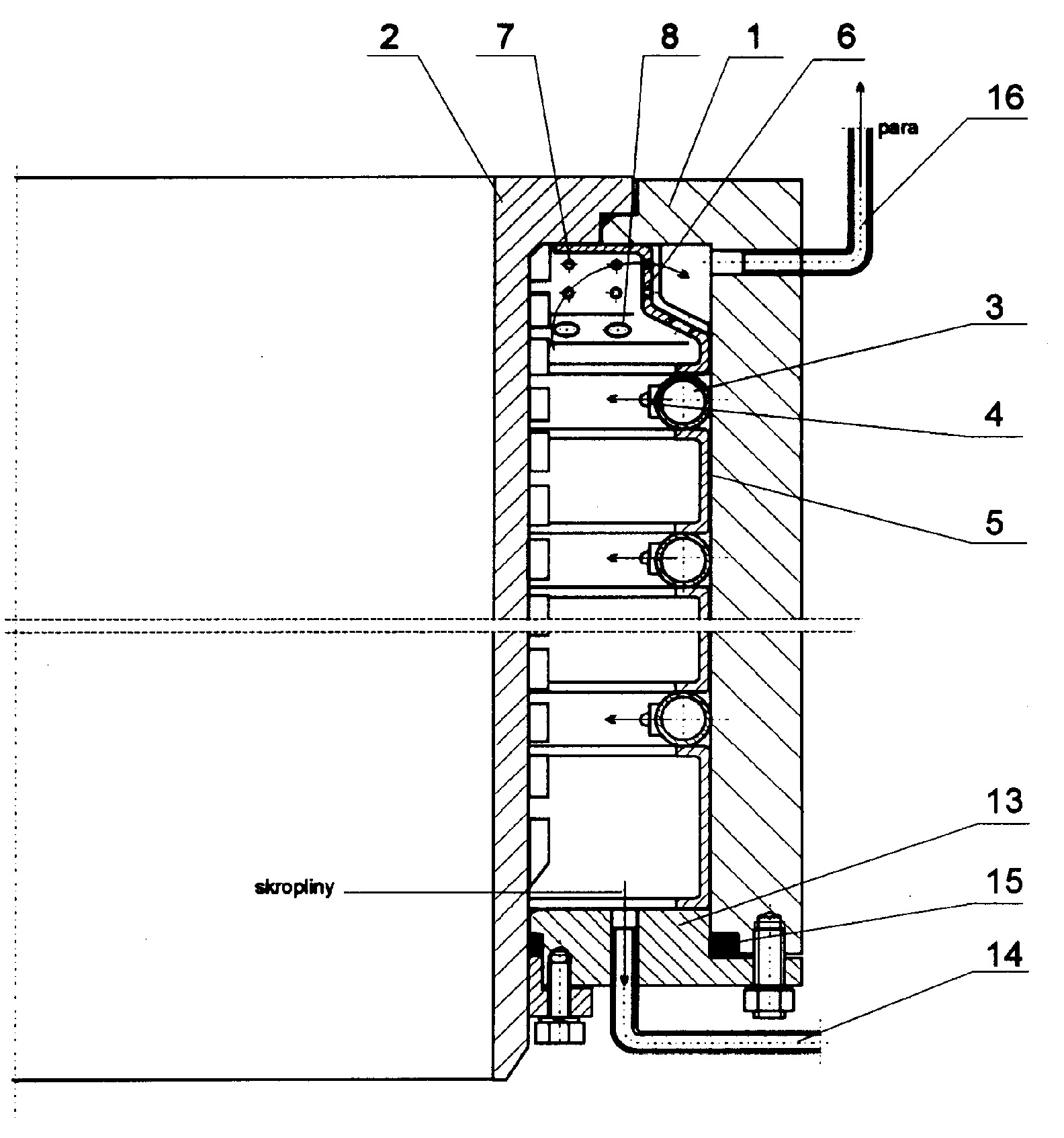

Urządzenie do wykorzystania ciepła z dolnego źródła ciepła obiegu silikonowego zabudowane jest w przestrzeni pierścieniowej, pomiędzy blokiem (1) silnika i mokrą tuleją (2) cylindrową o gładkiej powierzchni lub użebrowaną i składa się z jednego lub kilku torusów (3) z zespołem dysz (4) wtryskowych, co najmniej dwiema każdy, przedzielonych i dystansowanych tulejami (5) dystansowymi. Nad najwyżej położonym torusem (3) z zespołem dysz (4) wtryskowych, w przestrzeni pierścieniowej umieszczony jest wstępny separator (6) pary cylindryczny, dwuśrednicowy, z większą średnicą równą średnicy tulei (5) dystansowych od dołu i łagodnym przejściem do cylindra o mniejszej średnicy, przy czym na tworzącej cylindra o mniejszej średnicy wykonane są otwory (7). Na łagodnym przejściu pomiędzy cylindrami wykonane są otwory (8) cylindryczne o średnicy wielokrotnie większej od otworów (7) górmych. Każdy torus (3) wtryskiwacza posiada od zewnątrz jeden cylindryczny króciec gwintowany, zasilający, mocowany do torusa (3) poprzez stożek, wkładany do otworu promieniowego, mocowanego w bloku nakrętką.
