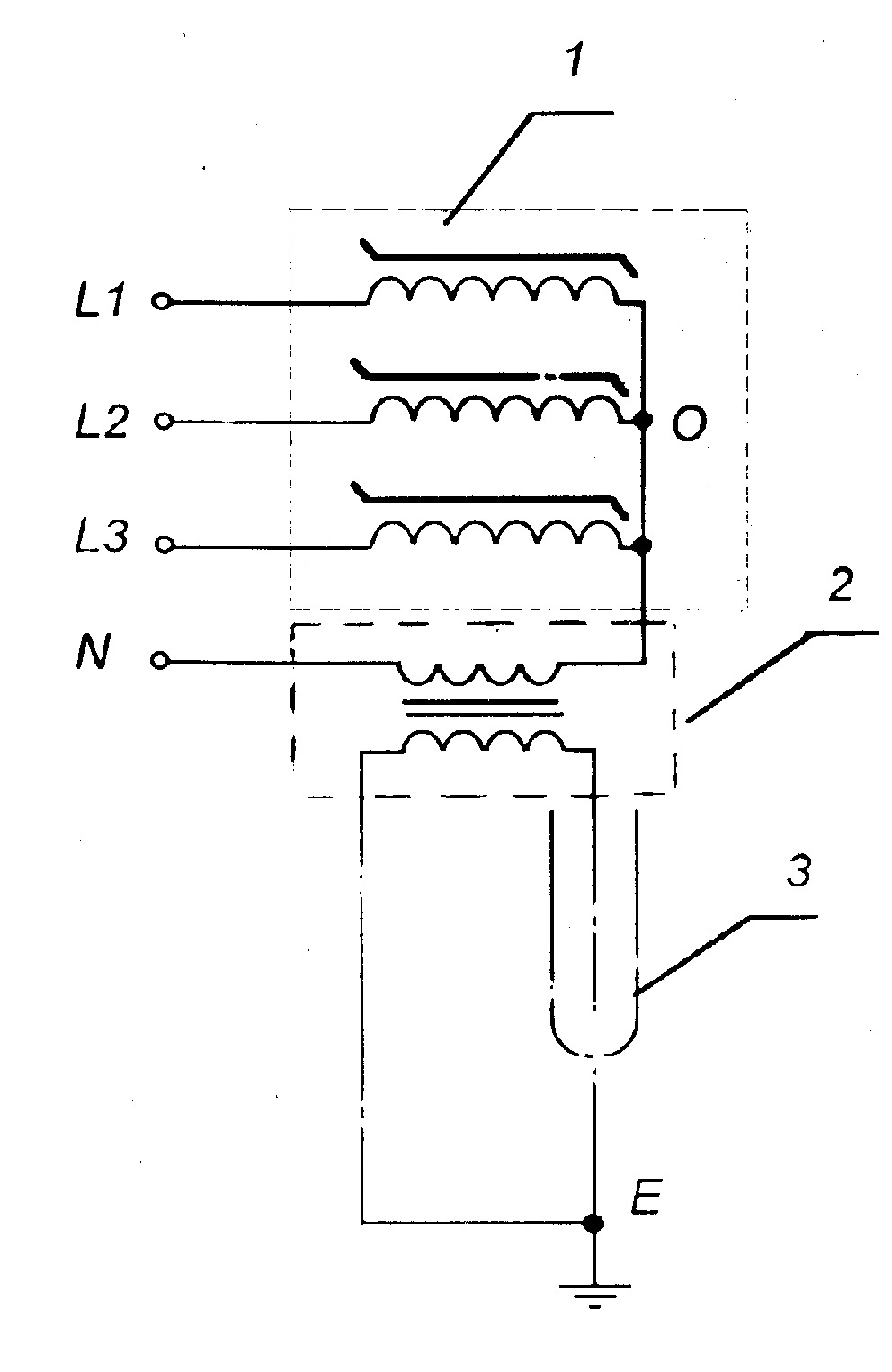

Układ zasilania reaktorów plazmy nietermicznej, zwłaszcza generatorów ozonu, składa się z trzech jednakowych dławików (1) nieliniowych o nasyconych rdzeniach i jednofazowego transformatora (2) wysokonapięciowego, przy czym uzwojenia dławików (1) połączone są w gwiazdę i przyłączone do symetrycznej sieci trójfazowej (L1, L2, L3). Uzwojenia pierwotne transformatora (2) wysokonapięciowego przyłączone jest do zacisku neutralnego sieci (N) zasilającej i punktu neutralnego gwiazdy (O) uzwojeń dławików (1), a jego uzwojenie wtórne przyłączone jest do zacisków elementów wyładowczych reaktora plazmy nietermicznej.
Additional information
Application date
1996-11-19
WUP publication date
2000-12-29
Exclusive right number
Pat.180063
Stryczewska, H. (1996). Układ zasilania reaktorów plazmy nietermicznej. https://hdl.handle.net/20.500.14629/17473
