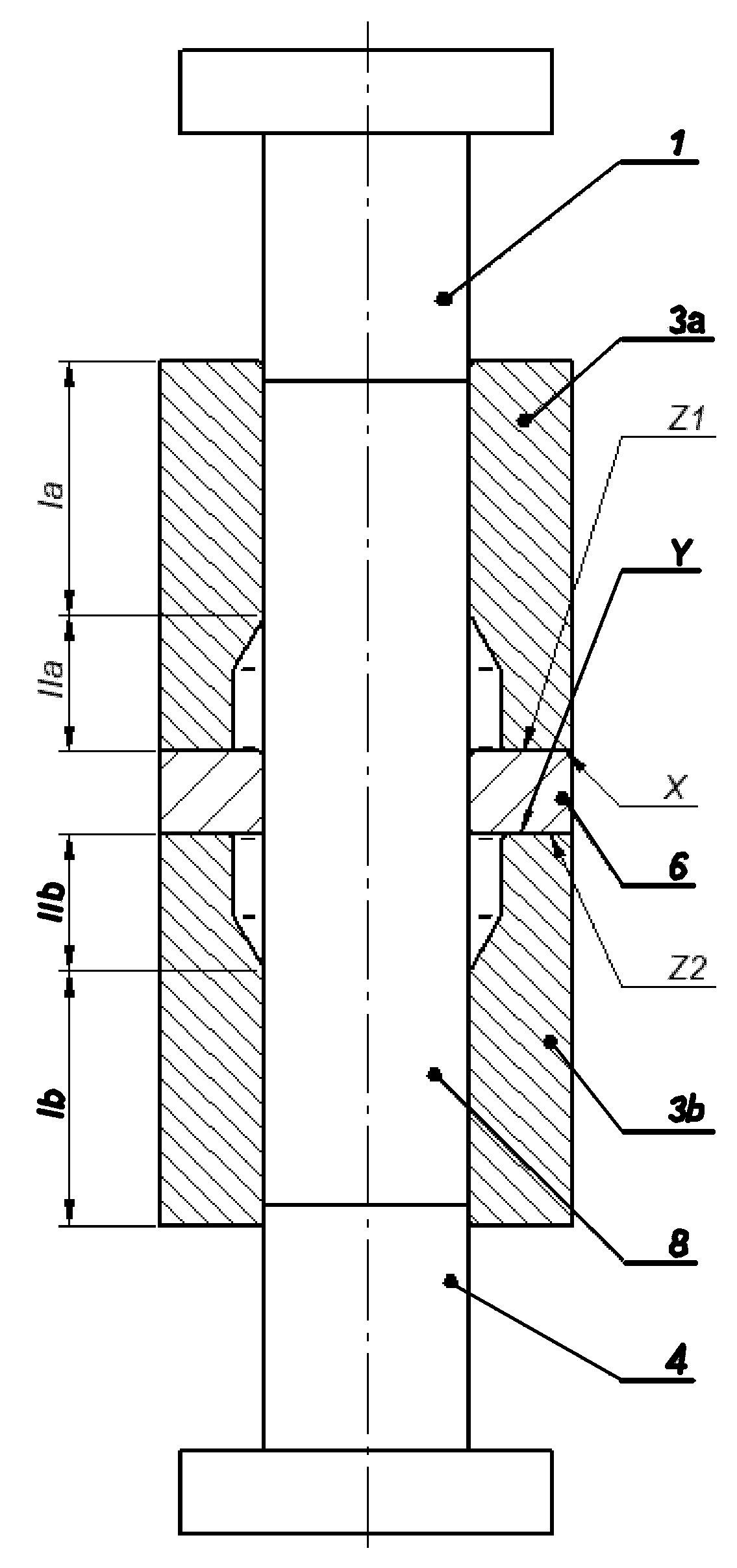

Narzędzia do wyciskania stopni wału pełnego charakteryzują się tym, że stempel górny pełny (1) jest usytuowany współosiowo ze stemplem dolnym pełnym (4). Stempel dolny pełny (4) jest umieszczony współosiowo w otworze tulei dolnej (3b) w kształcie pierścienia, której otwór w pierwszej strefie (Ib) od strony stempla dolnego pełnego (4) posiada mniejsze pole przekroju poprzecznego niż w drugiej strefie (IIb), zaś powierzchnia czołowa (Y) tulei dolnej (3b) od strony drugiej strefy (IIb) otworu jest prostopadła do osi tulei dolnej (3b). Pomiędzy tuleją dolną (3b) a tuleją górną (3a) umieszczona jest matryca dzielona (6) w kształcie pierścienia. Sposób wyciskania stopni wału pełnego charakteryzuje się tym, że do współosiowo umieszczonych tulei górnej (3a), matrycy dzielonej (6) i tulei dolnej (3b) wprowadza się wsad pełny (8), po czym od strony tulei górnej (3a) wprowadza się stempel górny pełny (1), a od strony tulei dolnej (3b) wprowadza się stempel dolny pełny (4). Następnie wprawia się w ruch postępowy stempel górny pełny (1) z prędkością od 0,001 do 1000 mm/s i stempel dolny pełny (4) z prędkością od 0,001 do 1000 mm/s w kierunku wsadu pełnego (8).
Additional information
Application date
2020-11-05
WUP publication date
2022-09-26
Exclusive right number
Pat.241423
Winiarski, G., & Gontarz, A. (2020). Narzędzia i sposób wyciskania stopni wału pełnego. https://hdl.handle.net/20.500.14629/17997
