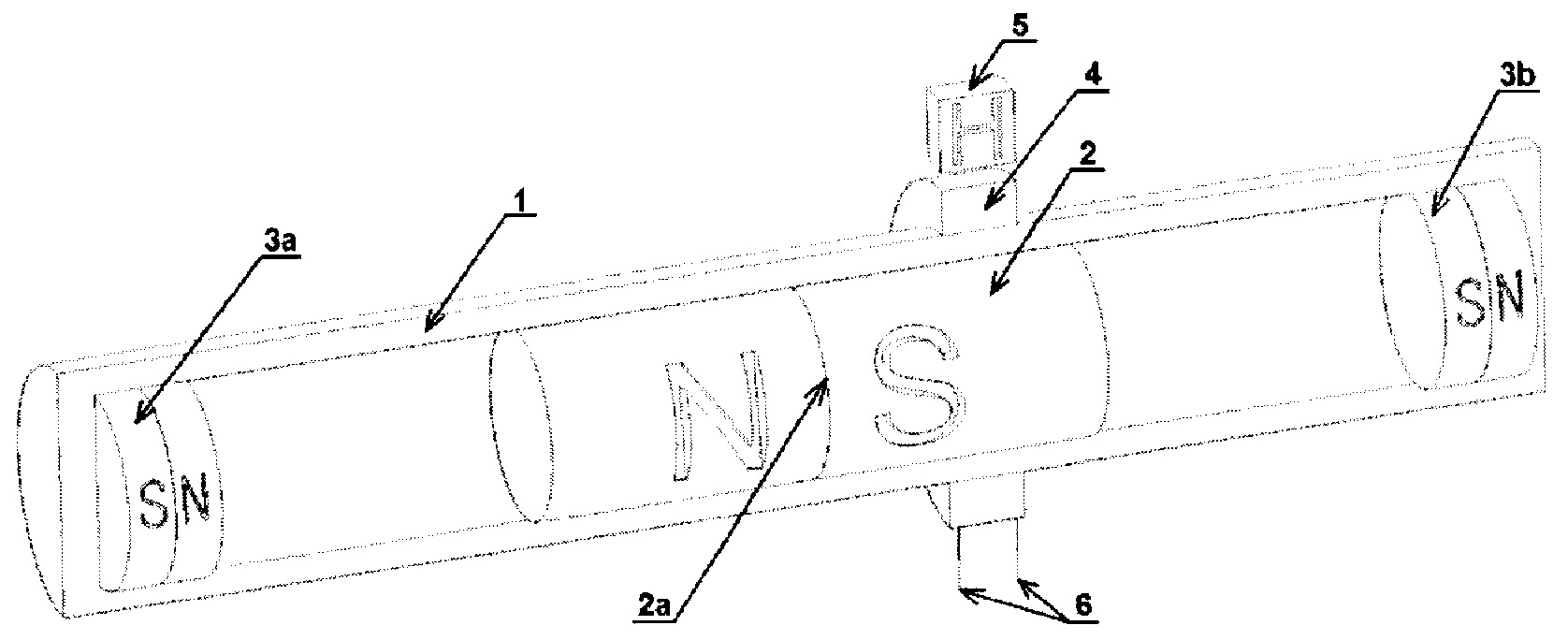

Przedmiotem zgłoszenia jest wibrator elektromagnetyczny jednouzwojeniowy. Charakteryzuje się on tym, że składa się z obudowy (1), wewnątrz której umieszczony jest ruchomy magnes trwały (2), którego płaszczyzna wyznaczona przez linię międzybiegunową (2a) jest prostopadła do osi obudowy (1). Na obu końcach obudowy (1) umieszczone są nieruchomo magnesy odpychające (3a, 3b), których bieguny od strony wnętrza obudowy są jednoimienne z biegunami magnesu trwałego (2). Na zewnątrz obudowy (1) w sąsiedztwie magnesu trwałego (2) znajduje się nieruchome uzwojenie (4), ułożone po jednej stronie linii międzybiegunowej (2a). W pobliżu uzwojenia (4) znajduje się czujnik (5).
Additional information
Application date
2018-07-09
WUP publication date
2019-06-28
Exclusive right number
Pat.232576
Filipek, P. (2018). Wibrator elektromagnetyczny jednouzwojeniowy. https://hdl.handle.net/20.500.14629/17209
