Kocioł centralnego ogrzewania

Abstract

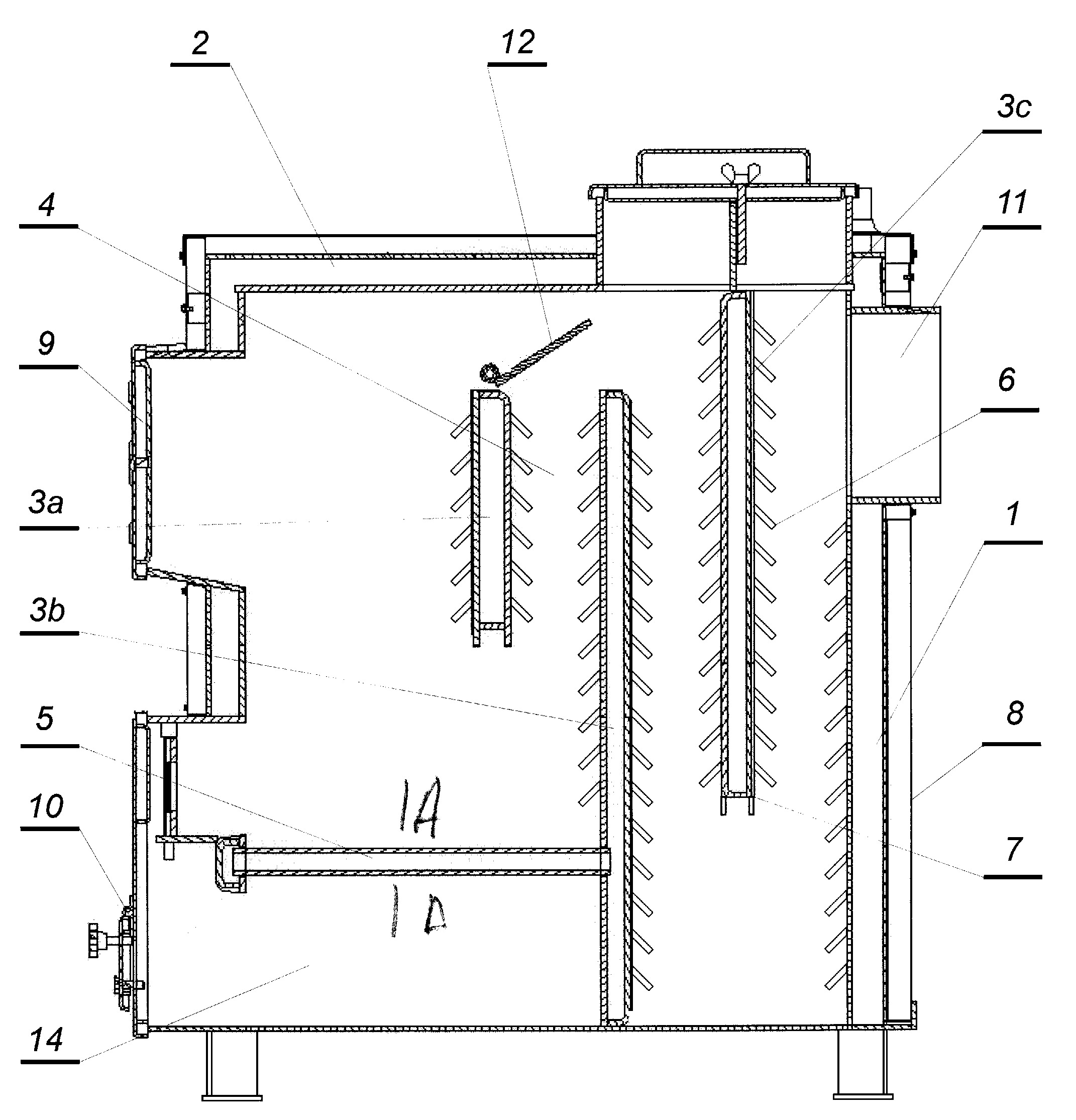

Kocioł centralnego ogrzewania, który ma kształt prostopadłościennej bryły, której ściany zewnętrzne stanowią płaszcz wodny, otaczający komorę spalania, wewnątrz której umieszczone są płytowe wymienniki ciepła, połączone hydraulicznie i mechanicznie z płaszczem zewnętrznym, przez który przepływa ten sam czynnik chłodzący, tworzące labiryntowy kanał przepływowy dla spalin, oraz wyposażony jest w ruszt wodny, charakteryzuje się tym, że płytowe wymienniki (3a, 3b, 3c) ciepła zawierają prostopadłościenne żebra (6), rozmieszczone w poprzek ścian (7) bocznych płytowych wymienników (3a, 3b, 3c) ciepła, tworzące z tymi ścianami (7) bocznymi kąt ostry w zakresie 15-40°, których swobodne końce skierowane są ku dołowi, a wysokość ich wynosi 10% odległości między płytowymi wymiennikami (3a, 3b, 3c) ciepła, przy czym ściany (7) boczne płytowych wymienników (3a, 3c), nie dochodzące do dna pieca, wystają poza dno tych wymienników, natomiast ściany (1) zewnętrzne otoczone są izolacją (8) termiczną, zaś ruszt (5) wodny ma kształt rury o przekroju poprzecznym zbliżonym do trójkąta równoramiennego z wierzchołkami przechodzącymi w promienie okręgu koła z wierzchołkiem skierowanym do dołu.
